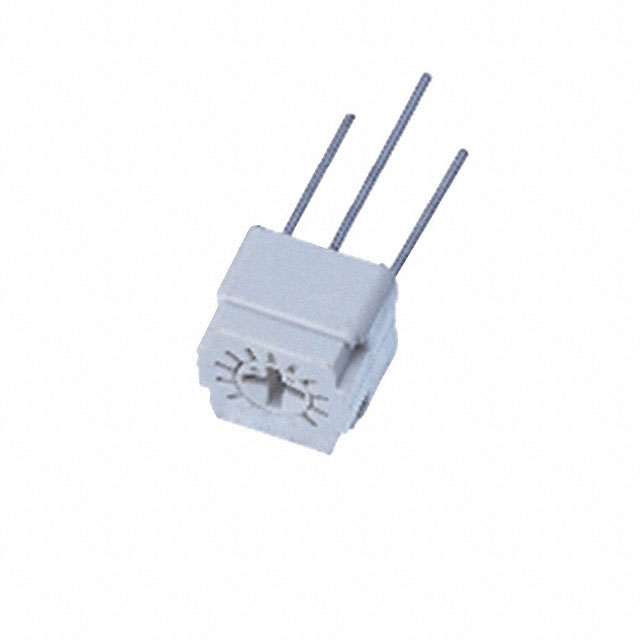

FT-63ETV503

产品描述: 50KΩ ±10% 500mW ±100ppm/℃ 插件 通孔安装 5.8mm(高度)
供应商型号: 2444010
供应商: 海外现货
标准整包数: 10

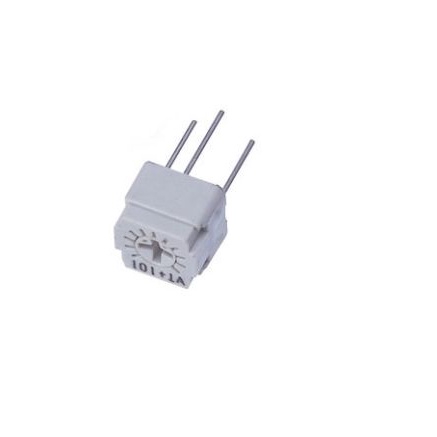

NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 FT-63ETV503

FT-63ETV503概述

    单圈瓷芯微调电阻FT-63 技术手册

    1. 产品简介


    单圈瓷芯微调电阻(FT-63)是一款适用于自动装配和调整的高精度可调电阻器。该产品具有多种阻值选择,并采用无铅设计,符合RoHS标准。其主要功能是在高频率应用中提供稳定的阻值调节能力。它广泛应用于消费电子、通信设备、工业自动化等多个领域。

    2. 技术参数


    - 机械特性:
    - 调整角度:260°(单圈)
    - 最大操作扭矩:1% 或 2Ω(两者取最大)
    - 停止强度:50 mN·m(最小)
    - 连续寿命:100次(△R/R ≤ ±2Ω)
    - 焊接强度:10 N(最小)

    - 电气特性:
    - 阻值范围:10Ω ~ 2MΩ
    - 阻值容差:±10%
    - 功率等级:0.5 W(70°C),0 W(125°C)
    - 输入电压:DC200 V 或功率等级(取较小者)
    - 电刷电流:20 mA(最大)
    - 环境特性:
    - 工作温度范围:-55°C ~ 125°C
    - 温度系数:10Ω ~ 20Ω:±150 ppm/°C(最大),50Ω ~ 2MΩ:±100 ppm/°C(最大)
    - 绝缘电阻:1000 MΩ(最小)
    - 介电强度:AC900 V,60 s

    3. 产品特点和优势


    - RoHS合规: 符合RoHS标准,环保安全。
    - 高可靠性: 具有高可靠性和长期稳定性。
    - 自动装配友好: 适合自动装配和调整,提高生产效率。
    - 优越的频率特性: 在高频应用中表现出色。

    4. 应用案例和使用建议


    - 消费电子产品: 用于便携式设备如手机、平板电脑等的微调电路。
    - 通信设备: 在射频模块中调节阻值,确保信号稳定传输。
    - 工业自动化: 用于精密仪器和设备的微调控制。
    使用建议:
    - 为避免干扰和过热,建议在低频环境下使用,并保持适当的工作温度。
    - 定期进行环境和功能测试,确保其正常运行。

    5. 兼容性和支持


    - 包装选项: 该产品有卷带式(Tape & Reel)和散装塑料袋两种包装方式,具体包装规格请参考手册。
    - 制造商支持: 生产商提供详细的安装指南和技术支持服务。

    6. 常见问题与解决方案


    - Q1: 阻值变化超出预期?
    - A: 检查焊接点是否牢固,重新焊接并确保正确接地。
    - Q2: 旋转时手感过重?
    - A: 检查电刷是否磨损或需要润滑。

    7. 总结和推荐



    总结

    :
    - 优点: 高精度、高可靠性、良好的温度特性、RoHS合规。
    - 推荐: 强烈推荐在需要高精度和高可靠性电阻调节的应用中使用该产品。
    结论:
    - 该产品非常适合需要精确阻值调节的应用场合,其性能稳定且易于集成到现有的电子系统中。如果你需要高精度、高可靠性的电阻调节器,FT-63是一个非常理想的选择。

FT-63ETV503参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 5.8mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

FT-63ETV503厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FT-63ETV503数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 NIDEC COMPONENTS CORPORATION FT-63ETV503 FT-63ETV503数据手册

FT-63ETV503封装设计

查看详情并下载
Symbol
Footprint
3D Model
