8A1012C-Z

产品分类: 拨动开关
产品描述: 20V(DC) On-On 5万次 20V 25mA(DC) 10.5mm SPDT 面板安装
供应商型号: CSJ-ST43148474
供应商: 海外现货
标准整包数: 1

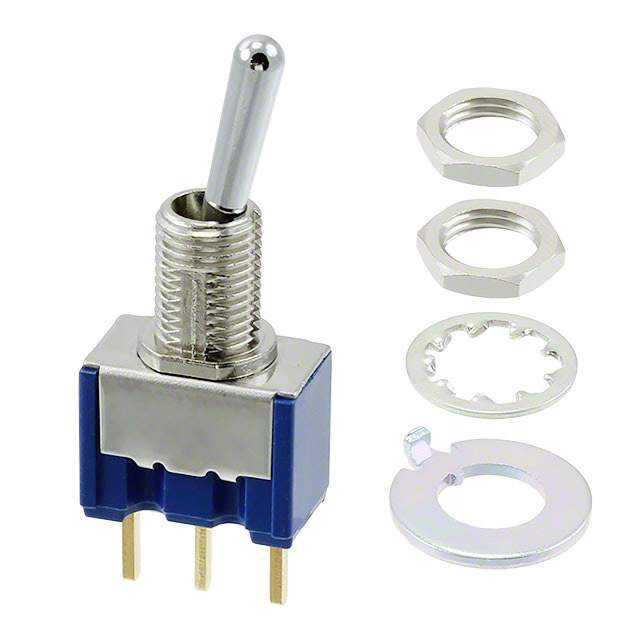

NIDEC COMPONENTS CORPORATION 拨动开关 8A1012C-Z

8A1012C-Z概述


    产品简介


    Copal Electronics推出的8系列转换开关是一种高可靠性微型开关产品,能够满足并超越所有基本国际开关标准。这款产品提供了8种切换选项,并且具有不同的接线方式,如焊锡终端、直角终端、垂直安装PC终端等。其电流等级支持电源和逻辑级别,适用于单极至四极电路。这些开关广泛应用于通信设备、计算机外设、测量仪器、医疗设备和汽车诊断等领域。四个特定型号(8A、8B、8C、8D)还具有清洗功能,特别适合自动化焊接和清洁工艺的PC应用。

    技术参数


    - 额定值:
    - 交流电压:125V(6A),250V(3A)
    - 直流电压:30V(4A),20V(25mA)
    - 初始接触电阻:
    - 银材质:最大10mΩ(DC2~4V 1A)
    - 金材质:最大20mΩ(AC200μV 1.5mA)
    - 初始介电强度:AC1500V,持续1分钟
    - 初始绝缘电阻:最小1000MΩ(DC500V)
    - 电气寿命:
    - 替代型:50,000个循环
    - 瞬时型:25,000个循环
    - 操作温度范围:-30°C至+85°C
    - 存储温度范围:-40°C至+85°C

    产品特点和优势


    1. 多种接线风格:提供焊锡、直角、右角及垂直安装PC终端,适应不同应用需求。
    2. 高品质接触材料:采用银或金材质,确保高可靠性。
    3. 防火性能:环氧树脂外壳具备自熄性,通过UL94V-0认证。
    4. 多样化操作手柄:超过30种操作手柄样式,提升用户体验。
    5. 防短路设计:绝缘隔板设计可防止极间短路。
    6. 安全认证:通过UL和CSA双重认证。

    应用案例和使用建议


    - 通信设备:用于连接和断开通信线路,实现快速部署。
    - 计算机外设:例如打印机或扫描仪的控制开关,提高操作便捷性。
    - 医疗设备:需要高度可靠的开关以保障设备正常运行,尤其是关键系统如监测仪器。
    - 汽车诊断工具:诊断设备上的开关,确保精确和稳定的操作。
    使用建议:
    - 在高温环境下使用时,确保开关在工作温度范围内。
    - 使用溶剂清洗PC板时,避免清洗液接触到开关表面。

    兼容性和支持


    8系列转换开关与各种电子元件和设备具有良好的兼容性,可以灵活配置。厂商提供了详细的技术支持文档,并可根据客户需求提供定制化服务。具体详情请参考第412页的配件目录。

    常见问题与解决方案


    - Q:如何正确焊接开关?
    - A:手动焊接时,最高温度为420°C,持续时间不超过3秒;自动焊接时,最高温度为275°C,持续时间不超过6秒。具体焊接条件取决于开关终端类型。

    - Q:如何防止开关受到重量压力?
    - A:在安装过程中不要弯曲终端,避免将设备重量施加在开关操纵杆上。

    总结和推荐


    8系列转换开关凭借其广泛的适用性、高可靠性和安全性,非常适合多种工业和消费设备应用。其多样化的配置选项使其成为许多场景下的理想选择。综上所述,强烈推荐使用此款产品,特别是在需要高性能和高可靠性的应用环境中。

8A1012C-Z参数

参数
机械寿命 5万次
开关功能 On-On
指示颜色 -
最大交流触点电压 -
最大直流触点电压 20V
电流额定值 25mA(DC)
电压额定值 20V(DC)
执行器长度 10.5mm
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 散装

8A1012C-Z厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

8A1012C-Z数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 拨动开关 NIDEC COMPONENTS CORPORATION 8A1012C-Z 8A1012C-Z数据手册

8A1012C-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
