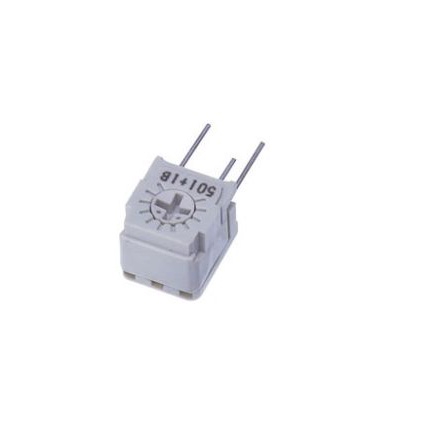

FT-63ETS203

产品分类: 通孔电阻
产品描述: 20KΩ ±10% 500mW 通孔安装
供应商型号: 2443980
供应商: 海外现货
标准整包数: 1000
NIDEC COMPONENTS CORPORATION 通孔电阻 FT-63ETS203

FT-63ETS203概述


    产品简介


    单圈电阻调节器(Single Turn Cermet Trimmers)是一款用于精确调整电阻值的电子元件,广泛应用于各种需要微调阻值的应用场合,如音频设备、通信系统、医疗设备以及工业自动化控制等领域。这款电阻调节器通过改变电阻材料来实现阻值的连续调节,确保了其在高频率应用中的稳定性和可靠性。

    技术参数


    - 阻值范围:10 Ω 至 2 MΩ
    - 电阻容差:±10%
    - 功率等级:0.5 W(70°C)/ 0 W(125°C)
    - 电气角度:220°(1转)
    - 输入电压:DC 200 V 或功率等级中的较小值
    - 最大拨片电流:根据电阻值而不同
    - 温度系数:10 Ω 至 20 Ω : ±150 ppm/°C;50 Ω 至 2 MΩ : ±100 ppm/°C
    - 绝缘电阻:最小1000 MΩ(DC 500 V)
    - 耐压强度:AC 900 V,持续60秒
    - 工作温度范围:−55°C 至 125°C
    - 热冲击:−65°C 至 125°C,进行5个循环
    - 湿度:在80%至98%湿度范围内进行10次循环,每次240小时
    - 冲击:981 m/s²,每次6毫秒,共6个方向
    - 振动:加速度196 m/s²,频率10 Hz至2000 Hz,每个方向12次

    产品特点和优势


    单圈电阻调节器具备以下独特功能和优势:
    - 环保设计:符合RoHS标准,无有害物质。
    - 高可靠性:适用于自动插入和自动调节,保证了长期稳定运行。
    - 耐环境性:具有较高的温度系数稳定性,可在广泛的温度范围内工作。
    - 密封性:采用O形圈密封,可以水洗,提高了产品的耐用性。
    - 优异的高频性能:内部结构设计使得其在高频应用中表现优异。

    应用案例和使用建议


    这款电阻调节器广泛应用于音频设备中,如调音台和功放,确保音质稳定。在通信系统中,它可以用于无线收发装置的信号调节。在医疗设备方面,例如心电图机和监护仪,其高精度的阻值调整能够提供更准确的数据读取。使用建议:
    - 在安装时应注意其工作环境条件,避免极端高温或低温。
    - 定期检查产品的绝缘性能,确保长期稳定可靠。
    - 在应用中尽量避免长时间处于满载状态,以延长使用寿命。

    兼容性和支持


    单圈电阻调节器采用标准化设计,易于与其他电子元器件集成。厂商提供了详细的技术支持和维护文档,确保客户能够获得最佳的使用体验。此外,厂商还提供了批量包装服务,方便大规模生产和组装。

    常见问题与解决方案


    - 问题1:产品出现阻值变化不稳定的情况。
    - 解决方案:检查安装环境是否存在电磁干扰,如有必要,可采取屏蔽措施。

    - 问题2:产品工作温度超出正常范围。
    - 解决方案:更换适合该工作温度范围的型号。

    - 问题3:产品安装后无法达到预期的调节效果。
    - 解决方案:检查接线是否正确,确保拨片和电阻元件之间接触良好。

    总结和推荐


    单圈电阻调节器以其出色的可靠性、精准的阻值调节能力和宽广的工作温度范围,在多个行业都有着广泛的应用前景。它不仅适用于专业音响设备、通讯系统、医疗仪器,也适用于汽车电子和工业自动化等领域。因此,我们强烈推荐使用这款高质量的单圈电阻调节器,以满足您对精准阻值调节的需求。

FT-63ETS203参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 500mW
温度系数 -
安装方式 通孔安装

FT-63ETS203厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FT-63ETS203数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 通孔电阻 NIDEC COMPONENTS CORPORATION FT-63ETS203 FT-63ETS203数据手册

FT-63ETS203封装设计

查看详情并下载
Symbol
Footprint
3D Model
