JC10-000-103N

产品描述: 10KΩ ±20% 125mW ±400ppm/℃ 线性 面板安装
供应商型号: 229-JC10-000-103N
供应商: Mouser
标准整包数: 1
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 JC10-000-103N

JC10-000-103N概述


    产品简介

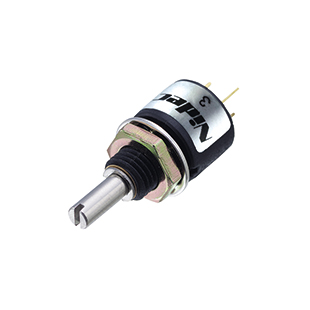

    CONDUCTIVE PLASTIC SINGLE TURN TYPE JC10
    CONDUCTIVE PLASTIC SINGLE TURN TYPE JC10是一种紧凑型、高分辨率、高寿命的电位计,适用于各种工业控制和测量应用。它采用导电塑料材料制成,具有极高的精度和良好的耐用性。这款电位计广泛应用于自动化设备、机器人系统、仪器仪表和其他需要高精度和稳定性的场合。

    技术参数


    - 型号: JC10-000-202N、JC10-000-502N、JC10-000-103N
    - 阻值范围: 2kΩ, 5kΩ, 10kΩ
    - 额定功率: 见功率降额曲线
    - 环境温度范围: -40℃ 至 +85℃
    - 额定电阻值: 2kΩ, 5kΩ, 10kΩ
    - 电阻容差: ±20%
    - 分辨率: 基本上是无限的
    - 电气角度: 324° ±5°
    - 机械角度: 360° 连续旋转
    - 功率额定值: (在40℃时)
    - 耐电压强度: 100V(直流500V)
    - 绝缘电阻: 最小500MΩ
    - 温度系数: ±200ppm/℃
    - 输出平滑度: 最大0.1%
    - 旋转扭矩: 1.96N·m (20gf·cm)
    - 旋转寿命: 5百万次
    - 紧固螺丝强度: 最大49N·cm (5kgf·cm)

    产品特点和优势


    CONDUCTIVE PLASTIC SINGLE TURN TYPE JC10具有以下几个独特的功能和优势:
    - 紧凑设计:直径仅为10mm,非常适合空间受限的应用场合。
    - 长寿命:能够承受高达5百万次的旋转寿命,适用于长时间运行的应用环境。
    - 高分辨率:理论上提供无限分辨率,适合高精度要求的应用场合。
    - 良好的跟随特性:能够快速响应和准确跟随控制信号的变化。
    - 成本效益:相比同类产品,性价比高。
    - 符合RoHS标准:满足环保要求,适用于国际市场销售。

    应用案例和使用建议


    CONDUCTIVE PLASTIC SINGLE TURN TYPE JC10可广泛应用于各种自动化控制系统中,例如机器人手臂的位置控制、仪器仪表的精密调节等。根据实际使用经验,建议在安装时注意以下几点:
    - 环境适应性:确保工作环境的温度和湿度在规定的范围内,避免过热或过湿导致产品损坏。
    - 机械稳定性:确保安装位置稳固,减少震动对产品的干扰。
    - 电气连接:正确接线,确保良好的接触,避免因接触不良导致的信号失真。

    兼容性和支持


    该产品支持多种接线方式,适用于不同的安装需求。厂商提供了详细的安装指南和技术支持,帮助用户更好地使用该产品。此外,产品通过RoHS认证,符合国际环保标准。

    常见问题与解决方案


    常见问题:
    1. 旋转不顺畅:
    - 解决方案: 检查是否有异物阻碍旋转,确保安装环境干净无尘。

    2. 信号不稳定:
    - 解决方案: 检查接线是否牢固,确保所有连接点没有松动。

    3. 温度过高导致故障:
    - 解决方案: 确保产品工作在规定的温度范围内,采取适当的散热措施。

    总结和推荐


    综上所述,CONDUCTIVE PLASTIC SINGLE TURN TYPE JC10是一款高性能、高可靠性的电位计,适用于多种高精度控制场合。其紧凑的设计、高分辨率和长寿命使其成为许多工业控制系统的理想选择。建议在需要高精度和稳定性的应用场合中使用此产品。

JC10-000-103N参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 125mW
温度系数 ±400ppm/℃
锥度 线性
额定电压 -
安装方式 面板安装
零件状态 在售
包装方式 散装

JC10-000-103N厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

JC10-000-103N数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 NIDEC COMPONENTS CORPORATION JC10-000-103N JC10-000-103N数据手册

JC10-000-103N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.0315 ¥ 143.9162
10+ $ 12.1824 ¥ 102.9413
50+ $ 11.3724 ¥ 96.0968
100+ $ 10.6272 ¥ 89.7998
250+ $ 9.4395 ¥ 79.7638
500+ $ 8.82 ¥ 74.529
1000+ $ 8.2215 ¥ 69.4717
库存: 86
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 143.91
