JT22-320-500

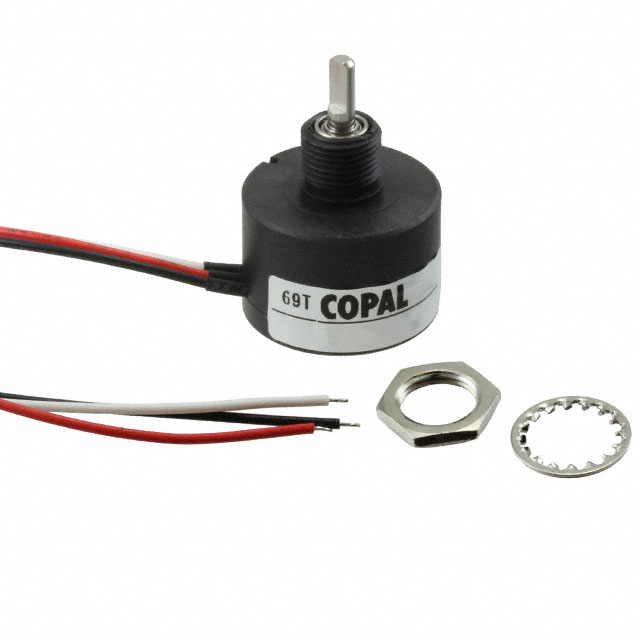

产品描述: NIDEC COPAL ELECTRONICS GMBH 旋转电位器
供应商型号: NC-JT22-320-500
供应商: Nidec
标准整包数: 10
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 JT22-320-500

JT22-320-500概述

    OPTICAL CONTACTLESS TYPE JT22 电子元器件技术手册

    1. 产品简介


    OPTICAL CONTACTLESS TYPE JT22 是一款采用非接触式设计的光电位移传感器。它具有多种输出电压范围(0.5 ~ 4.5V)和输入电压选择(DC5V 或 DC12V),适用于各种需要精确测量角度的应用场景。该传感器广泛应用于工业自动化、机器人技术、精密仪器及医疗设备等领域。

    2. 技术参数


    - 输入电压: DC5V ± 0.25V 或 DC12V ± 0.6V
    - 输出电压: ± 3.0% 的额定值(± 2.0%FS 在 -30°C 至 70°C 温度范围内)
    - 有效电角度: 120° 或 320°
    - 功耗: 最大 40mA
    - 启动扭矩: 0.147 mN·m (1.5 gf·cm)
    - 最高转速: 1500 转/分钟
    - 机械角度: 连续 360°
    - 旋转寿命: 达到 1 × 10^8 革命
    - 温度敏感性: ± 40 mV
    - 绝缘电阻: 最小 100 MΩ (500V 直流)
    - 介质强度: AC 500V (1 分钟)

    3. 产品特点和优势


    - 长寿命: 非接触式设计减少了磨损,延长了使用寿命。
    - 低扭矩: 启动扭矩仅为 0.147 mN·m,适合低功率应用。
    - 优良的温度特性: 内置温度补偿电路确保了稳定的工作性能。
    - 宽电角度范围: 120° 和 320° 的宽范围有效电角度,适用于各种复杂的测量需求。
    - 环保合规: 符合 RoHS 标准。

    4. 应用案例和使用建议


    OPTICAL CONTACTLESS TYPE JT22 传感器适用于需要高精度测量角度的应用,例如工业自动化系统中的位置检测、机器人关节角度控制等。为了提高系统的可靠性,建议在使用过程中定期进行校准,确保输出信号的准确性。

    5. 兼容性和支持


    OPTICAL CONTACTLESS TYPE JT22 可以与大多数直流电源兼容,支持的电压范围为 DC5V 或 DC12V。厂商提供全面的技术支持和维护服务,确保用户可以轻松地安装和调试设备。

    6. 常见问题与解决方案


    1. 问题: 输出电压不稳定
    - 解决方案: 检查输入电压是否在规定的范围内,并确认接线是否正确。
    2. 问题: 设备无法启动
    - 解决方案: 检查供电电源是否正常,确认是否有足够的启动扭矩。
    3. 问题: 输出信号漂移
    - 解决方案: 在不同的温度环境下测试,确保温度补偿电路正常工作。

    7. 总结和推荐


    OPTICAL CONTACTLESS TYPE JT22 以其非接触式的设计、低扭矩、优良的温度特性、宽电角度范围以及环保合规等特点,在众多应用场景中表现出色。它非常适合于需要高精度和长期稳定性的应用场合。因此,强烈推荐使用该产品。

JT22-320-500参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
额定电压 -
锥度 线性
通用封装 插件
安装方式 面板安装
零件状态 在售
包装方式 托盘

JT22-320-500厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

JT22-320-500数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 NIDEC COMPONENTS CORPORATION JT22-320-500 JT22-320-500数据手册

JT22-320-500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 558.6014
50+ ¥ 536.2573
100+ ¥ 513.9133
500+ ¥ 491.5692
库存: 5000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 5586.01
