首页  >  产品百科  >  FT-63ETV202

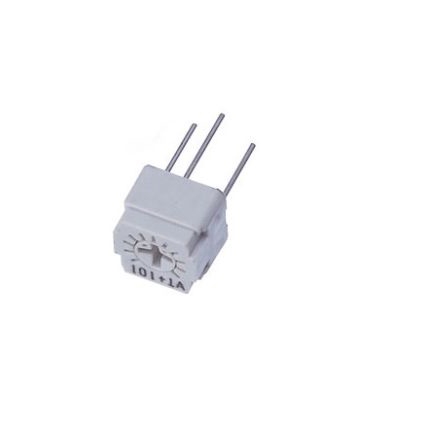

FT-63ETV202

产品描述: 2KΩ ±10% 500mW ±100ppm/℃ 通孔安装 5.8mm*7mm*5.8mm
供应商型号: 2444000
供应商: 海外现货
标准整包数: 1000
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 FT-63ETV202

FT-63ETV202概述

    单圈可调电阻器(FT-63)技术手册

    1. 产品简介


    单圈可调电阻器(Single Turn Cermet Trimmers),型号为FT-63,是一款适用于多种电子设备的关键组件。这种电阻器广泛应用于通讯、医疗设备、仪器仪表及消费电子产品中。FT-63系列提供了多种阻值选择,满足不同应用场景的需求。其小巧轻便的设计使其易于集成到各种电路板设计中。

    2. 技术参数


    FT-63系列的电气特性如下:
    - 阻值范围:10 Ω 至 2 MΩ
    - 阻值精度:± 10 %
    - 额定功率:0.5 W(70 °C时);0 W(125 °C时)
    - 最大输入电压:DC200 V 或额定功率中较小者
    - 最大滑动接触电流:20 mA
    - 有效电角度:220°(一圈)
    - 末端电阻:2 % 或 3 Ω,以较大者为准
    - 温度系数:10 Ω 至 20 Ω:± 150 ppm/°C;50 Ω 至 2 MΩ:± 100 ppm/°C
    - 绝缘电阻:最小 1000 MΩ(DC500 V)
    - 击穿电压:AC900 V,持续时间 60 s
    机械特性如下:
    - 调节角度:260°
    - 操作扭矩:最大 20 mN·m
    - 停止强度:最小 50 mN·m
    - 寿命:100个周期,阻值变化不超过±2 Ω或3%
    - 拉伸强度:最小 10 N
    环境特性如下:
    - 工作温度范围:−55 °C 至 125 °C
    - 热冲击:−65 °C 至 125 °C,循环次数 5次,每个周期0.5小时
    - 湿度测试:−10 °C 至 65 °C,相对湿度80%至98%,循环次数10次,持续时间240小时
    - 振动测试:加速度 196 m/s²,频率范围10 Hz 至 2000 Hz,方向三次

    3. 产品特点和优势


    - 符合RoHS标准,环保无铅
    - 采用“O”环密封,耐水洗
    - 自动插入和自动调整适合自动化生产
    - 在高频领域具备更高的特性水平
    - 提供多种终端配置选项

    4. 应用案例和使用建议


    FT-63系列电阻器常用于需要精密调节阻值的应用场合,如精密仪器、医疗设备、通信设备及消费电子产品。在使用过程中,建议定期检查其绝缘电阻和击穿电压,确保设备的安全运行。此外,在高温环境下使用时,应特别注意其温度系数的影响。

    5. 兼容性和支持


    FT-63系列产品提供多种包装形式,包括卷带(Ammo Pack)和散装塑料袋,方便不同规模的生产和组装需求。制造商提供了详尽的技术支持和服务保障,确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    - Q: 如何确保最佳焊接效果?
    A: 使用260°C至265°C的焊接温度,每次焊接时间3至4秒,确保焊接质量。
    - Q: 如何防止滑动接触损坏?
    A: 尽量减少不必要的频繁调节,避免施加过大的力。
    - Q: 如何处理极端温度下的应用?
    A: 使用时需考虑其温度系数,选择合适的阻值范围以适应不同的工作温度。

    7. 总结和推荐


    综上所述,FT-63系列单圈可调电阻器凭借其高精度、环保材料和良好的环境适应性,成为了精密电子设备的理想选择。特别是在自动化生产和多变的工作环境中,其优越的机械特性和电气特性使其成为众多工程师的首选。我们强烈推荐这款产品给那些需要高性能、可靠性强的电子设备制造商。

FT-63ETV202参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 5.8mm*7mm*5.8mm
安装方式 通孔安装
零件状态 在售

FT-63ETV202厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FT-63ETV202数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 NIDEC COMPONENTS CORPORATION FT-63ETV202 FT-63ETV202数据手册

FT-63ETV202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.0432
2000+ ¥ 2.938
库存: 774
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 0
