REC16K25-201

产品分类: 其他传感器
产品描述:
供应商型号: SXE-REC16K25-201
供应商: 海外现货
标准整包数: 1

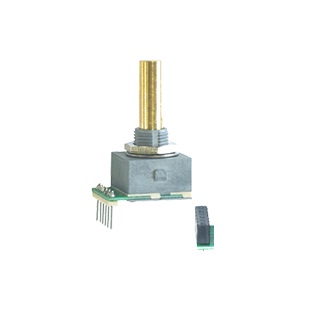

NIDEC COMPONENTS CORPORATION 其他传感器 REC16K25-201

REC16K25-201概述

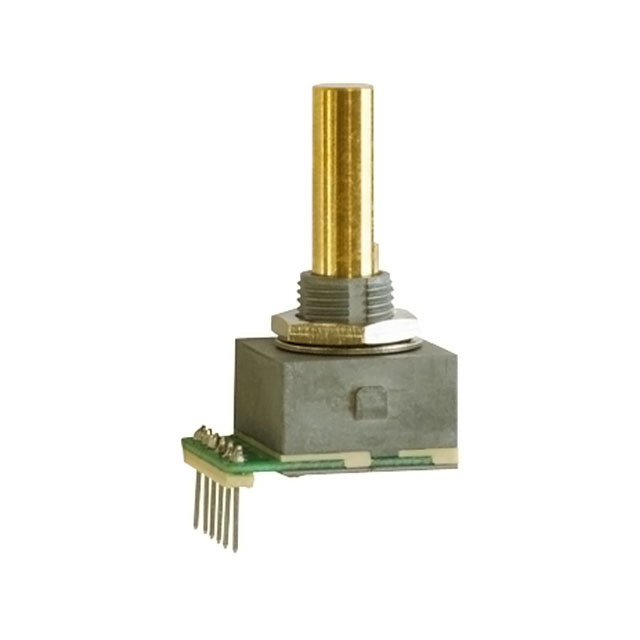

    电子元器件技术手册解析:REC16K/REC16L/REC16M光学编码器

    1. 产品简介


    REC16K/REC16L/REC16M光学编码器是一种紧凑型的光电式编码器,具有16mm正方形的小巧尺寸。它们不仅提供了优秀的点击和开关感觉,而且拥有长达200万次循环的使用寿命。这些编码器广泛应用于各种需要精确位置反馈和旋转角度测量的应用场景,如工业自动化、机器人技术、医疗设备和精密仪器等。

    2. 技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 16mm × 16mm × 16mm |
    | 输出分辨率 | 25脉冲/转(P/R) |
    | 电气特性 | 最大输入电压:DC5 ± 5%;最大输入电流:30mA |
    | 开关特性 | 开关操作力:2.45 ± 1.47N;开关行程:0.3 ± 0.2mm |
    | 点击扭矩 | 最大点击扭矩:7.35 mN·m |
    | 工作温度范围 | 操作温度:0 ~ 50°C;存储温度:-20 ~ 80°C |
    | 防护等级 | IP40 |

    3. 产品特点和优势


    REC16K/REC16L/REC16M光学编码器具备以下几个显著特点和优势:
    - 小巧紧凑:16mm的正方形设计使其非常适用于空间受限的应用场景。
    - 卓越手感:具有优良的点击感和开关手感,确保在高频率使用下仍能提供一致的用户体验。
    - 长寿命:高达200万次循环的工作寿命,远超行业平均水平,极大地延长了设备的使用寿命。
    - 多种接口选择:提供电压输出和开路集电极两种输出接口选项,方便用户根据需求选择合适的接口。

    4. 应用案例和使用建议


    - 工业自动化:例如,在装配线上用于检测和控制零部件的位置,通过精准的位置反馈提高生产效率。
    - 机器人技术:作为关键部件用于机器人的关节角度检测,实现精准的运动控制。
    - 医疗设备:例如,手术机器人中的关节控制,确保精细的操作精度。
    - 使用建议:为了确保编码器的稳定运行,建议在安装时避免过度的振动和冲击。定期检查连接线缆和固定装置的紧固情况,防止松动导致信号传输不稳定。

    5. 兼容性和支持


    - 兼容性:这些编码器可以与市面上常见的控制系统和传感器配套使用,且有多种接口可供选择。
    - 支持和服务:制造商提供全面的技术支持和售后维护服务,包括安装指导、故障排查和配件供应等。

    6. 常见问题与解决方案


    - 问题1:编码器出现异常信号输出。
    - 解决方案:检查电源电压是否在规定范围内,确认连接线是否接触良好。
    - 问题2:设备频繁重启或系统故障。
    - 解决方案:检查是否存在电磁干扰,尝试屏蔽外部信号源或将编码器接地。

    7. 总结和推荐


    REC16K/REC16L/REC16M光学编码器凭借其出色的性能和高可靠性,在多个应用领域展现出显著的优势。它不仅能够提供精准的位置反馈和角度测量,还具备长久的使用寿命和多样化的接口选择,适合各种苛刻的工作环境。因此,我们强烈推荐这一系列产品给需要高精度和高性能的客户。
    该文章通过对REC16K/REC16L/REC16M光学编码器的技术手册进行详细解析,从产品特点到具体应用案例,全方位展示了该产品的优势和适用场景,希望为读者提供全面而详尽的信息。

REC16K25-201参数

参数
长*宽*高 20mm(长度)*33.5mm(高度)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 盒装

REC16K25-201厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

REC16K25-201数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 其他传感器 NIDEC COMPONENTS CORPORATION REC16K25-201 REC16K25-201数据手册

REC16K25-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
