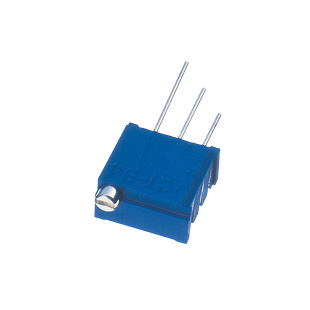

CT-94EW 5kOhm(502)

产品描述: 5KΩ ±10% 500mW ±100ppm/℃ DIP
供应商型号: OS-CT-94EW 5KOHM(502)
供应商: 云汉优选
标准整包数: 1
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 CT-94EW 5kOhm(502)

CT-94EW 5kOhm(502)概述


    产品简介


    CT-94系列精密微调电位器是一款广泛应用于各种电子设备中的高性能电位器。这款电位器具备多种调节方式(顶部调节和侧面调节),能够适应不同设计需求。它的核心功能在于通过调节电阻值来控制电流,从而实现对电路的精确调控。主要的应用领域包括家用电器、工业自动化、医疗器械以及消费电子产品等。

    技术参数


    基本规格:
    - 型号编号: CT-94
    - 电阻范围: 10 Ω ~ 2 MΩ
    - 阻值精度: ± 10 %
    - 功率等级: 0.5 W (70 °C),0 W (125 °C)
    - 电阻温度系数: 10 Ω, 20 Ω : ± 250 ppm/°C最大值,50 Ω ~ 2 MΩ : ± 100 ppm/°C最大值
    - 绝缘电阻: ≥ 1000 MΩ (DC500 V)
    - 耐压强度: AC900 V, 60 s
    - 净重: 约0.88 g (CT-94EP), 约0.92 g (CT-94EW, EX, EY, EZ)
    电气特性:
    - 电气法线: 线性
    - 最大输入电压: DC300 V 或 功率等级中较小者
    - 最大滑动电流: 100 mA 或 功率等级中较小者
    - 有效电气转数: 15转
    - 端电阻: 1 % 或 2 Ω, 以较大者为准
    - 终电阻: 1 % 或 3 Ω, 以较大者为准
    机械特性:
    - 操作扭矩: ≤ 35 mN·m (357 gf·cm)
    - 机械止动: 200次循环
    - 推力到轴: ≥ 10 N (1.02 kgf)
    - 焊接强度: ≥ 10 N (1.02 kgf) (拉伸强度)
    环境特性:
    - 工作温度范围: -55 °C ~ 125 °C
    - 湿度测试: -10 ~ 65 °C (80 ~ 98 %), 10个循环,240小时,[ΔR/R ≤ 2 %]
    - 冲击测试: 981 m/s², 6毫秒, 6个方向,每次3次,[ΔR/R ≤ 1 %]

    产品特点和优势


    CT-94系列精密微调电位器以其高性能、高可靠性而闻名。具体特点包括:
    - 薄型设计: 仅4.8 mm厚,适用于空间受限的应用场景。
    - 18转,密封式结构: 具有较高的精度和稳定性。
    - 线性电阻温度系数: 高温下也能保持稳定的阻值变化。
    - 环保材料: 使用无铅材料,符合RoHS标准。
    - 耐用性高: 能承受多次调节而不影响性能。

    应用案例和使用建议


    CT-94系列电位器广泛应用于各种需要精密调节电阻的应用场合,例如:
    - 家用电器中的温度调节旋钮
    - 工业自动化中的模拟信号调节
    - 医疗设备中的微调装置
    在实际应用中,建议:
    - 在安装时确保良好的接地,以防止电磁干扰。
    - 定期进行维护和检查,确保长期稳定运行。
    - 选择适当的包装形式(如散装)以满足不同需求。

    兼容性和支持


    CT-94系列电位器兼容多种不同的设备和系统,其设计也考虑到了与其他电子元件的兼容性。此外,供应商提供详细的安装和使用指南,以及相关的技术支持和服务,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    Q1: 如何正确安装CT-94系列电位器?
    - A1: 遵循制造商提供的安装指南,确保正确的方向和固定方法。
    Q2: 电位器在高温环境下表现如何?
    - A2: 在-55 °C ~ 125 °C范围内,CT-94系列电位器能保持良好的性能和稳定性。
    Q3: 如何检测电位器的焊接质量?
    - A3: 可以使用万用表进行简单的测量,确保焊接点没有短路。

    总结和推荐


    综上所述,CT-94系列精密微调电位器是一款具备高性能、高可靠性的电位器,其独特的设计和广泛的适用范围使其在市场上具有较强的竞争力。特别适合于需要精密调节的应用场景。强烈推荐该产品给寻求高性能电位器解决方案的工程师和设计师们。

CT-94EW 5kOhm(502)参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
通用封装 DIP

CT-94EW 5kOhm(502)厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

CT-94EW 5kOhm(502)数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 NIDEC COMPONENTS CORPORATION CT-94EW 5kOhm(502) CT-94EW 5kOhm(502)数据手册

CT-94EW 5kOhm(502)封装设计

查看详情并下载
Symbol
Footprint
3D Model
