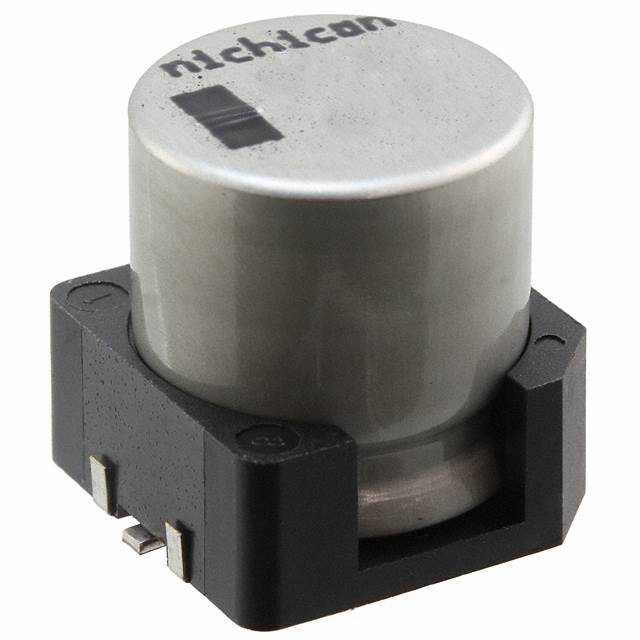

UUE1A681MNS1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 10V ±20% 5000h@ 125°C 603mA@ 120Hz,900mA@ 100kHz 贴片安装 13.6mm*13.6mm*17mm
供应商型号: 647-UUE1A681MNS1MS
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UUE1A681MNS1MS

UUE1A681MNS1MS概述

    铝电解电容器——UUE振动电阻型

    产品简介


    本篇技术手册将重点介绍铝电解电容器(UUE振动电阻型),这类电子元器件广泛应用于汽车电子系统,特别是在需要长期稳定和耐振动的场合。这些电容器通过了RoHS标准认证,保证了对环保要求的满足。

    技术参数


    - 额定电容范围: 33至4700μF
    - 额定电压范围: 10至50V
    - 容差范围: ±20%
    - 负载寿命: 2000至5000小时(在125°C条件下)
    - 工作温度范围: -55至+125°C(针对φ12.5至φ18系列);-40至+125°C(针对φ8至φ10系列)
    - 压力释放孔: 位于顶部,用于安全保护
    - 封装尺寸: φ8至φ18毫米
    - 引脚布局: 可根据客户需求定制
    - 阻抗比: -40°C下最大值为1.5

    产品特点和优势


    该款铝电解电容器具有高稳定性、优异的振动耐受能力和广泛的温度适应性,特别适合于恶劣环境下的汽车电子产品。其压力释放机制确保了电容器的安全运行,且容许在极端条件下保持良好的电气性能。此外,该产品还符合国际环保标准,满足了现代工业对可持续发展的要求。

    应用案例和使用建议


    典型应用场景包括但不限于车载音响系统、动力管理系统、刹车控制系统等。在安装过程中,建议遵循手册中的焊接推荐尺寸和方式,以确保最佳连接效果。对于特殊设计或需求,如高温环境下使用,可提前与制造商沟通确认最佳方案。

    兼容性和支持


    此型号电容器与其他常见的电子组件具有良好的兼容性。厂商提供了详细的安装指南和售后支持服务,帮助客户解决在使用过程中可能遇到的技术问题。同时,产品规格和技术文档也可在线获取。

    常见问题与解决方案


    - 问题1: 安装后电容值变化大
    - 解决方法: 确保安装符合手册中的尺寸和焊接规范。必要时联系供应商更换或调整。
    - 问题2: 泄漏电流超标
    - 解决方法: 检查电容器是否正确安装并达到推荐的工作条件。若依然存在,则需进一步检查系统电路是否存在其他问题。

    总结和推荐


    综上所述,这款UUE振动电阻型铝电解电容器以其出色的稳定性和耐用性,在汽车电子及其他工业应用中表现出色。鉴于其广泛的适用性和可靠的支持体系,强烈推荐给需要高性能、高稳定性的项目使用。

UUE1A681MNS1MS参数

参数
电容值 680μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 603mA@ 120Hz,900mA@ 100kHz
工作寿命 5000h@ 125°C
长*宽*高 13.6mm*13.6mm*17mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUE1A681MNS1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUE1A681MNS1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUE1A681MNS1MS UUE1A681MNS1MS数据手册

UUE1A681MNS1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
