UUD1V470MCR1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 2000h@ 105°C 335mA@ 120Hz,670mA@ 100kHz 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: CSJ-ST14395245
供应商: 海外现货
标准整包数: 1

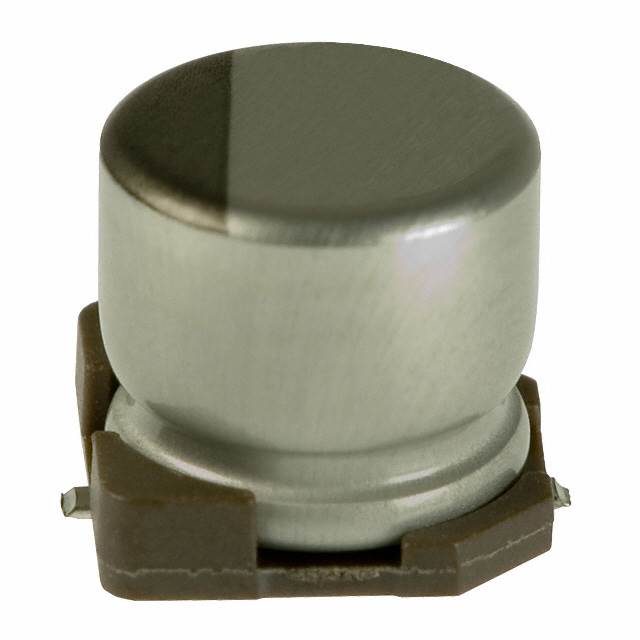

NICHICON 铝电解电容 UUD1V470MCR1GS

UUD1V470MCR1GS概述

    # CAT.8100T 铝电解电容器技术手册

    1. 产品简介


    CAT.8100T 系列铝电解电容器是一种高性能、低阻抗的电容器,专为表面贴装设计。适用于高密度印刷电路板(PCB)上的自动化装配。其核心特性在于能够在高温环境下保持稳定性能,温度范围可达-55°C 至 +105°C。该系列产品具有多种尺寸和容量选项,广泛应用于消费电子、工业控制、汽车电子及通信设备等领域。
    主要功能
    - 低阻抗设计:适合高频应用,降低电源纹波。
    - 宽温范围:适应恶劣的工作环境。
    - 表面贴装:支持自动装配工艺,提升生产效率。
    应用领域
    - 消费电子产品
    - 工业控制设备
    - 汽车电子模块
    - 通信设备电源系统

    2. 技术参数


    以下是CAT.8100T系列的主要技术规格:
    | 参数 | 描述 |

    | 型号代码 | CAT.8100T |
    | 额定电压范围 | 6.3V ~ 50V |
    | 额定电容范围 | 1µF ~ 1500µF |
    | 电容公差 | ±20%(@120Hz, 20°C) |
    | 漏电流 | ≤0.01CV 或 3µA,取较大值 |
    | 耐久性测试 | 在105°C下施加额定电压5000小时 |
    | 温度系数 | 在-55°C 至 +105°C 范围内表现优异 |
    | 包装规格 | 载带包装 |
    | 标记方式 | 黑色打印于顶部 |
    尺寸规格
    | 尺寸 (φD × L) | A (mm) | B (mm) | C (mm) | E (mm) | L (mm) | H (mm) |
    ||
    | 4 × 5.8 | 1.8 | 0.76 | 0.76 | 1.0 | 5.8 | 0.5~0.8|
    | 5 × 5.8 | 2.1 | 0.76 | 0.76 | 1.3 | 5.8 | 0.5~0.8|

    3. 产品特点和优势


    - 低阻抗:在高频应用中显著减少功率损耗。
    - 宽温范围:确保设备在极端条件下仍能正常运行。
    - 可靠性高:通过长时间高温老化测试验证,耐用性强。
    - 易集成:符合自动化生产和表面贴装需求,提升制造效率。

    4. 应用案例和使用建议


    应用案例
    - 电源滤波:用于开关电源中的输入/输出滤波,有效抑制高频噪声。
    - 直流滤波:配合整流桥使用,减少输出电压波动。
    - 耦合电路:在音频放大器中作为隔直电容,防止信号失真。
    使用建议
    - 根据具体电路需求选择合适的额定电压和电容值。
    - 确保焊接温度不超过250°C且时间不超过30秒,以保护电容器性能。
    - 避免过度弯曲引脚,以免影响连接稳定性。

    5. 兼容性和支持


    CAT.8100T 系列电容器可与其他主流表面贴装元器件兼容,便于系统集成。制造商提供详尽的技术文档和技术支持服务,帮助客户快速完成产品设计与验证。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后出现外观缺陷 | 控制焊接温度,缩短焊接时间 |
    | 容量低于标称值 | 确认焊接质量并检查负载条件 |
    | 泄漏电流过大 | 检查是否存在短路现象或老化问题 |

    7. 总结和推荐


    CAT.8100T 铝电解电容器以其卓越的性能、广泛的适用性和可靠的品质成为市场上极具竞争力的产品。无论是对于消费电子还是工业级应用,其优异的特性都使其成为理想的选择。我们强烈推荐此系列产品用于需要高频率响应和高温稳定性的应用场景。
    如果您正在寻找一款兼具高效能与经济性的电容器,CAT.8100T 将是一个明智之选!

UUD1V470MCR1GS参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 335mA@ 120Hz,670mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

UUD1V470MCR1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUD1V470MCR1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUD1V470MCR1GS UUD1V470MCR1GS数据手册
