UUB1E101MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 2000h@ 125°C 111mA@ 10kHz,74mA@ 120Hz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: D-UUB1E101MNL1GS
供应商: Future
标准整包数: 500

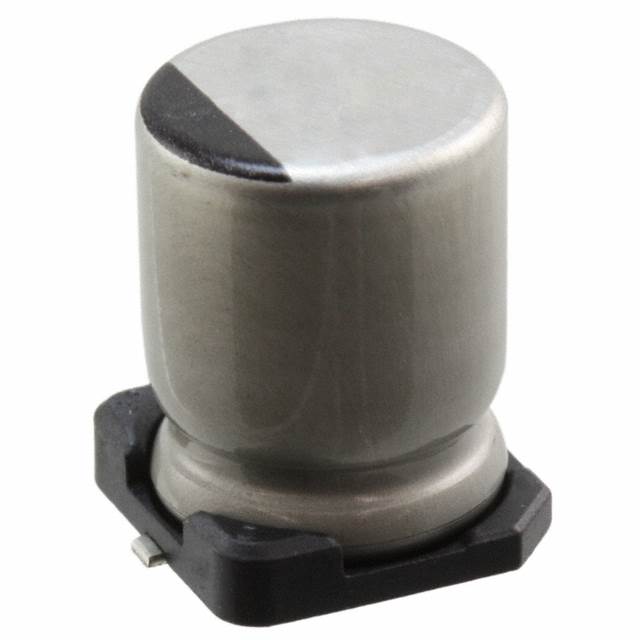

NICHICON 铝电解电容 UUB1E101MNL1GS

UUB1E101MNL1GS概述

    高温铝电解电容器——UUB系列

    产品简介


    本篇文章将详细介绍一款专为高可靠性设计的铝电解电容器——UUB系列。这款产品特别适用于高温环境下的应用,能够在高达125°C的温度下保持稳定运行。此外,UUB系列产品还具备自动贴片机兼容性,符合RoHS指令,并且通过了AEC-Q200认证。这些特性使得UUB系列成为广泛应用于汽车、工业控制和通信设备等领域的理想选择。

    技术参数


    UUB系列的具体技术参数如下表所示:
    | 额定电压(V) | 额定电容(μF) | 外形尺寸(φD×L mm) | tanδ(max) | 泄漏电流(μA) | 额定纹波(mArms)(125°C/120Hz) |
    |
    | 10 | 100 | 8×6.2 | 0.32 | 30 | 58 |
    | 16 | 100 | 8×10 | 0.24 | 48 | 66 |
    | 25 | 47 | 8×6.2 | 0.21 | 35.25 | 48 |
    | 35 | 33 | 8×6.2 | 0.18 | 34.65 | 44 |
    | 50 | 10 | 8×6.2 | 0.18 | 15 | 24 |
    此外,这些电容器经过严格的耐久测试,包括:
    - 在250°C的热板上保持30秒后恢复至20°C,保持初始特性。
    - 存储在无负载环境下125°C 1000小时后,仍能保持规定的耐久特性。

    产品特点和优势


    1. 高温稳定性:UUB系列电容器可以在高达125°C的极端环境中稳定运行,确保系统在恶劣环境下的可靠性和稳定性。
    2. 高可靠性:通过了AEC-Q200认证,表明其具有出色的抗振动和冲击能力。
    3. 自动贴片兼容性:可直接用于自动贴片机的生产流程,提高生产线效率和减少人工成本。
    4. 环保合规性:完全符合RoHS指令,确保产品的环保属性。

    应用案例和使用建议


    UUB系列电容器适用于多种应用场景,例如汽车电子、工业控制设备和通信设备等。建议在高可靠性要求的应用场合中优先考虑UUB系列电容器,以确保系统的长期稳定运行。此外,在使用过程中应注意以下几点:
    1. 在焊接时应严格遵守规范,避免因焊接不良导致的故障。
    2. 储存时应避免高温和潮湿环境,确保电容器的长寿命。

    兼容性和支持


    UUB系列电容器适用于广泛的自动化生产流程,与其他自动贴片机完美兼容。供应商提供详尽的技术文档和专业支持服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下几个常见问题及相应的解决方案:
    1. 泄漏电流过大:检查是否超过了电容器的最大额定电压,严格按照制造商的要求使用。
    2. 电容值变化异常:长时间暴露于极端高温环境可能导致电容值变化。确保使用过程中避免过热。
    3. 焊接缺陷:仔细阅读焊接规范,确保正确使用助焊剂和烙铁温度,避免虚焊或冷焊。

    总结和推荐


    UUB系列铝电解电容器凭借其卓越的高温稳定性、高可靠性和自动化兼容性,在多个应用领域展现出显著的优势。我们强烈推荐在需要高性能和高可靠性的应用场景中采用此系列产品。总体来说,UUB系列电容器是一款值得信赖的产品,能够满足现代电子设备的严格要求。

UUB1E101MNL1GS参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 111mA@ 10kHz,74mA@ 120Hz
工作寿命 2000h@ 125°C
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUB1E101MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUB1E101MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUB1E101MNL1GS UUB1E101MNL1GS数据手册

UUB1E101MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
