UPJ2A121MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 120μF 100V ±20% 5000h@ 105°C 519mA@ 120Hz,774mA@ 10kHz 通孔安装 12.5mm*25mm*25mm
供应商型号: UPJ2A121MHD-ND
供应商: Digi-Key
标准整包数: 1

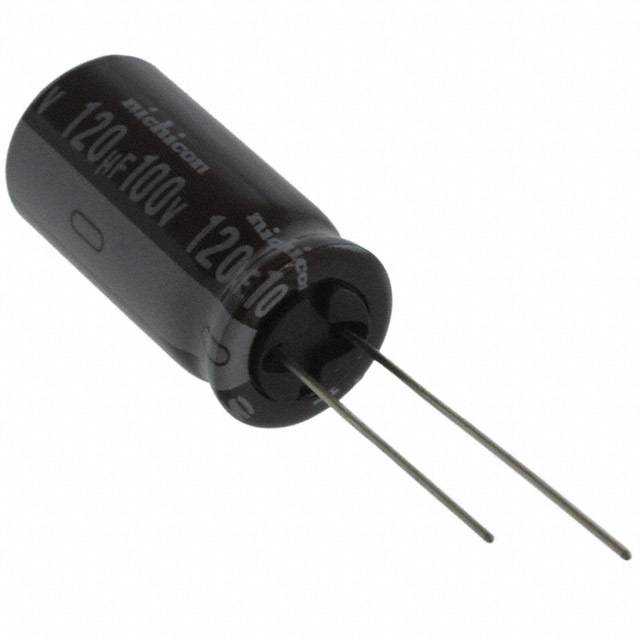

NICHICON 铝电解电容 UPJ2A121MHD

UPJ2A121MHD概述

    铝电解电容器 UPJ 技术手册解析

    1. 产品简介


    UPJ铝电解电容器是一种专门设计用于开关电源的低阻抗电容器。这类电容器以其高可靠性、小尺寸和出色的电气特性而著称。它们适用于多种应用领域,包括但不限于开关电源、变频器和通信设备等。该产品具备出色的热稳定性及长期负载寿命,符合RoHS标准,是现代电子产品设计的理想选择。

    2. 技术参数


    - 温度范围:–55至+105℃(6.3至100V),–40至+105℃(160至400V),–25至+105℃(450V)
    - 额定电压范围:6.3至450V
    - 额定电容范围:1至15000µF
    - 电容公差:±20%(120Hz,20℃)
    - 漏电流:额定电压下1分钟内不超过0.03CV或4µA(以较大者为准)
    - 损耗角正切(tan δ):最大值随电压变化而不同
    - 低温稳定性:符合行业标准
    - 耐久性:达到规定的使用寿命后,电容值和损耗角正切在初始值的一定范围内
    - 标记:白色字母印刷在深棕色套管上

    3. 产品特点和优势


    - 低阻抗:专为高频应用设计,具有较低的等效串联电阻(ESR)。
    - 高可靠性:通过5000小时负载寿命测试(在+105℃条件下)。
    - 广泛的电容范围:涵盖从1µF到15000µF的多种容量。
    - 良好的电气特性:符合国际标准(如JIS),确保在各种条件下的性能稳定。
    - RoHS合规性:无铅制造,环保友好。

    4. 应用案例和使用建议


    UPJ系列电容器广泛应用于开关电源中,特别是在需要高效能量转换和大电流处理的应用中。例如,在电源适配器、工业控制设备、通信设备和医疗设备中均有应用。为了实现最佳性能,建议:
    - 在设计电路时,考虑电容器的纹波电流承受能力,确保不会因过载而损坏。
    - 注意电容器的工作温度,避免超出其最大允许温度范围。
    - 保持适当的散热措施,尤其是在高功率应用中。

    5. 兼容性和支持


    UPJ电容器支持各种低轮廓型号,兼容标准安装方式。制造商提供了详细的技术支持和售后服务,包括详尽的数据手册和技术咨询。

    6. 常见问题与解决方案


    - 问题:如何确定正确的电容值?
    - 解决方案:根据具体应用需求和工作条件来选择合适的电容值,可以参考手册中的电容选择指南或咨询技术支持。
    - 问题:漏电流偏高怎么办?
    - 解决方案:检查是否有过压或过温情况,适当降低电压或将温度控制在合理范围内。
    - 问题:更换电容器时应注意什么?
    - 解决方案:确保新旧电容器规格一致,遵循正确的焊接和安装步骤,同时注意静电防护。

    7. 总结和推荐


    UPJ铝电解电容器凭借其低阻抗、高可靠性及广泛的应用范围,成为开关电源设计的理想选择。其优越的电气特性和良好的温度稳定性,使其在多种高性能应用中表现出色。我们强烈推荐这一系列产品给所有需要高品质电容器的工程师和技术人员。无论是追求高效能还是严格的可靠性要求,UPJ系列都能满足您的需求。

UPJ2A121MHD参数

参数
电容值 120μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 519mA@ 120Hz,774mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 12.5mm*25mm*25mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPJ2A121MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ2A121MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ2A121MHD UPJ2A121MHD数据手册

UPJ2A121MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.219 ¥ 10.3006
10+ $ 0.7862 ¥ 6.6437
50+ $ 0.6268 ¥ 5.2967
100+ $ 0.5527 ¥ 4.625
800+ $ 0.4373 ¥ 3.6599
1600+ $ 0.4086 ¥ 3.4195
3200+ $ 0.3836 ¥ 3.2105
5600+ $ 0.3658 ¥ 3.0615
库存: 865
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.3
直接购买
加入购物车
