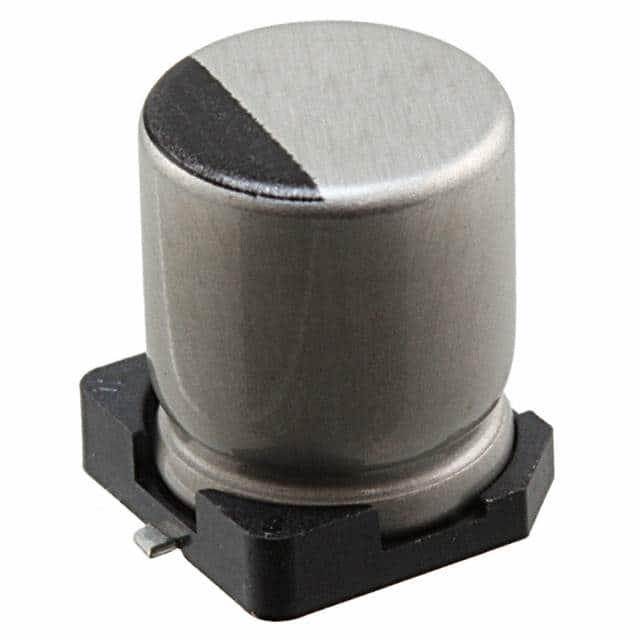

UUA1A101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 10V ±20% 3000h@ 105°C 121.5mA@ 10kHz,81mA@ 120Hz SMD 贴片安装 6.6mm*6.6mm*7.7mm
供应商型号: 647-UUA1A101MCL1GS
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UUA1A101MCL1GS

UUA1A101MCL1GS概述

    # 铝电解电容器:ALUMINUM ELECTROLYTIC CAPACITORS

    产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于电源滤波、信号耦合、旁路电路及交流电容等领域。这些电容器具有高容量、低损耗角正切值等特点,适用于各种高密度PC板的设计。本系列产品设计为表面贴装型,可有效提升电路的稳定性和可靠性。

    技术参数


    以下是铝电解电容器的主要技术规格和性能参数:
    - 额定电压范围: 6.3V 至 50V
    - 额定电容范围: 1µF 至 1000µF
    - 电容容差: ±20%
    - 漏电流: 在20°C下,施加额定电压2分钟后不超过0.01 CV 或 3 µA 中较大者
    - 损耗角正切值 (tan δ): 见下表
    - 稳定性: 在-55°C至+105°C温度范围内表现出色
    - 端子配置: 正负极配置详见附录
    - 尺寸范围: 多种尺寸可供选择,具体见下表
    | 电压 (V) | 代码 | 容量 (µF) | 尺寸 (mm) | tan δ (最大) | 漏电流 (µA) | 额定纹波电流 (mArms) |
    ||
    | 6.3 | 0J | 22 | 4x5.8 | 0.28 | 3 | 22 |
    | 6.3 | 0J | 33 | 5x5.8 | 0.28 | 3 | 35 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 长寿命: 长期负载寿命可达3000至5000小时(在105°C条件下)
    2. 符合RoHS规范: 确保产品环保且符合国际标准
    3. AEC-Q200认证: 适用于汽车及其他苛刻环境下的应用
    4. 高性能: 在高频率下仍能保持良好的性能,适合各种复杂应用环境

    应用案例和使用建议


    这些铝电解电容器广泛应用于电源滤波、信号耦合等领域。例如,在电源滤波应用中,可以有效平滑电源输出电压,减少纹波干扰。在信号耦合应用中,它们能够有效地传输高频信号。
    使用建议
    - 环境条件: 工作温度范围为-55°C至+105°C,确保电容器安装时考虑周围环境的影响
    - 安装方向: 建议垂直安装以避免因电容器漏液而造成的损害

    兼容性和支持


    这些电容器可与多种电路板兼容,并支持回流焊接工艺。制造商提供详尽的技术文档和支持服务,帮助用户更好地使用和维护这些电容器。

    常见问题与解决方案


    1. 问题: 额定电压过高导致电容器损坏
    - 解决方案: 请仔细核对电路板的实际需求,选择合适的电容器
    2. 问题: 漏电流偏大
    - 解决方案: 可通过降低工作温度来减少漏电流
    3. 问题: 电容器出现异常膨胀
    - 解决方案: 检查电容器是否安装正确,是否超过额定电压工作

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS以其卓越的长寿命、高性能及广泛的适用性脱颖而出。我们强烈推荐该产品用于各种高密度电路板设计。无论是对于需要长时间稳定工作的工业应用还是汽车电子系统,这些电容器都能满足您的需求。
    如果您有任何疑问或需要进一步的技术支持,请随时联系我们的技术支持团队。

UUA1A101MCL1GS参数

参数
电容值 100μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 121.5mA@ 10kHz,81mA@ 120Hz
工作寿命 3000h@ 105°C
长*宽*高 6.6mm*6.6mm*7.7mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUA1A101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUA1A101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUA1A101MCL1GS UUA1A101MCL1GS数据手册

UUA1A101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.736 ¥ 6.2192
10+ $ 0.3588 ¥ 3.0319
100+ $ 0.3102 ¥ 2.6212
500+ $ 0.23 ¥ 1.9438
900+ $ 0.2128 ¥ 1.7978
1800+ $ 0.1944 ¥ 1.6427
4500+ $ 0.1825 ¥ 1.5423
9900+ $ 0.1649 ¥ 1.393
24300+ $ 0.1575 ¥ 1.3309
库存: 375
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.21
