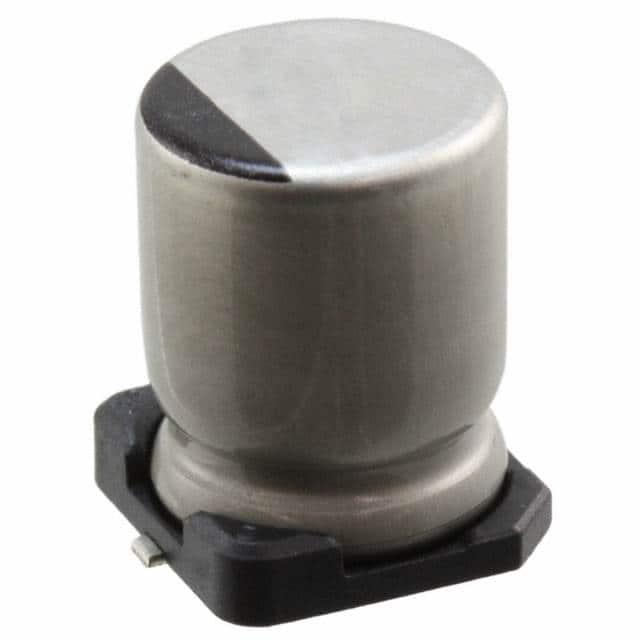

UUB2D4R7MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 200V ±20% 2000h@ 125°C 36mA@ 120Hz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: UUB2D4R7MNL1GS
供应商: nichicon
标准整包数: 500
NICHICON 铝电解电容 UUB2D4R7MNL1GS

UUB2D4R7MNL1GS概述

    高温铝电解电容器——UUB系列

    产品简介


    本篇技术手册介绍的是UUB系列铝电解电容器,专为高可靠性设计,在高温环境下具有出色的稳定性和长寿命。UUB系列产品广泛应用于汽车电子、工业控制、电源管理、照明设备等领域,适用于自动贴片机上载带带装的应用。该系列电容器符合RoHS指令,并通过了AEC-Q200认证,确保了其在严苛环境下的可靠性和稳定性。

    技术参数


    UUB系列电容器的主要技术规格如下:
    - 工作电压范围:10V至400V
    - 标称电容范围:1µF至330µF
    - 电容公差:±20%
    - 测量频率:120Hz
    - 工作温度范围:-40°C至+125°C
    - 封装尺寸:φD×L多种规格
    - 最大泄露电流:不超过0.03CV(μA),详见具体型号
    - ESR特性:在-40°C时增加ESR规格
    以下是部分型号的具体规格:
    - UUB1A101MCL1GS:标称电容100µF,额定电压10V,尺寸8×6.2 mm,tanδ≤0.32
    - UUB1A221MNL1GS:标称电容220µF,额定电压10V,尺寸8×10 mm,tanδ≤0.32
    - UUB1A331MNL1GS:标称电容330µF,额定电压10V,尺寸10×10 mm,tanδ≤0.32

    产品特点和优势


    - 高可靠性:专为高可靠性和长寿命设计,适合恶劣环境下的长期运行。
    - 宽工作温度范围:能在-40°C到+125°C的极端环境中稳定工作。
    - 卓越的耐热性:在250°C下保持特性要求。
    - 优秀的温度稳定性:-40°C条件下保持良好的ESR性能。
    - 低泄露电流:即使在额定电压下,泄露电流也非常低,提高了整体效率和安全性。

    应用案例和使用建议


    - 应用领域:广泛应用于汽车电子、工业控制、电源管理、照明设备等领域。
    - 使用建议:确保正确选择适用的工作电压和电容值,以便发挥其最佳性能。在高温环境下,应特别注意散热设计,以防止过热导致的损坏。在使用过程中,定期检查泄露电流和ESR值,确保长期稳定的运行。

    兼容性和支持


    UUB系列电容器与其他标准组件和设备兼容,建议遵循制造商提供的安装指南进行装配。生产商提供全面的技术支持,包括详细的安装指南、维护手册和在线咨询服务,确保用户能够充分利用其功能。

    常见问题与解决方案


    - 问题1:电容值不准确。解决方案:检查是否满足规定的测量频率和温度条件,若有必要,更换符合规格的产品。
    - 问题2:泄露电流过高。解决方案:检查安装是否正确,确认无短路或过压情况,必要时替换电容器。
    - 问题3:耐热性能不佳。解决方案:检查工作环境是否超出规定范围,若需要,在适当的位置增加散热装置。

    总结和推荐


    UUB系列铝电解电容器凭借其高可靠性、宽工作温度范围和优秀的温度稳定性,在高温环境下表现出色。针对不同的应用需求,提供了丰富的电容值和电压选项。总体而言,该产品是一款性能优越、应用广泛的优质电容器,值得推荐用于各种高要求的应用场景。

UUB2D4R7MNL1GS参数

参数
电容值 4.7μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 36mA@ 120Hz
工作寿命 2000h@ 125°C
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUB2D4R7MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUB2D4R7MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUB2D4R7MNL1GS UUB2D4R7MNL1GS数据手册

UUB2D4R7MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
