首页  >  产品百科  >  UPW1H391MHD1TO

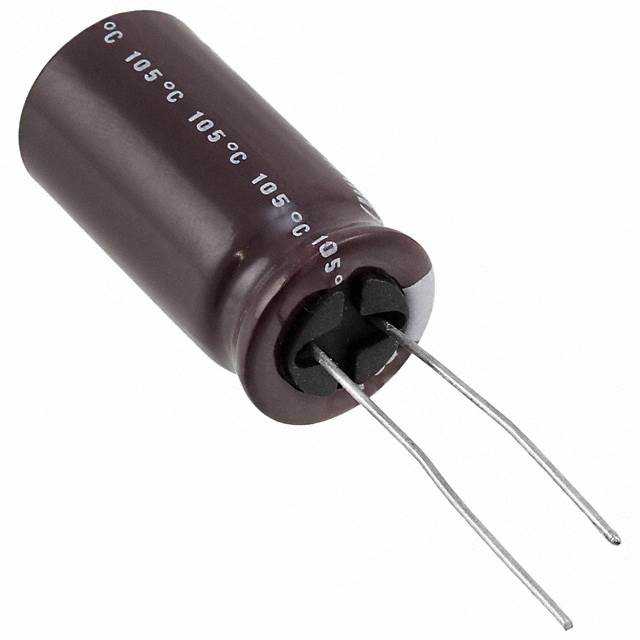

UPW1H391MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 390μF 50V ±20% 7000h@ 105°C 1.11A@ 120Hz,1.48A@ 100 kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: 647-UPW1H391MHD1TO
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPW1H391MHD1TO

UPW1H391MHD1TO概述

    铝电解电容器(UPW)

    产品简介


    铝电解电容器(UPW) 是一种广泛应用于开关电源的紧凑型低阻抗高可靠性的电子元件。相比其他型号(如UPM),UPW具有更小的体积和更低的阻抗,特别适合于需要高效能和高可靠性的应用场景。该电容器系列包括多个型号,覆盖了广泛的电容值和额定电压,适用于多种不同的电子产品设计需求。

    技术参数


    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47µF至15000µF
    - 电容公差:±20%(120Hz,20°C)
    - 最大漏电流:根据额定电压而定(CV ≤ 1000: I ≤ 0.1CV + 40 µA;CV > 1000: I ≤ 0.04CV + 100 µA)
    - 损失角正切(tan δ):不同电压下的最大值见下表
    - 工作温度范围:-55°C至+105°C(6.3至100V),-40°C至+105°C(160至400V),-25°C至+105°C(450V)
    - 符合RoHS和AEC-Q200标准
    | 额定电压 (V) | 损失角正切 (tan δ) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |

    产品特点和优势


    UPW铝电解电容器的主要特点是其极小的尺寸和超低的阻抗。这些特性使得它们在现代电子产品设计中具有显著的优势,特别是在需要高效能和高可靠性的场合。UPW电容器还具备出色的耐久性,在高达2000小时到8000小时的连续工作条件下依然保持高可靠性。

    应用案例和使用建议


    UPW电容器广泛应用于各种开关电源中,确保电路稳定运行并减少功耗。例如,在服务器电源供应器中,UPW电容器可以有效滤除高频噪声,提高系统的整体效率。在实际应用中,为了达到最佳性能,建议在设计阶段充分考虑电容器的布局,确保良好的散热条件,并合理选择电容器的型号以匹配电路的具体需求。

    兼容性和支持


    UPW电容器与市面上主流的电子元器件和设备高度兼容,能够方便地集成到现有系统中。制造商提供全面的技术支持和维护服务,包括详细的安装指南和技术咨询,确保客户能够充分发挥电容器的性能。

    常见问题与解决方案


    - 问题:电容器过热导致失效
    - 解决方案:确保良好的散热条件,合理布置电容器的位置,避免过热。

    - 问题:漏电流过大
    - 解决方案:检查安装是否正确,确保接线无误,并更换符合要求的电容器。

    - 问题:容量下降过快
    - 解决方案:检查使用环境,避免极端温度和湿度条件,必要时更换新电容器。

    总结和推荐


    综上所述,UPW铝电解电容器凭借其优异的性能、小巧的体积和高度的可靠性,成为开关电源和其他高要求电子应用的理想选择。无论是服务器电源、通信设备还是消费电子产品,UPW都能提供稳定的电力支持。强烈推荐在需要高效能和高可靠性的应用场景中采用这款电容器。

UPW1H391MHD1TO参数

参数
电容值 390μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 1.11A@ 120Hz,1.48A@ 100 kHz
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UPW1H391MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1H391MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1H391MHD1TO UPW1H391MHD1TO数据手册

UPW1H391MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2075 ¥ 10.2034
10+ $ 0.7878 ¥ 6.6565
50+ $ 0.5874 ¥ 4.9635
100+ $ 0.5335 ¥ 4.5081
500+ $ 0.4298 ¥ 3.6321
1000+ $ 0.3834 ¥ 3.2397
2000+ $ 0.3542 ¥ 2.9933
5000+ $ 0.3339 ¥ 2.8215
10000+ $ 0.3119 ¥ 2.6351
库存: 544
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.2
