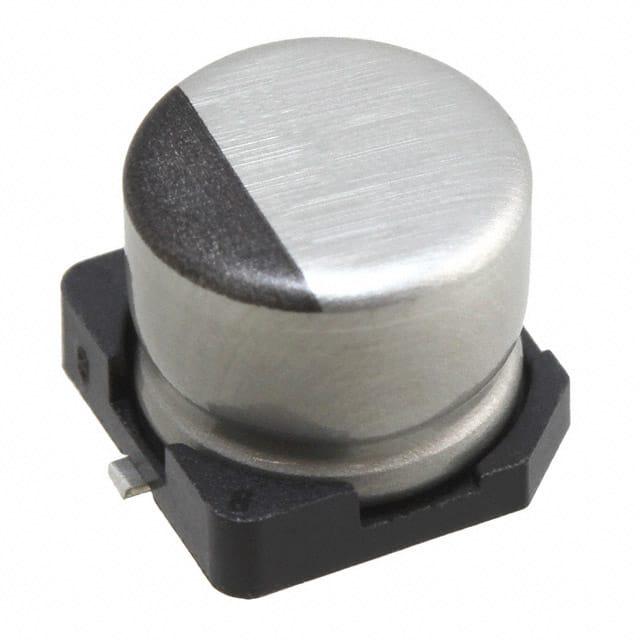

UWJ1C101MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 16V ±20% 2000h@ 85°C 129mA@ 10kHz,86mA@ 120Hz SMD 贴片安装 6.6mm*6.6mm*5.5mm
供应商型号: UWJ1C101MCL1GB
供应商: nichicon
标准整包数: 1000
NICHICON 铝电解电容 UWJ1C101MCL1GB

UWJ1C101MCL1GB概述

    电子元器件技术手册:CAT.8100H UWJ系列铝电解电容器

    1. 产品简介


    CAT.8100H系列是高可靠性铝电解电容器,特别适用于表面安装工艺。该系列产品具有多种电压等级(6.3V至50V)和电容值(10μF至150μF),广泛应用于各种电子产品中,如电源模块、工业控制设备和通信设备等。

    2. 技术参数


    - 型号: UWJ 5.5mmL Chip Type
    - 额定电压范围: 6.3V 至 50V
    - 额定电容范围: 10μF 至 150μF
    - 电容容差: ±20%
    - 额定温度范围: -40°C 至 +85°C
    - 泄漏电流: 在20°C下,应用额定电压2分钟后,泄漏电流不超过0.01CV 或 3μA,取较大值
    - 损耗角正切(tan δ): 20°C下测量频率为120Hz时,最大值0.26
    - 热稳定性: 负荷寿命达到2000小时后,在85°C条件下,恢复到20°C时满足上述性能要求
    - 耐焊接热: 能承受260°C峰值焊接温度,建议峰值5秒,230°C以上60秒
    - 尺寸: 长度5.3mm,直径4.3mm,高度5.5mm
    - 兼容标准: 符合RoHS指令(2011/65/EU)及AEC-Q200标准

    3. 产品特点和优势


    - 高可靠性: 满足2000小时的负荷寿命要求,确保长期稳定运行。
    - 高耐温性: 设计能够承受高达260°C的回流焊温度,适合高温焊接条件下的应用。
    - 高电容密度: 尽管体积小,但提供了较高的电容值,非常适合空间有限的设计需求。
    - 符合环保标准: 符合RoHS指令及AEC-Q200标准,确保产品无害于环境。
    - 广泛应用: 广泛应用于电源管理、通信设备和工业控制系统等领域。

    4. 应用案例和使用建议


    应用案例:
    - 电源模块:用于稳定输出电压。
    - 工业控制设备:在复杂工况下保持稳定电容值。
    - 通信设备:需要长时间稳定运行的场合。
    使用建议:
    - 在高负载条件下,建议进行定期检测以确保性能稳定。
    - 由于该电容器对焊接温度敏感,建议在组装过程中严格按照推荐的回流焊接条件进行操作。
    - 在极端环境温度下使用时,建议进行额外的热管理措施。

    5. 兼容性和支持


    - 兼容性: 可与多种自动贴装机配合使用,适用于带载带的自动送料系统。
    - 支持服务: 厂家提供详尽的技术支持文档,包括装配指南、测试方法等。若需详细信息,请联系厂家。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接时出现虚焊 | 确保回流焊接条件符合厂家推荐标准 |
    | 电容值变化大 | 检查使用环境是否超出规定温度范围 |
    | 泄漏电流过大 | 检查是否存在电路短路或过压情况 |

    7. 总结和推荐


    综合评估:
    CAT.8100H UWJ系列铝电解电容器凭借其出色的可靠性和广泛的适用性,成为电子设计工程师的优选产品。它不仅满足了高可靠性、高耐温性的需求,还具备良好的电容密度和环境友好性,特别适合用于电源管理和通信设备等关键应用领域。
    推荐结论:
    强烈推荐使用CAT.8100H系列铝电解电容器,特别是在需要高可靠性、高温度耐受性和紧凑设计的应用环境中。通过仔细遵循厂家推荐的操作规范,可以最大程度发挥其性能优势。

UWJ1C101MCL1GB参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 129mA@ 10kHz,86mA@ 120Hz
长*宽*高 6.6mm*6.6mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 最后售卖
包装方式 卷带包装
