UCY2C101MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 160V ±20% 12000h@ 105°C 1.29A@ 100kHz,645mA@ 120Hz 通孔安装 12.5mm*20mm*21.5mm
供应商型号: 647-UCY2C101MHD
供应商: Mouser
标准整包数: 1

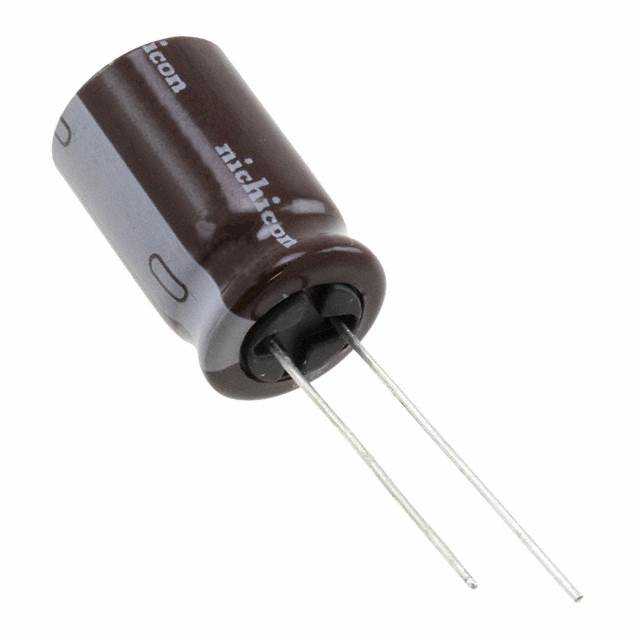

NICHICON 铝电解电容 UCY2C101MHD

UCY2C101MHD概述


    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器)型号为CAT.8100H,产品系列名为UCY,属于小型化、高纹波电流和高可靠性的产品。这类电容器特别适合用于灯管(ballast)应用,能够在恶劣的工作环境中稳定运行。该产品符合RoHS指令(2011/65/EU),且满足AEC-Q200标准,这意味着它不仅环保而且具有极高的行业标准。

    技术参数


    - 温度范围:–40°C 至 +105°C(适用于160V至400V电压等级),–25°C 至 +105°C(适用于420V至500V电压等级)
    - 额定电压范围:160V至500V
    - 额定电容范围:6.8µF至680µF
    - 电容容差:±20%
    - 漏电流:施加额定电压后,漏电流在20°C时不超过0.04CV+100 µA
    - 损耗角正切(tan δ):最大值为0.20(适用于160V至400V)
    - 耐久性:经过20°C电压处理后,达到额定条件下的性能指标
    - 存储寿命:在无负载条件下储存1000小时,随后进行电压处理后仍符合性能要求
    - 引线类型:径向引线类型
    - 封装材料:不含铅的聚对苯二甲酸乙二醇酯(PET)套筒
    - 端部密封配置:请参考第20页,21页和22页关于成型或打包产品的规范
    - 最小订购量:请参见第4页
    - 频率系数:120Hz时为1.00;50Hz时为0.80;1kHz时为1.60;10kHz时为1.80;100kHz及以上为2.00

    产品特点和优势


    - 高纹波电流和长寿命:这种电容器能够承受高达10000至12000小时的负载寿命,在+105°C条件下依然稳定可靠。
    - 适用于多种应用:尤其是对于灯管(ballast)应用,这些电容器在高温和高压环境下表现出色。
    - 符合严格标准:不仅符合RoHS指令,还通过了AEC-Q200认证,确保其质量和可靠性。

    应用案例和使用建议


    应用案例
    - 灯管(Ballast)应用:例如用于照明系统中,可以有效提高照明系统的稳定性和效率。
    使用建议
    - 环境温度管理:由于该电容器可以在较高的温度下稳定工作,建议在高温环境下使用时考虑额外的散热措施,以避免过热。
    - 正确安装:建议按照制造商提供的安装指南进行操作,确保正确的电气连接和物理安装,避免因不当安装导致的问题。

    兼容性和支持


    - 兼容性:该电容器与大多数电子设备和其他电子元器件兼容。
    - 支持和服务:请咨询厂家获取详细的技术支持和售后服务信息。

    常见问题与解决方案


    1. 问题:长时间使用后电容器出现故障。
    - 解决方案:定期检查并替换老化的电容器,保持良好的维护状态。
    2. 问题:工作温度过高导致电容器性能下降。
    - 解决方案:确保电容器工作在规定的温度范围内,如有必要可采取散热措施。

    总结和推荐


    总的来说,这款ALUMINUM ELECTROLYTIC CAPACITORS型号为CAT.8100H的电容器以其高可靠性和适应各种恶劣环境的能力脱颖而出。它不仅在技术规格上表现出色,还在实际应用中展现出显著的优势。强烈推荐在需要高稳定性和高可靠性要求的应用中使用这款电容器。

UCY2C101MHD参数

参数
电容值 100μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 1.29A@ 100kHz,645mA@ 120Hz
长*宽*高 12.5mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2C101MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2C101MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2C101MHD UCY2C101MHD数据手册

UCY2C101MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.955 ¥ 16.5197
10+ $ 1.2305 ¥ 10.3977
50+ $ 0.8976 ¥ 7.5847
100+ $ 0.8074 ¥ 6.8225
500+ $ 0.6588 ¥ 5.5669
1000+ $ 0.634 ¥ 5.357
2000+ $ 0.6113 ¥ 5.1653
5000+ $ 0.5082 ¥ 4.2943
库存: 2678
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.51
直接购买
加入购物车
