首页  >  产品百科  >  UCPW6181MHD

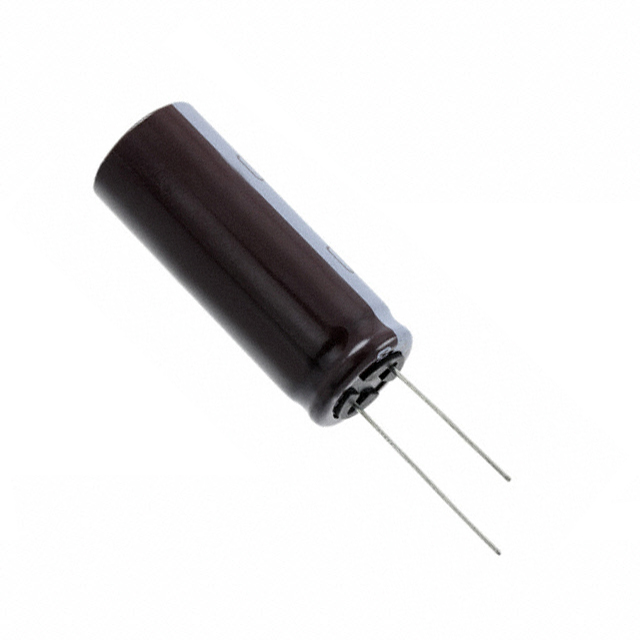

UCPW6181MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 180μF 420V ±20% 10000h@ 105°C 1.04A@ 120Hz,1.56A@ 100 kHz 通孔安装 18mm*40mm*48mm
供应商型号: 493-13673-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UCPW6181MHD

UCPW6181MHD概述

    # 铝电解电容器 — UCP高电压小型长寿命保证

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的被动元件,具有高容量、高容值精度和稳定性等特点。UCP系列铝电解电容器是特别为高电压应用设计的小型化、长寿命产品,尤其适用于灯具中的镇流器(ballast)应用。此外,这些电容器完全符合RoHS和REACH指令要求。

    技术参数


    以下是UCP系列铝电解电容器的主要技术参数:
    - 温度范围:-40°C 至 +105°C
    - 额定电压范围:400 V至450 V
    - 额定电容范围:27 µF 至 220 µF
    - 电容公差:± 20%
    - 泄漏电流:在20°C条件下,施加额定电压1分钟后,泄漏电流不大于 I = 0.04CV + 100 µA
    - 损耗角正切(tan δ):最大值0.24(测量频率:120 Hz)
    - 低温度稳定性:在20°C下,施加无负载1000小时后再进行电压处理,满足额定规格
    - 耐久性:在105°C条件下,持续施加直流偏置和额定纹波电流10000小时后,峰值电压不超过额定电压

    产品特点和优势


    UCP系列铝电解电容器具备以下显著特点:
    - 高纹波电流能力:能够在极端条件下保持稳定的运行状态。
    - 长寿命:在105°C的条件下能够运行10000小时以上。
    - 高可靠性:符合严格的工业标准,适合恶劣的工作环境。
    - 环保材料:采用无铅引线和PET套管,符合环保要求。

    应用案例和使用建议


    UCP系列铝电解电容器非常适合用于需要高可靠性的照明系统,例如各类灯具的镇流器。为了确保最佳性能,建议在安装时注意以下几点:
    - 确保安装位置避免高温和高湿度环境。
    - 在电路板上留出足够的空间,以便散热和空气流通。
    - 定期检查并清洁电容器周围的区域,以防止灰尘积累。

    兼容性和支持


    UCP系列铝电解电容器可以与其他符合行业标准的电子元件配合使用。制造商提供详尽的技术文档和使用指南,以帮助客户正确安装和使用这些产品。如有任何疑问或技术支持需求,可随时联系制造商。

    常见问题与解决方案


    1. 问:如何确定电容器的使用寿命?
    - 答:根据制造商提供的测试条件,在105°C下施加额定电压和纹波电流运行10000小时后,电容器仍能保持良好的性能。
    2. 问:如何检测泄漏电流?
    - 答:在20°C条件下,施加额定电压1分钟后,测量泄漏电流不超过I = 0.04CV + 100 µA的标准即可判断。
    3. 问:如何更换故障电容器?
    - 答:首先断开电源并确认电容器已经完全放电,然后按照原位替换新的电容器,确保连接牢固。

    总结和推荐


    UCP系列铝电解电容器凭借其高可靠性和长寿命,是高性能电子设备的理想选择。它不仅能够满足高电压和高温环境下的要求,还具有出色的耐久性。因此,我们强烈推荐这款产品,特别是对于需要长期稳定工作的应用场合。
    希望这篇文章能为您提供关于UCP系列铝电解电容器的全面了解。如果您有任何进一步的需求或疑问,欢迎随时联系我们。

UCPW6181MHD参数

参数
电容值 180μF
额定电压 420V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.04A@ 120Hz,1.56A@ 100 kHz
长*宽*高 18mm*40mm*48mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCPW6181MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCPW6181MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCPW6181MHD UCPW6181MHD数据手册

UCPW6181MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.0156 ¥ 50.8318
10+ $ 4.9837 ¥ 41.3022
50+ $ 4.52 ¥ 37.4599
200+ $ 3.732 ¥ 30.9293
600+ $ 3.2452 ¥ 26.8949
1000+ $ 3.0134 ¥ 24.9738
2600+ $ 2.9555 ¥ 24.4936
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.83
