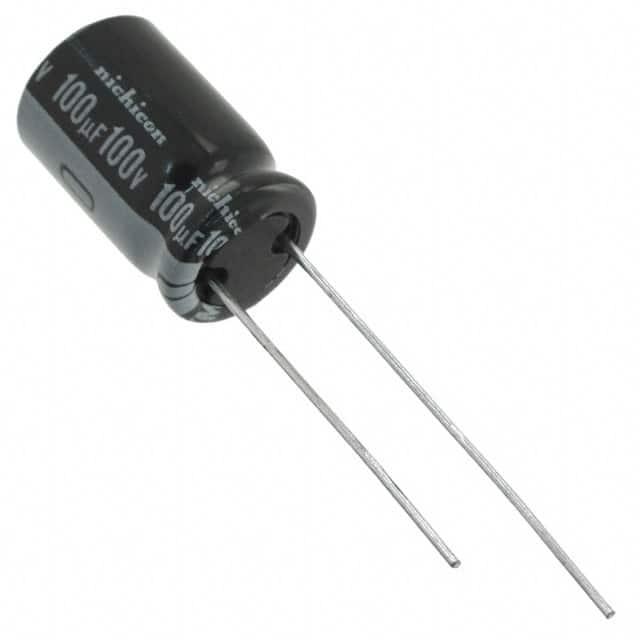

UVK2A101MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 100V ±20% 2000h@ 85°C 340mA@ 120Hz,510mA@ 10kHz 通孔安装 10mm*16mm*16mm
供应商型号: UVK2A101MPD
供应商: 国内现货
标准整包数: 5
NICHICON 铝电解电容 UVK2A101MPD

UVK2A101MPD概述

    ALUMINUM ELECTROLYTIC CAPACITORS

    产品简介


    铝电解电容器是一种广泛应用于电力电子、工业控制、汽车电子、消费电子等多个领域的被动电子元件。它们主要通过将铝箔浸入电解质溶液中形成电容介质来储存和释放电荷。这类电容器以其高容量、低成本和小型化的特点而备受青睐。本手册介绍的产品为UVK系列铝电解电容器,适用于多种高压及高温环境下的应用。

    技术参数


    - 额定电压范围: 6.3 V 至 450 V
    - 额定电容范围: 0.47 μF 至 33000 μF
    - 电容容差: ±20%
    - 温度范围: -40°C 至 +85°C(6.3V至400V),-25°C 至 +85°C(450V)
    - 泄漏电流:
    - 6.3 V: ≤0.03CV 或 4 µA (取较大值)
    - 10 V: ≤0.01CV 或 3 µA (取较大值)
    - 损耗角正切 (tan δ):
    - 6.3 V: 最大 0.28
    - 10 V: 最大 0.24
    - 16 V: 最大 0.20
    - 25 V: 最大 0.16
    - 35 V: 最大 0.14
    - 50 V: 最大 0.12
    - 63 V: 最大 0.10
    - 100 V: 最大 0.08
    - 阻抗比 (ZT/Z20):
    - 450 V: 15
    - 6.3 V: 5
    - 12 V: 10
    - 16 V: 4
    - 10 V: 8
    - 25 V: 2
    - 35 V: 2
    - 250 V 至 350 V: 4
    - 400 V: 6
    - 160 V 至 200 V: 3
    - 50 V 至 100 V: 2

    产品特点和优势


    - 高可靠性: UVK系列铝电解电容器符合RoHS标准,采用无铅焊线和PET套筒,具备优良的耐热性和耐压性。
    - 宽工作范围: 额定电压范围广,可以适应各种高电压、高温环境的应用需求。
    - 低损耗: 损耗角正切低,有助于降低功耗并提高效率。
    - 长寿命: 经过严格测试,确保在长期使用下仍能保持高性能。

    应用案例和使用建议


    - 电力转换: 在电源适配器和变频器中,UVK系列铝电解电容器可以有效地滤波和平滑输出电压,提高系统稳定性。
    - 电机驱动: 由于其高容量和低阻抗特性,非常适合用于电机驱动系统的电容储能。
    - 消费电子: 在电视、音响设备等消费电子产品中,UVK系列电容器可以提供稳定的供电效果,提升整体性能。

    兼容性和支持


    - 兼容性: UVK系列电容器与市面上大多数电子设备和电路板兼容。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,包括安装指南、维护手册等。

    常见问题与解决方案


    - 问题: 电容器在高温环境下表现不佳。
    - 解决方法: 确保电容器工作在额定温度范围内,定期进行检查和更换。
    - 问题: 安装过程中焊接不良。
    - 解决方法: 使用适当的焊接工具和技术,确保良好的电气连接。

    总结和推荐


    综上所述,UVK系列铝电解电容器凭借其广泛的额定电压范围、优异的性能和可靠性,成为电力电子领域的重要选择。对于需要高稳定性和长寿命的应用场景,强烈推荐使用UVK系列电容器。

UVK2A101MPD参数

参数
电容值 100μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 340mA@ 120Hz,510mA@ 10kHz
长*宽*高 10mm*16mm*16mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UVK2A101MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVK2A101MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVK2A101MPD UVK2A101MPD数据手册

UVK2A101MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
