UPW1V820MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 82μF 35V ±20% 2000h@ 105°C 279.5mA@ 120Hz,430mA@ 100kHz 通孔安装 6.3mm*15mm*15mm
供应商型号: 493-1860-ND
供应商: Digi-Key
标准整包数: 1

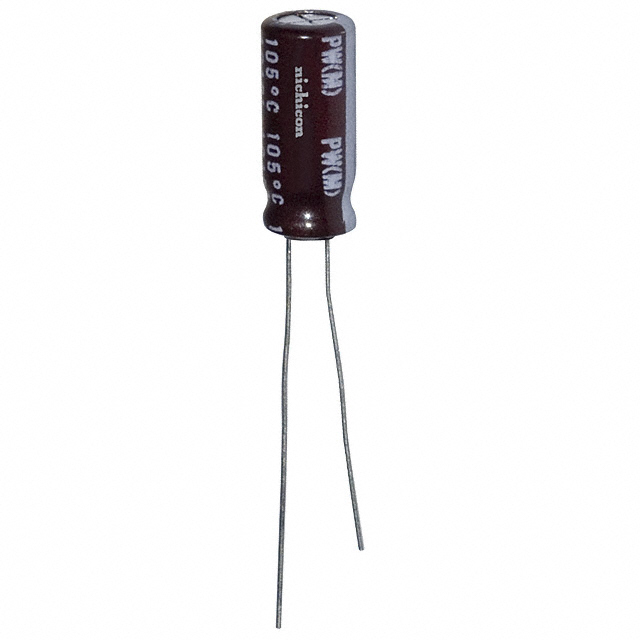

NICHICON 铝电解电容 UPW1V820MED

UPW1V820MED概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是电子工程中常用的一种被动元件,以其高容量和低成本著称。本产品特别适用于开关电源等应用,具有较小的体积和较低的阻抗,同时保证高可靠性,能够在高温环境下长期稳定工作。

    技术参数


    - 额定电压范围: 6.3 V至450 V
    - 额定容量范围: 0.47 μF 至 15000 μF
    - 容量公差: ±20%
    - 漏电流: 额定电压的0.03CV 或4μA,取两者较大值
    - 损耗角正切(tan δ): 在不同电压和频率下的最大值见下表
    - 低温稳定性: 温度范围为–55°C至+105°C
    - 使用寿命: 满足额定电压及额定纹波电流条件下,耐久测试达到2000小时至8000小时
    - 储存寿命: 零负载条件下存储于105°C达1000小时,随后进行JIS C 5101-4规定测试,满足要求
    | 额定电压(V) | tan δ最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |

    产品特点和优势


    1. 小型化设计: 相较于同类产品,本系列电容器尺寸更小,具有更低的阻抗。
    2. 高可靠性: 经过长时间耐久测试验证,确保长期稳定运行。
    3. 环保认证: 符合RoHS指令(2011/65/EU, (EU) 2015/863),并且符合AEC-Q200标准。

    应用案例和使用建议


    1. 开关电源:作为滤波器使用,提高电源输出的稳定性。
    2. 通讯设备:用于信号处理,如降噪、耦合等。
    3. 汽车电子:由于其高可靠性,适用于车载电子设备。

    使用建议:
    - 在高温环境下使用时,要特别注意散热。
    - 配合其他滤波元件一起使用,可进一步提升滤波效果。
    - 定期检查电容器的工作状态,及时更换损坏或性能下降的电容器。

    兼容性和支持


    - 本产品与市场上大多数标准接口兼容。
    - 厂商提供详尽的技术支持和售后保障服务,包括但不限于产品咨询、技术支持和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查电路连接,排除虚焊或短路情况;如有必要,更换电容器。 |
    | 容量变化异常 | 重新检查焊接情况;若仍存在问题,考虑更换新电容器。 |
    | 工作温度超出限制 | 改善散热条件,如增加散热片或风扇。 |

    总结和推荐


    综上所述,该铝电解电容器具备优异的小型化设计、高可靠性以及广泛的适用范围,非常适合用于需要高性能电容的应用场景。考虑到其出色的表现和制造商的支持,强烈推荐该产品。对于寻找高性能电容的应用工程师来说,这款电容器无疑是明智的选择。

UPW1V820MED参数

参数
电容值 82μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 279.5mA@ 120Hz,430mA@ 100kHz
长*宽*高 6.3mm*15mm*15mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,散装

UPW1V820MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1V820MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1V820MED UPW1V820MED数据手册

UPW1V820MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4715 ¥ 3.9842
10+ $ 0.2864 ¥ 2.2724
100+ $ 0.1783 ¥ 1.5067
500+ $ 0.137 ¥ 1.1464
1000+ $ 0.1263 ¥ 1.0568
库存: 2832
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.98
直接购买
加入购物车
