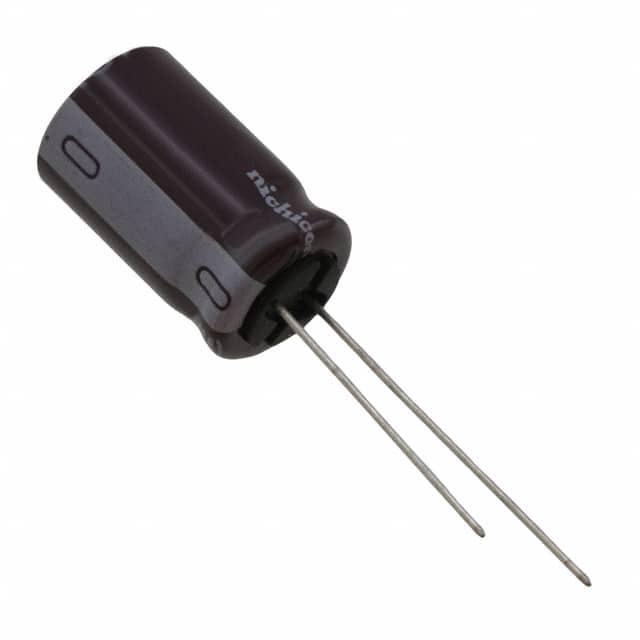

UCS2D470MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 200V ±20% 10000h@ 105°C 490mA@ 120Hz,980mA@ 100kHz 插件 通孔安装 12.5mm*20mm*21.5mm
供应商型号: UCS2D470MHD1TO
供应商: nichicon
标准整包数: 500
NICHICON 铝电解电容 UCS2D470MHD1TO

UCS2D470MHD1TO概述


    产品简介


    本篇技术手册介绍的是UCS系列铝电解电容器,属于迷你型尺寸,具备高纹波电流能力和高可靠性。UCS系列产品具有8000至10000小时的负载寿命(在+105°C环境下),适合用于电子镇流器等领域。同时,该产品符合RoHS指令(2011/65/EU),确保无铅环保。

    技术参数


    1. 额定电压范围:160V至450V。
    2. 额定电容范围:6.8μF至330μF。
    3. 电容容差:±20%(在120Hz,20°C条件下)。
    4. 漏电流:施加额定电压1分钟后,在20°C条件下不超过0.04CV+100 μA。
    5. 损耗角正切(tan δ):最大值为0.20(在120Hz,20°C条件下)。
    6. 低温稳定性:-25°C/-40°C时,电容量变化不超过±20%。
    7. 使用寿命:在105°C环境下,使用寿命达到8000至10000小时。
    8. 端封配置:请参见第20页。

    产品特点和优势


    UCS系列电容器以其高纹波电流能力和长寿命为显著特点。它能够在高达+105°C的温度下保持良好的性能,满足各种严苛环境下的需求。此外,由于其符合RoHS指令,对于追求环保标准的应用场合尤为适用。在电子镇流器和其他需要高稳定性的应用场景中,UCS系列表现出色,能够有效提升系统的整体可靠性。

    应用案例和使用建议


    应用案例:
    - 电子镇流器
    - LED驱动电源
    - 逆变电源
    - 工业控制设备
    使用建议:
    1. 在选择电容器时,根据具体应用要求确定合适的额定电压和电容值。
    2. 确保电容器的工作温度不超过其额定范围,避免过热影响寿命。
    3. 定期检查电容器的状态,以防止过高的漏电流造成损害。

    兼容性和支持


    - UCS系列电容器具有广泛的适用范围,可以与其他标准电子元件兼容使用。
    - 厂商提供详尽的技术文档和专业的技术支持,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:如何确保电容器正常工作?
    解决方案:请参考手册中的参数选择合适的型号,并遵循制造商的使用指南。
    2. 问题:如果电容器出现异常发热,可能是什么原因?
    解决方案:首先检查安装是否正确,其次检查是否有过载情况发生,如仍然存在问题请联系制造商获取支持。

    总结和推荐


    UCS系列铝电解电容器以其卓越的性能和稳定性,成为众多应用的理想选择。其出色的高温适应性和长寿命运行,使其在诸如电子镇流器等应用中表现优异。对于需要长期可靠运行的系统,UCS系列是值得信赖的选择。强烈推荐在高可靠性要求的环境中使用该产品。

UCS2D470MHD1TO参数

参数
电容值 47μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 490mA@ 120Hz,980mA@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 12.5mm*20mm*21.5mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

UCS2D470MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2D470MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2D470MHD1TO UCS2D470MHD1TO数据手册

UCS2D470MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.5319
2500+ ¥ 1.4653
5000+ ¥ 1.3987
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 765.95
