UWR1A220MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 10V ±20% 2000h@ 85°C 33mA@ 120Hz,49.5mA@ 10kHz SMD 贴片安装 4.3mm*4.3mm*5.5mm
供应商型号: N-UWR1A220MCL1GB
供应商: 云汉优选
标准整包数: 1

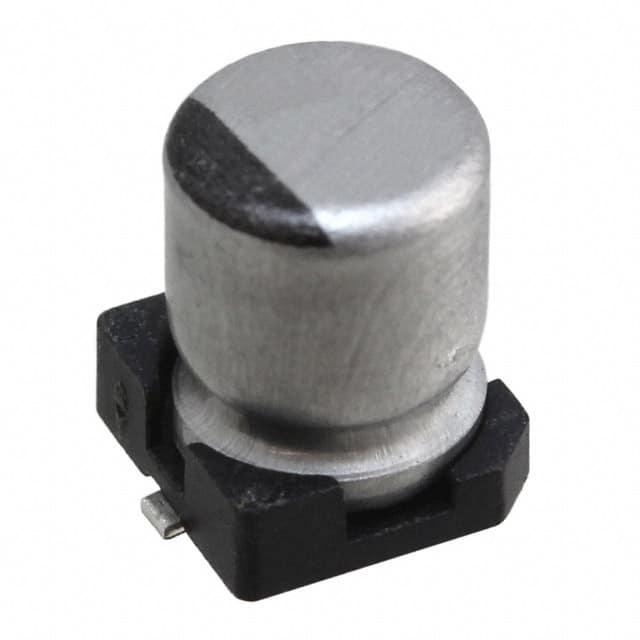

NICHICON 铝电解电容 UWR1A220MCL1GB

UWR1A220MCL1GB概述

    CAT.8100J 铝电解电容器技术手册

    产品简介


    CAT.8100J 系列铝电解电容器是一种适用于表面贴装(SMD)的电子元件。这类电容器体积紧凑,尤其适用于高密度印刷电路板(PCB)。设计时考虑到了自动化生产和自动装配机的需求,具有良好的载荷寿命和严格的环境标准合规性。

    技术参数


    - 类别温度范围:-40°C 到 +85°C
    - 额定电压范围:4V 至 50V
    - 额定电容范围:1 µF 至 330 µF
    - 电容容差:±20%(120 Hz,20°C)
    - 漏电流:在20°C下施加额定电压2分钟后不超过 0.01CV 或 3 µA(两者中较大值)
    - 损耗角正切 (tan δ):不同电压下的具体值见下表
    - 低温稳定性:符合规定的性能要求
    - 耐久性:施加额定电压 2000 小时后,电容器应满足规定要求
    - 耐焊接热:保持 30 秒,温度 250°C
    - 标记:黑色印刷于顶部
    - 封装尺寸:直径(mm)× 高度(mm),具体见下表
    - 阻抗比:20°C 时的具体值见下表
    | 额定电压 (V) | tan δ (MAX.) |

    | 6.3 | 0.26 (0.30) |
    | 10 | 0.20 (0.24) |
    | 16 | 0.16 (0.19) |
    | 25 | 0.14 (0.16) |
    | 35 | 0.12 (0.14) |
    | 50 | 0.12 (0.14) |
    | 额定电压 (V) | 阻抗比 (ZT / Z20 MAX.) |

    | 4 | 7 |
    | 6.3 | 4 |
    | 10 | 3 |
    | 16 | 2 |

    产品特点和优势


    CAT.8100J 铝电解电容器的主要特点包括:
    - 高耐久性:能够承受长时间的额定电压,具有良好的载荷寿命(2000小时,85°C)。
    - 环保合规:完全符合RoHS指令(2011/65/EU 和 (EU)2015/863),无有害物质。
    - 自动装配兼容性:可与自动装配机配合使用,适合大规模生产。
    - 多功能性:不同电压和电容组合以适应多种应用场景。
    - 耐高温:能在高达250°C的条件下保持性能。

    应用案例和使用建议


    CAT.8100J 铝电解电容器适用于多种应用场合,包括但不限于:
    - 通信设备:为电源和信号处理提供稳定电能。
    - 汽车电子:提供可靠的电容存储和滤波功能。
    - 消费电子:提高便携设备的可靠性和稳定性。
    - 工业控制:确保系统在严苛环境下的正常运行。
    使用建议:
    - 在高电流应用中,应选择更高额定电压的产品以保证安全。
    - 在低温环境下,建议进行额外的测试以验证性能稳定性。
    - 在批量生产中,建议采用自动装配机进行高效的装配。

    兼容性和支持


    CAT.8100J 铝电解电容器可以与大多数表面贴装设备兼容,建议查看手册中的详细信息。制造商提供了全面的技术支持和服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:电容器在高温环境下出现异常
    解决方案:检查电路布局是否合理,确保有足够的散热措施。
    2. 问题:漏电流偏大
    解决方案:确认额定电压是否符合使用要求,调整电路参数以减少漏电流。
    3. 问题:电容值变化超出预期
    解决方案:在实际应用前进行充分的测试,确保电容器的性能符合需求。

    总结和推荐


    总体而言,CAT.8100J 铝电解电容器以其卓越的耐久性、高可靠性及广泛的适用范围,在多个行业中表现出色。特别是在需要高性能电容的应用中,这些电容器无疑是最佳选择之一。我们强烈推荐这款产品用于各种高要求的应用场景。

UWR1A220MCL1GB参数

参数
电容值 22μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 33mA@ 120Hz,49.5mA@ 10kHz
长*宽*高 4.3mm*4.3mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UWR1A220MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWR1A220MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWR1A220MCL1GB UWR1A220MCL1GB数据手册

UWR1A220MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
