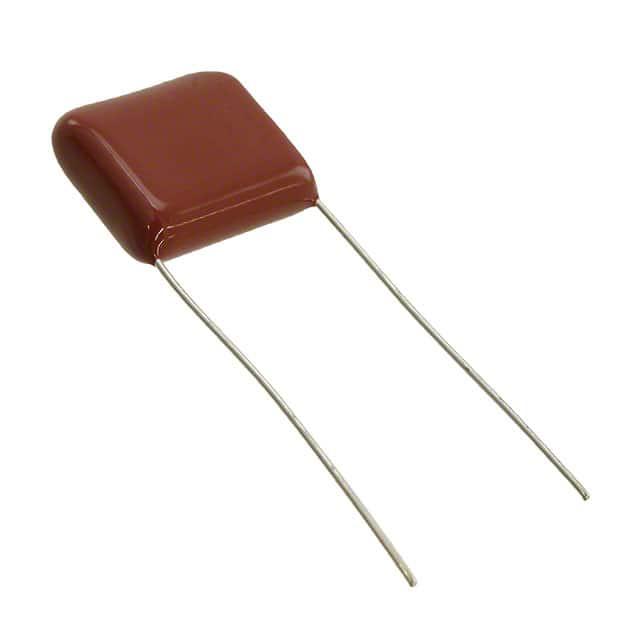

QXK2E105KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 1μF ±10% 聚酯,金属化 250V 125V 3KΩ 5101-1 通孔安装 18.5mm*7.1mm*17mm
供应商型号: 647-QXK2E105KTP
供应商: Mouser
标准整包数: 1
NICHICON 薄膜电容 QXK2E105KTP

QXK2E105KTP概述

    电子元器件技术手册:聚酯薄膜电容器

    产品简介


    聚酯薄膜电容器(QXK系列)是一种具有高可靠性和卓越高频应用性能的电子元器件。它采用聚对苯二甲酸乙二醇酯(PET)薄膜作为介质,并通过真空蒸发金属层增强导电性能。该电容器具有非感性结构,适合用于一般电子设备和通信设备。特别值得注意的是,它可以在宽温度范围内稳定工作,从-40°C到+105°C,额定温度为85°C。

    技术参数


    - 额定电压 (UR):250VDC, 400VDC, 630VDC
    - 额定电容范围 (Capacitance):0.01μF 到 10μF
    - 电容容差 (Tolerance):±5% (J), ±10% (K)
    - 介电损耗 (Dielectric Loss Tangent):≤0.8% (在1kHz 20°C下)
    - 绝缘电阻 (Insulation Resistance):C ≤ 0.33μF时≥9000 MΩ;C > 0.33μF时≥3000 MΩ
    - 耐压测试 (Withstand Voltage):
    - 端子间:额定电压×175%,1至5秒
    - 端子与外壳间:额定电压×200%,1至5秒
    - 封装 (Encapsulation):阻燃环氧树脂

    产品特点和优势


    1. 高可靠性:能够在高频应用中表现出色,尤其是在严苛的环境条件下。
    2. 自愈能力:当电容器受到过电压冲击时,可以自行修复损伤,延长使用寿命。
    3. 非感性结构:采用真空蒸发金属层的聚酯薄膜作为介质,使得电容器具有极小的电感,适用于高频电路。
    4. 紧凑尺寸:相同电容量下体积更小,节省空间。
    5. 防潮性能:采用双层环氧树脂封装,有效抵抗湿气侵蚀,确保长期稳定运行。
    6. 符合RoHS指令:不含铅、汞等有害物质,环保安全。

    应用案例和使用建议


    该电容器适用于广泛的应用场景,如通用电子设备、通信设备等。特别是在需要高频响应和小尺寸的场合,聚酯薄膜电容器表现出色。例如,在无线通信设备、LED驱动电源和汽车电子系统中都有广泛应用。
    使用建议:
    - 在设计高频电路时,需注意电容器的工作频率不应超过制造商指定的最大值。
    - 对于AC电路应用,不要直接跨接在线路上使用,而应考虑并联其他保护元件,以确保安全稳定。

    兼容性和支持


    该电容器支持切脚/成型引线类型和直插引线类型。制造商提供详细的配置参数和尺寸信息,确保电容器能够与各种PCB板组装要求相匹配。同时,厂家也提供必要的技术支持和服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:电容器在高温环境下稳定性不足
    - 解决方案:确认使用的电容器是否符合所需的额定温度范围,并避免长时间暴露在极端高温环境中。

    2. 问题:电容器在高频电路中出现异常噪声
    - 解决方案:检查电路设计,确保电容器所在的位置不会受到其他元件的干扰,并考虑增加屏蔽措施。
    3. 问题:电容器表面出现裂纹
    - 解决方案:可能是因为焊接过程中的热应力导致,建议在焊接过程中采取适当的冷却措施,并使用合适的焊料。

    总结和推荐


    总体评估:聚酯薄膜电容器QXK系列在高频应用、空间紧凑性和自愈能力方面表现突出,是一款高性能的产品。它具备出色的防潮性能和环保特性,符合现代电子设备的要求。
    推荐使用:如果您正在寻找一种能够在严苛环境下保持稳定性能的电容器,并且希望节省电路板空间,QXK系列是一个不错的选择。此外,其出色的高频性能使其成为多种应用场景的理想选择。

QXK2E105KTP参数

参数
电容值 1μF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 3KΩ
额定电压-AC 125V
额定电压-DC 250V
长*宽*高 18.5mm*7.1mm*17mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2E105KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2E105KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2E105KTP QXK2E105KTP数据手册

QXK2E105KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0355 ¥ 17.2
10+ $ 1.357 ¥ 11.4667
50+ $ 0.9911 ¥ 8.3748
100+ $ 0.924 ¥ 7.6658
500+ $ 0.6275 ¥ 5.3022
1000+ $ 0.5843 ¥ 4.9372
2000+ $ 0.5378 ¥ 4.5447
5000+ $ 0.4946 ¥ 4.1789
库存: 179
起订量: 1 增量: 1
