首页  >  产品百科  >  PCR1E221MCL1GS

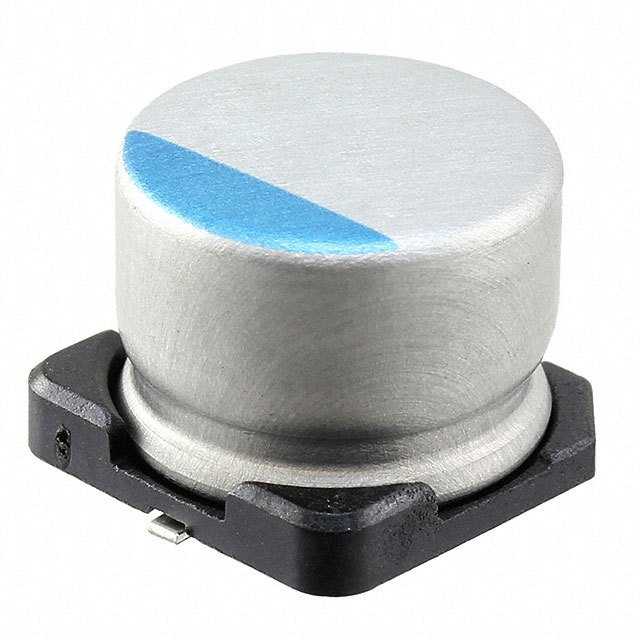

PCR1E221MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 25V ±20% 24mΩ 4000h@ 125°C 2.1A@ 100kHz SMD 贴片安装 10.3mm*10.3mm*8mm
供应商型号: UA-PCR1E221MCL1GS
供应商: 海外现货
标准整包数: 500
NICHICON 铝电解电容 PCR1E221MCL1GS

PCR1E221MCL1GS概述


    产品简介


    CONDUCTIVE POLYMER ALUMINUM SOLID ELECTROLYTIC CAPACITORS(PCRChip Type)
    这类电容器属于高级可靠性固体铝电解电容器,专为高可靠性和高电压应用设计。PCRChip系列特别适用于要求高稳定性和长期可靠性的应用场合。这些电容器具有低等效串联电阻(ESR)、高纹波电流承载能力等特点,并通过了AEC-Q200认证,符合RoHS标准,表明它们在环保方面也具备高度的合规性。

    技术参数


    | 类别 | 范围 |

    | 工作温度范围 | –55°C至+125°C |
    | 额定电压范围 | 16V至80V |
    | 额定电容范围 | 22µF至1000µF |
    | 电容容差 | ±20%(120Hz,20°C) |
    | 损耗角正切(tan δ) | ≤特定值(120Hz,20°C) |
    | 等效串联电阻(ESR) | ≤特定值(100kHz,20°C) |
    | 泄漏电流 | ≤最大0.03CV 或3µA(取较大值)|
    | 贮存寿命 | 长达1000小时,85°C,85%RH |
    | 使用寿命 | 4000小时,125°C |

    产品特点和优势


    PCRChip系列电容器的独特之处在于它们的高可靠性、耐高温和高电压。它们的低ESR使其能够有效减少电路中的能量损耗,同时承受较高的纹波电流。这些电容器还经过长寿命测试,在极端条件下依然保持稳定的性能,保证了在各种恶劣环境下仍能可靠运行。

    应用案例和使用建议


    应用案例:
    - 电源管理:适用于开关电源、稳压电源中,保证电源输出的稳定。
    - 汽车电子:适用于发动机控制单元(ECU)、电池管理系统(BMS)等关键组件。
    - 消费电子:如便携式医疗设备、通讯设备等,对稳定性要求高的设备。
    使用建议:
    - 选择合适的电容型号以匹配所需的工作电压和电容值。
    - 在焊接过程中应严格遵循规范,确保电容器表面温度不超过230°C,且焊接时间不超过60秒。
    - 考虑在高温环境下长时间运行的需要时,优先选用额定电压和电容较大的型号。

    兼容性和支持


    兼容性:
    - 该系列电容器与SMD工艺完全兼容,适合现代电子组装技术。
    - 本产品与AEC-Q200标准兼容,可用于汽车和其他高可靠性应用。
    支持和服务:
    - 厂商提供详细的用户手册和技术支持服务,涵盖安装、测试、故障排查等内容。
    - 带有详细的尺寸和封装信息,便于集成到现有电路设计中。

    常见问题与解决方案


    1. 泄漏电流过大:
    - 解决方案:检查焊接质量,确保无虚焊;检查电容器是否暴露于潮湿环境中。
    2. ESR过高:
    - 解决方案:重新校准测试条件,检查是否存在外部因素影响测试结果。
    3. 电容值变化超出容差范围:
    - 解决方案:验证是否正确存储电容器,并重新进行测量。确保测试前已恢复到20°C环境温度。

    总结和推荐


    总的来说,PCRChip系列电容器以其出色的高可靠性、高耐温能力和低ESR等特性,在众多应用场合中表现出色。对于追求高品质和高可靠性的电子产品设计来说,这些电容器是理想的选择。无论是在工业自动化、汽车电子还是高端消费电子领域,PCRChip电容器都能胜任其角色,提供卓越的性能和稳定的供电保障。因此,强烈推荐在需要高性能电容器的应用中选用PCRChip系列产品。

PCR1E221MCL1GS参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 24mΩ
工作寿命 4000h@ 125°C
纹波电流 2.1A@ 100kHz
长*宽*高 10.3mm*10.3mm*8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PCR1E221MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCR1E221MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCR1E221MCL1GS PCR1E221MCL1GS数据手册

PCR1E221MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 1.5125 ¥ 12.6748
8000+ $ 1.235 ¥ 10.3493
库存: 4000
起订量: 2000 增量: 500
交货地:
最小起订量为:2000
合计: ¥ 25349.6
