首页  >  产品百科  >  UPM1H331MHD6

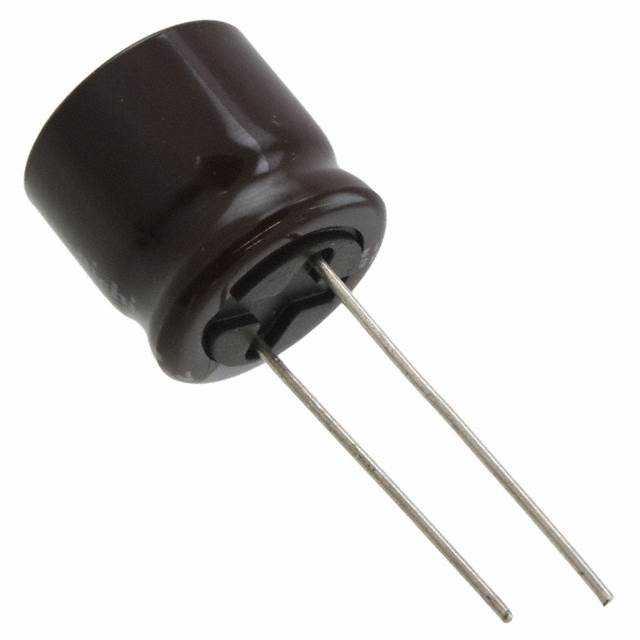

UPM1H331MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 50V ±20% 5000h@ 105°C 1.21A@ 10kHz,925mA@ 120Hz 通孔安装 15mm(宽度)*17mm(高度)
供应商型号: 647-UPM1H331MHD6
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPM1H331MHD6

UPM1H331MHD6概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键元件。本手册介绍的是型号为UPM和UPW的铝电解电容器,它们具有低阻抗和高可靠性等特点。这类电容器的主要功能是存储和释放电荷,通常用于电源滤波、耦合和旁路等电路中。其广泛应用领域包括消费电子产品、通信设备、汽车电子和工业控制等领域。

    技术参数


    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:1µF 至 15000µF
    - 温度范围:-55°C 至 +105°C
    - 额定电压频率系数:
    - 6.3V 至 100V:10kHz 至 200kHz 时为 1
    - 160V 至 450V:50Hz 时为 0.80,120Hz 时为 1.00,300Hz 时为 1.25,1kHz 时为 1.40,10kHz 及以上为 1.60
    - 漏电流:最大为 0.03CV 或 4µA,取较大值
    - 损耗角正切(tan δ):最大为 0.25(具体数值根据额定电压变化)
    - 容差:±20%(在 120Hz 和 20°C 条件下)

    产品特点和优势


    1. 低阻抗和高可靠性:通过特殊设计的材料和工艺,这些电容器能够在高负载条件下保持稳定性能,耐受5000小时的负荷寿命。
    2. 宽泛的容值和电压范围:提供了从1µF到15000µF的多种容值,适用于不同的应用需求。
    3. 符合RoHS标准:确保无铅环保。
    4. AEC-Q200认证:表明其能够满足汽车行业的严格要求。

    应用案例和使用建议


    - 开关电源滤波:UPM和UPW系列电容器由于其低阻抗特性,适合用于开关电源中的输出滤波,有效抑制高频噪声,提高电源稳定性。
    - 音频设备耦合:在音频放大器和扬声器中使用,以隔离直流成分并传递音频信号。
    - 电源滤波器:在大电流电源模块中,用于平滑输出电压,降低纹波。
    使用建议:
    - 在选择具体型号时,应根据所需的工作电压和电容值来确定,确保不会过压运行。
    - 安装时要注意散热问题,避免长时间高负荷运行导致温度过高。
    - 确保正确安装极性,避免反接损坏电容器。

    兼容性和支持


    - 这些电容器与大多数标准PCB布局兼容,可直接焊接在PCB上。
    - 厂商提供全面的技术支持,包括应用指南、故障排除指南及详细的产品文档。

    常见问题与解决方案


    1. 问题:电容器发热严重。
    - 解决方案:检查是否超过额定电压或电流,确认是否有足够的散热措施。
    2. 问题:电容器爆裂。
    - 解决方案:检查是否存在过压情况,或者是否在错误的方向上安装了电容器。
    3. 问题:漏电流过大。
    - 解决方案:检查工作电压和温度是否超出规范,必要时更换新的电容器。

    总结和推荐


    总体而言,UPM和UPW系列铝电解电容器凭借其低阻抗、高可靠性和宽泛的工作条件,非常适合应用于各类高要求的电子产品中。其广泛的额定电压和电容范围使其成为设计师的不二之选。然而,在选择具体型号时,需要仔细考虑应用场景和工作条件,以确保最佳性能和使用寿命。因此,我们推荐在符合上述特性的应用中使用这些电容器。

UPM1H331MHD6参数

参数
电容值 330μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.21A@ 10kHz,925mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 15mm(宽度)*17mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPM1H331MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1H331MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1H331MHD6 UPM1H331MHD6数据手册

UPM1H331MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8285 ¥ 15.4508
10+ $ 1.219 ¥ 10.3006
50+ $ 0.9284 ¥ 7.845
100+ $ 0.8437 ¥ 7.1293
500+ $ 0.702 ¥ 5.9319
700+ $ 0.6685 ¥ 5.649
2100+ $ 0.6227 ¥ 5.2614
5600+ $ 0.5996 ¥ 5.0662
10500+ $ 0.5964 ¥ 5.0396
库存: 215
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.45
直接购买
加入购物车
