PLF0J681MDO1

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 6.3V ±20% 6mΩ 2000h@ 105°C 6.3A@ 100kHz 通孔安装 13mm(宽度)*13mm(高度)
供应商型号: 647-PLF0J681MDO1
供应商: Mouser
标准整包数: 1

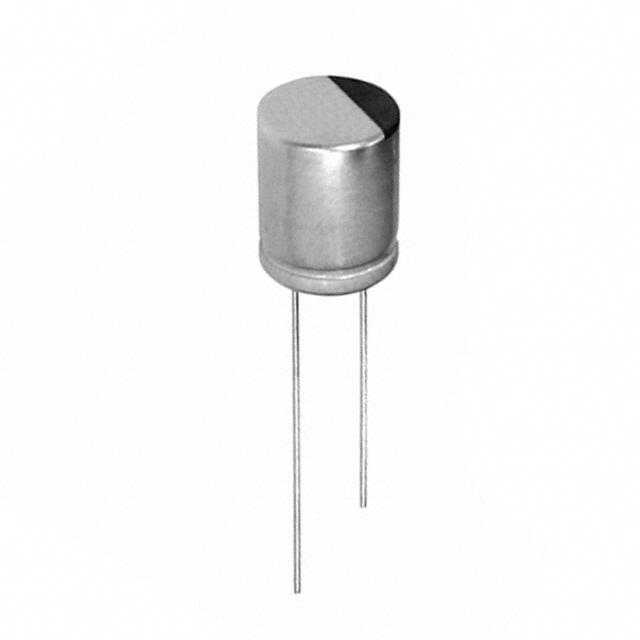

NICHICON 铝电解电容 PLF0J681MDO1

PLF0J681MDO1概述


    产品简介


    电子元器件:导电聚合物铝固体电解电容器(PLF系列)
    本系列产品属于导电聚合物铝固体电解电容器,专为高可靠性应用设计,具有低等效串联电阻(ESR)、高纹波电流承载能力等特点。产品广泛应用于消费类电子产品、工业控制设备、汽车电子以及通信系统等领域,尤其适合需要高频率响应和长寿命的应用场景。

    技术参数


    | 参数名称 | 规格范围 |

    | 温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 2.5V 至 25V |
    | 额定电容范围 | 6.8µF 至 1500µF |
    | 容量公差 | ±20%(120Hz, 20°C) |
    | 损耗角正切(tan δ) | ≤规定值(120Hz, 20°C) |
    | 等效串联电阻(ESR) | ≤规定值(100kHz, 20°C) |
    | 泄漏电流(额定电压下) | ≤规定值(120分钟,105°C直流电压) |
    | 阻焊热冲击耐受性 | 满足RoHS指令 |
    其他特点:
    - 质量寿命:105°C条件下负载寿命可达2000小时。
    - 防潮性能:60°C,90%RH条件下满足1000小时稳定状态要求。
    - 铅焊热冲击:峰值温度不超过265°C。
    - 标记:顶部海军蓝印刷。

    产品特点和优势


    1. 低ESR与高纹波电流承载能力:相较于传统铝电解电容器,PLF系列通过采用先进的导电聚合物材料显著降低了ESR值,同时增强了对高频大电流环境的适应能力。
    2. 宽广的工作温度范围:适用于极端气候条件下的稳定运行。
    3. 出色的长期稳定性:经过严格的老化测试验证,使用寿命长。
    4. 符合环保标准:完全符合RoHS指令。

    应用案例和使用建议


    典型应用案例:
    - 消费电子设备中的滤波电路。
    - 工业自动化领域的电源模块。
    - 汽车电子设备中的稳压及信号处理。
    使用建议:
    - 根据具体工作频率选择合适的电容器型号以确保最佳性能。
    - 确保安装时遵守正确的焊接条件,避免因高温导致损坏。
    - 在低温环境中使用时注意保持适当的预热时间。

    兼容性和支持


    PLF系列电容器与其他主流电子元器件具有良好的兼容性,适用于多种电路板设计。制造商提供全面的技术支持和服务保障,包括详细的规格说明书、样品申请以及定制化解决方案等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流异常增大 | 检查焊接质量和使用环境是否符合要求 |
    | 纹波电流过大导致发热 | 更换更高规格的电容器 |
    | 容量衰减过快 | 重新检查设计是否满足散热需求 |

    总结和推荐


    综上所述,PLF系列导电聚合物铝固体电解电容器凭借其卓越的技术指标和广泛的适用性,在众多行业中表现出色。无论是追求高性能还是经济实惠的选择,此系列产品都值得信赖。因此,我们强烈推荐将此系列电容器用于需要高性能、长寿命和良好可靠性的场合。
    如果您正在寻找一款能够应对复杂工况挑战的电容器,PLF系列将是您的理想之选!

PLF0J681MDO1参数

参数
电容值 680μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 6mΩ
纹波电流 6.3A@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 13mm(宽度)*13mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

PLF0J681MDO1厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PLF0J681MDO1数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PLF0J681MDO1 PLF0J681MDO1数据手册

PLF0J681MDO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.978 ¥ 16.7141
10+ $ 1.3225 ¥ 11.1751
50+ $ 0.9999 ¥ 8.4492
100+ $ 0.9141 ¥ 7.5837
500+ $ 0.7484 ¥ 6.3243
1000+ $ 0.6977 ¥ 5.8954
2000+ $ 0.634 ¥ 5.357
5000+ $ 0.5922 ¥ 5.0041
库存: 1302
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.71
