UPM1H221MHD6TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 50V ±20% 5000h@ 105°C 670mA@ 120Hz,920mA@ 10kHz 通孔安装 12.5mm*15mm*17mm
供应商型号: 647-UPM1H221MHD6TD
供应商: Mouser
标准整包数: 1

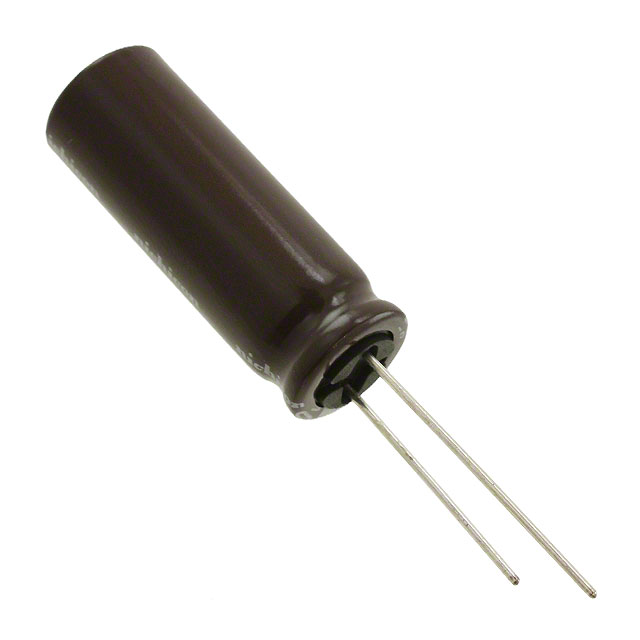

NICHICON 铝电解电容 UPM1H221MHD6TD

UPM1H221MHD6TD概述

    铝电解电容器产品技术手册解析

    1. 产品简介


    产品类型:铝电解电容器
    主要功能:储存和释放电能,用于平滑电路、滤波、耦合和去耦等应用。
    应用领域:广泛应用于工业控制、电源管理、消费电子、汽车电子等领域。

    2. 技术参数


    以下是关键的技术规格和性能参数:
    | 参数 | 值/范围 |

    | 额定电压 | 6.3V 至 450V |
    | 额定容量 | 1µF 至 15000µF |
    | 容差 | ±20% |
    | 工作温度范围 | -55°C 至 +105°C (-40°C 至 +105°C 高压) |
    | 泄漏电流 | 视容量而定(例如:1000µF ≤ 0.04CV + 100µA) |
    | 阻抗 | 不同频率下的最大值见图表 |
    | 纹波电流 | 视型号不同,最大可达数千毫安 |

    3. 产品特点和优势


    - 低阻抗、高可靠性:经过5000小时负载寿命测试(105°C),小型号如6.3V至100V的产品表现更佳。
    - 宽泛容量选择:基于E12系列标准提供多种容量选择。
    - 环保合规:符合RoHS指令及欧盟最新环保要求。
    - 耐用性:AEC-Q200认证确保其适用于严苛环境。

    4. 应用案例和使用建议


    典型应用:用于开关电源、DC-DC转换器、电机驱动电路中滤波和平滑处理。
    使用建议:
    - 确保电容器的工作条件(电压、电流)不超过额定值,避免过热。
    - 在高频电路中使用时,优先选用较小尺寸的型号以减少寄生效应。

    5. 兼容性和支持


    兼容性:与主流SMD和通孔设计兼容,可直接替换传统型号。
    技术支持:制造商提供详尽的技术文档、样品服务以及定制化解决方案支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流异常增大 | 检查是否存在物理损坏或超温操作 |
    | 容量下降明显 | 更换符合更高耐久性的产品 |
    | 温度过高 | 降低工作电流或增加散热措施 |

    7. 总结和推荐


    综合评估:这款铝电解电容器以其卓越的可靠性和广泛的适用性成为市场的热门选择。其低阻抗特性尤其适合现代高效能电子产品的需求。
    推荐结论:强烈推荐给需要高性能铝电解电容的工程师和采购人员,特别适合对高可靠性和宽温适应性有严格要求的应用场合。

UPM1H221MHD6TD参数

参数
电容值 220μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 670mA@ 120Hz,920mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 12.5mm*15mm*17mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装

UPM1H221MHD6TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1H221MHD6TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1H221MHD6TD UPM1H221MHD6TD数据手册

UPM1H221MHD6TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1385 ¥ 9.6203
10+ $ 0.7395 ¥ 6.2484
50+ $ 0.5511 ¥ 4.6568
100+ $ 0.4994 ¥ 4.2199
500+ $ 0.364 ¥ 3.0755
1000+ $ 0.3229 ¥ 2.7287
2000+ $ 0.3143 ¥ 2.6557
5000+ $ 0.2877 ¥ 2.4311
10000+ $ 0.2741 ¥ 2.3157
库存: 493
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.62
直接购买
加入购物车
