PCV2A180MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 18μF 100V ±20% 41mΩ 3000h@ 105°C 2.1A@ 100 kHz 贴片安装 10.3mm*10.3mm*12.7mm
供应商型号: F-PCV2A180MCL1GS
供应商: 海外现货
标准整包数: 400

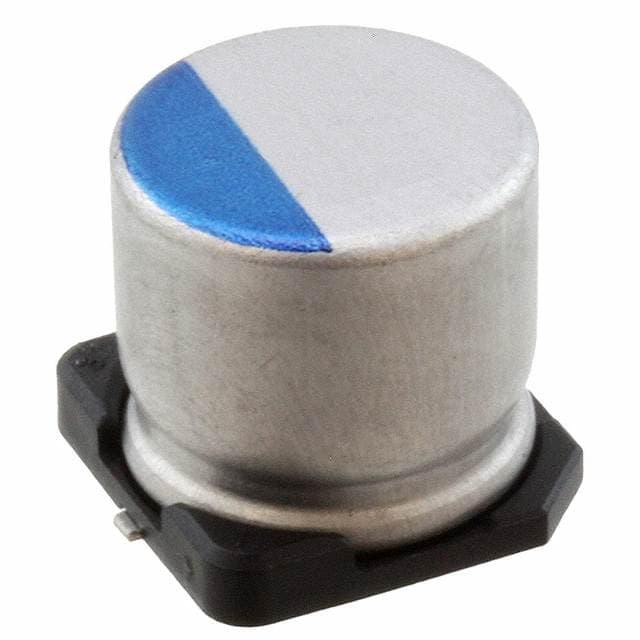

NICHICON 铝电解电容 PCV2A180MCL1GS

PCV2A180MCL1GS概述

    Conductive Polymer Aluminum Solid Electrolytic Capacitors - PCVChip Type, High Voltage / Long Life

    1. 产品简介


    本产品是一款导电聚合物铝固体电解电容器,适用于各种高电压、长寿命的应用场景。PCVChip系列产品具备出色的性能和稳定性,广泛应用于消费电子、工业控制、汽车电子以及通信设备等领域。

    2. 技术参数


    - 温度范围:工作温度为-55°C至+105°C。
    - 额定电压:16V至125V。
    - 额定电容:5.6μF至680μF。
    - 电容容差:±20%(120Hz,20°C)。
    - 损耗角正切(tan δ):≤指定值(120Hz,20°C)。
    - 等效串联电阻(ESR):≤指定值(1kHz,20°C)。
    - 漏电流:≤指定值(105°C,2分钟内)。
    负载寿命:
    - 在105°C下可承受3000小时的负载寿命。
    - 高温、湿热条件下的耐久性良好。
    - 焊接热冲击测试符合标准要求。
    兼容性:
    - 支持铅-free回流焊工艺,最高温度为260°C。
    - 符合RoHS指令(2011/65/EU, (EU)2015/863)。
    - AEC-Q200认证。

    3. 产品特点和优势


    - 高电压能力:最大可承受至125V的电压。
    - 低ESR:有效降低电路的阻抗,提高整体效率。
    - 高纹波电流:能够承受较高的纹波电流,适用于高电流需求的应用场景。
    - 良好的可靠性:通过高温、湿热条件下的严格测试。
    - 符合环保标准:满足RoHS和AEC-Q200标准,适用于对环保要求高的应用场景。

    4. 应用案例和使用建议


    - 消费电子:适用于手机、平板电脑等便携式设备的电源管理模块。
    - 工业控制:可用于工控设备中的稳压电路。
    - 汽车电子:适用于车载音响系统、ECU等关键部件。
    - 通信设备:用于通信基站的电源管理和滤波电路。
    使用建议:
    - 根据实际应用场景选择合适的电容型号。
    - 确保焊接过程符合规定的回流焊条件。
    - 定期检测电容器的工作状态,以确保其稳定运行。

    5. 兼容性和支持


    - 兼容性:与主流电子元件和设备具有良好的兼容性。
    - 厂商支持:提供详尽的技术文档、样品和技术支持服务。
    - 售后服务:对于客户提出的任何问题,厂商承诺及时响应并提供解决方案。

    6. 常见问题与解决方案


    - Q: 产品在长时间使用后是否会出现性能下降?
    A: 在规定的工作条件下,经过严格的测试和验证,PCVChip系列电容器能够保持长期稳定的性能表现。

    - Q: 如何检测漏电流是否正常?
    A: 漏电流检测需在规定的温度和时间条件下进行,如存在疑问,可在DC额定电压连续施加120分钟后测量。

    7. 总结和推荐


    PCVChip系列电容器以其高电压、长寿命、低ESR和高纹波电流等优势,成为众多应用场景的理想选择。特别是其在高可靠性要求的应用环境中表现出色,适用于工业、汽车和通信等领域。鉴于其优异的性能和可靠性,我们强烈推荐使用该系列产品。

PCV2A180MCL1GS参数

参数
电容值 18μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 41mΩ
纹波电流 2.1A@ 100 kHz
工作寿命 3000h@ 105°C
长*宽*高 10.3mm*10.3mm*12.7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PCV2A180MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCV2A180MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCV2A180MCL1GS PCV2A180MCL1GS数据手册

PCV2A180MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
