UHV1V222MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 35V ±20% 6000h@ 105°C 2.993A@ 120Hz,3.99A@ 100 kHz 通孔安装 16mm*25mm*27mm
供应商型号: 647-UHV1V222MHD1TN
供应商: Mouser
标准整包数: 1

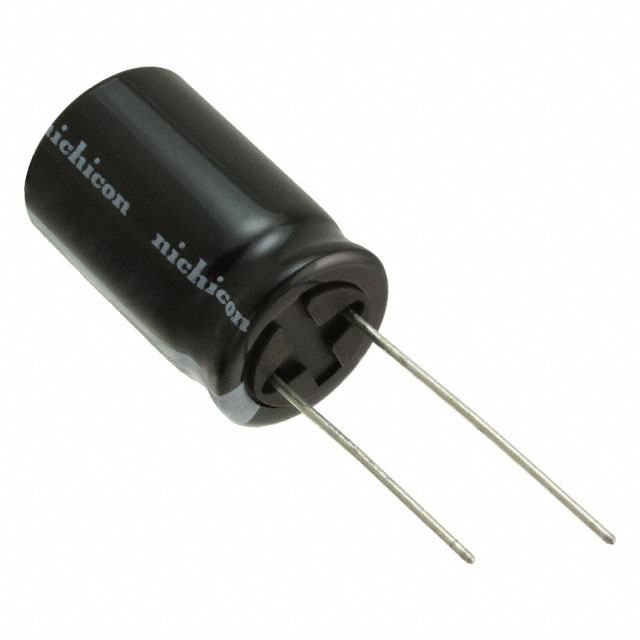

NICHICON 铝电解电容 UHV1V222MHD1TN

UHV1V222MHD1TN概述

    铝电解电容器:UHV高纹波低阻抗型

    产品简介


    铝电解电容器是一种常见的电子元器件,主要用于储存和释放电能。本产品线中的UHV系列铝电解电容器特别适用于需要高纹波电流和低阻抗的应用场合。其具有体积小、耐高频率范围的特点,符合RoHS环保标准。该系列还获得了日本可靠性中心电子元器件认证(Certification No. RCJ-03-23C)。

    技术参数


    - 额定电压范围: 6.3V 至 35V
    - 额定容量范围: 47μF 至 8200μF
    - 容差: ±20%(在120Hz, 20℃条件下)
    - 漏电流: 在20℃下施加额定电压2分钟后,漏电流不超过0.01CV或3μA,取较大值
    - 损耗角正切(tan δ): 见上文表格
    - 稳定性: 低温环境下变化幅度为±25%
    - 使用寿命: 经过DC偏压和额定纹波电流处理后,在105℃环境下连续运行6000小时(对于φD=5和6.3的情况为5000小时),峰值电压不超出额定电压
    - 尺寸范围: 从5×11mm到16×25mm
    - 最大阻抗: 在20℃/100kHz时小于等于表中数值

    产品特点和优势


    - 小型化设计: 相比同等级别的其他电容器,UHV系列提供了更小的体积。
    - 高纹波电流: 由于内部结构的改进,可以承受更高的纹波电流而不影响其稳定性和寿命。
    - 低阻抗: 适合高频应用,能够在宽广的温度范围内保持较低的阻抗。
    - 长寿命: 设计上考虑到了长期工作的需求,即使在恶劣条件下也能保持较长的使用寿命。
    - 环保材料: 符合RoHS标准,使用无铅材料。

    应用案例和使用建议


    - 电源管理: UHV系列电容器可以有效地过滤输入电源中的噪声,提高系统的整体效率。
    - 电机驱动: 其出色的纹波电流能力使得它们成为电机驱动电路的理想选择。
    - LED照明: 尤其适用于需要良好热管理和高光效的LED驱动电源。
    使用建议:
    - 在安装前仔细检查电容器的型号以确保其参数与系统匹配。
    - 注意散热问题,避免因过热导致的寿命缩短。
    - 在极端温度环境下使用时,要考虑到电容器的工作性能可能有所下降。

    兼容性和支持


    - UHV系列电容器具有广泛的适用性,能够与多种电子设备和电路板兼容。
    - 厂商提供详尽的技术文档和支持服务,帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 为什么电容器会在高温下出现异常?
    - A: 过高的温度会导致电介质老化加速,降低电容器的使用寿命。建议采取适当的散热措施。

    - Q: 如何判断电容器是否损坏?
    - A: 检查电容器是否有膨胀、泄露或者短路现象。如果发现这些问题,应立即更换电容器。

    - Q: UHV电容器是否可以通过焊接进行安装?
    - A: 是的,但要注意焊接时温度不要过高,以免损伤电容器内部结构。

    总结和推荐


    综上所述,UHV系列铝电解电容器凭借其小型化、高纹波电流、低阻抗及长寿命等特点,非常适合应用于电源管理、电机驱动等领域。无论是从性能还是环保角度来看,该系列产品都是值得推荐的选择。强烈建议工程师们根据具体的应用需求选择合适的型号,以获得最佳的效果。

UHV1V222MHD1TN参数

参数
电容值 2.2mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.993A@ 120Hz,3.99A@ 100 kHz
工作寿命 6000h@ 105°C
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装,弹夹装

UHV1V222MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1V222MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1V222MHD1TN UHV1V222MHD1TN数据手册

UHV1V222MHD1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1965 ¥ 18.5604
10+ $ 1.4835 ¥ 12.5356
50+ $ 1.122 ¥ 9.4809
100+ $ 0.9185 ¥ 7.6202
500+ $ 0.9007 ¥ 7.6111
1000+ $ 0.8705 ¥ 7.3556
2000+ $ 0.7749 ¥ 6.5479
5000+ $ 0.6552 ¥ 5.5364
10000+ $ 0.6258 ¥ 5.288
库存: 3184
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.56
