LGR2G151MELA40

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 400V ±20% 10000h@ 105°C 1.1726A@ 50 kHz,820mA@ 120Hz 5101-4 卡入式安装,按扣安装,通孔安装 25mm*40mm*42mm
供应商型号: LGR2G151MELA40
供应商: TME
标准整包数: 1

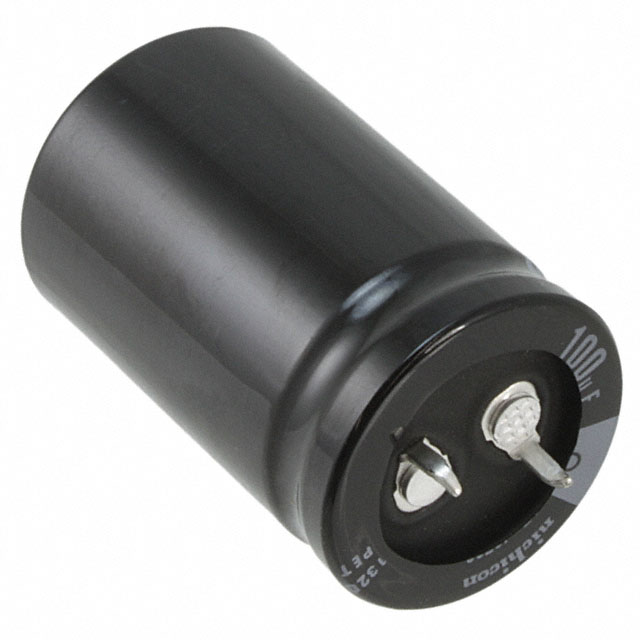

NICHICON 铝电解电容 LGR2G151MELA40

LGR2G151MELA40概述

    ALUMINUM ELECTROLYTIC CAPACITORS: LGR Series

    1. 产品简介


    铝电解电容器是广泛应用于电源滤波、耦合、旁路及信号处理等领域的关键电子元器件。本文重点介绍的是LGR系列铝电解电容器,其独特的设计使其在各种高要求的应用中表现出色。这类电容器具有较长的使用寿命和高可靠性,适用于工业控制、通信设备、汽车电子、消费电子等多个领域。

    2. 技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40至+105°C(200至250V)
    -25至+105°C(400至450V) |
    | 额定电压范围 | 200至450V |
    | 额定容量范围 | 39至1500µF |
    | 容量公差 | ±20%在120Hz,20°C |
    | 损耗角正切 (tan δ) | 最大值0.15 (200至400V)
    最大值0.20 (450V) |
    | 额定纹波电流 | 在105°C下持续10000小时 |
    | 爬电距离和电气间隙 | 符合RoHS指令 (2011/65/EU, (EU)2015/863) |

    3. 产品特点和优势


    LGR系列铝电解电容器具有以下显著特点:
    - 长寿命保障:该系列能够在高达105°C的工作环境下提供长达10000小时的稳定运行,显著提高了设备的整体寿命。
    - 低损耗:低损耗角正切(tan δ)特性确保了电容器在高频下的良好性能。
    - 高可靠性:符合RoHS标准,采用环保材料制造,确保在长期使用过程中对环境友好且安全可靠。
    - 广泛适用性:额定电压和容量范围广,适用于多种高要求应用场景。

    4. 应用案例和使用建议


    LGR系列铝电解电容器被广泛应用于多个领域,例如:
    - 电源系统:用于电源滤波和储能,保证稳定的电力供应。
    - 工业控制:用于各种控制器和传感器的耦合和滤波。
    - 汽车电子:在恶劣环境条件下提供可靠的电容存储能力。
    使用建议:
    - 确保安装时极性正确,避免反向接线导致损坏。
    - 使用适当的散热措施以保持温度在规定范围内,延长电容器寿命。
    - 定期检查电容器状态,如有异常及时更换。

    5. 兼容性和支持


    LGR系列铝电解电容器在标准尺寸和接线方式上具有高度兼容性,能够方便地集成到现有系统中。制造商提供详尽的技术文档和支持服务,帮助客户更好地理解和应用这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器容量下降 | 检查是否过热或过度纹波电流,调整工作条件 |
    | 泄漏电流增大 | 清洁引脚和安装点,确保良好的电气连接 |
    | 损耗角正切值超出规范 | 更换电容器,确保符合产品规格要求 |

    7. 总结和推荐


    LGR系列铝电解电容器凭借其卓越的性能、长寿命和广泛的应用范围,在电子设备中扮演着至关重要的角色。其优异的设计和可靠的性能使其成为许多高要求应用的理想选择。因此,我们强烈推荐使用LGR系列铝电解电容器,以确保系统的长期稳定性和可靠性。

LGR2G151MELA40参数

参数
电容值 150μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.1726A@ 50 kHz,820mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 25mm*40mm*42mm
通用封装 5101-4
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LGR2G151MELA40厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGR2G151MELA40数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGR2G151MELA40 LGR2G151MELA40数据手册

LGR2G151MELA40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.825 ¥ 31.0284
25+ $ 3.42 ¥ 28.899
50+ $ 3.252 ¥ 26.3344
100+ $ 3.144 ¥ 25.4599
250+ $ 3.06 ¥ 24.7796
库存: 205
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 310.28
