首页  >  产品百科  >  UCY2G330MHD3

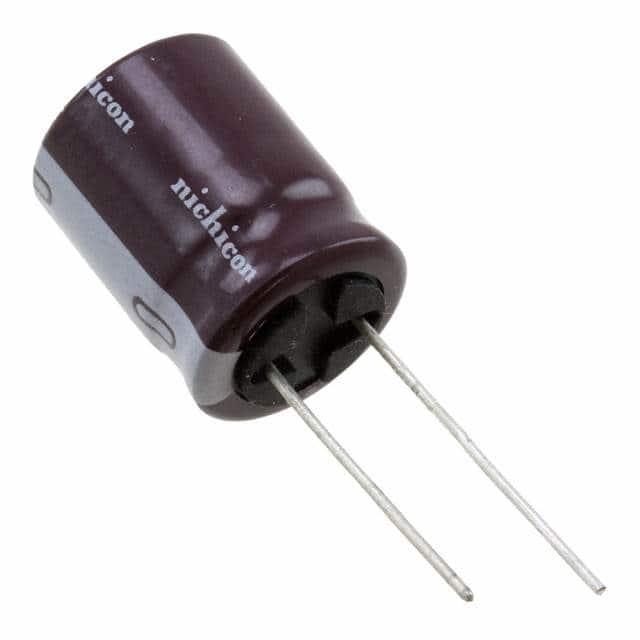

UCY2G330MHD3

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 400V ±20% 12000h@ 105°C 450mA@ 120Hz,900mA@ 100kHz 通孔安装 16mm*20mm*21.5mm
供应商型号: AV-A-NCHUCY2G330MHD3
供应商: Avnet
标准整包数: 50
NICHICON 铝电解电容 UCY2G330MHD3

UCY2G330MHD3概述


    产品简介


    产品名称:铝电解电容器
    型号:UCY
    产品类型:小型化、高纹波电流、高可靠性铝电解电容器
    主要功能:能够承受高达10000到12000小时的工作寿命,适用于需要高稳定性和长寿命的应用场合。
    应用领域:广泛应用于灯具的镇流电路、消费电子、工业设备、汽车电子等领域。

    技术参数


    - 温度范围:–40至+105°C(160至400V),–25至+105°C(420至500V)
    - 额定电压范围:160至500V
    - 额定电容范围:6.8至680μF
    - 电容公差:±20%(120Hz,20°C)
    - 漏电流:在20°C下施加额定电压1分钟后,漏电流不超过0.04CV+100(μA)
    - 损耗角正切值(tan δ):最大值为0.24(400V及以下);最大值为0.20(160V至350V)
    - 低温稳定性:-40°C至+20°C时,损耗角正切值小于或等于初始值
    - 使用寿命:额定纹波电流测试后,经过DC偏压和额定纹波电流连续施加12000小时(10000小时对于20L及以下,500V)
    - 铅含量:无铅焊接引线,无铅PET套筒
    - 阻抗比(ZT/Z20):最大值为200%
    - 尺寸代码:φD × L(mm)

    产品特点和优势


    - 高纹波电流:能够承受高达10000到12000小时的工作寿命,确保长期稳定性。
    - 可靠性:通过严格的AEC-Q200认证,确保了产品的质量和可靠性。
    - 环境适应性:能够在-40至+105°C的温度范围内工作,适合多种恶劣环境。
    - 无铅材料:采用无铅焊接引线和无铅PET套筒,符合RoHS标准,满足环保要求。

    应用案例和使用建议


    - 灯具镇流电路:UCY系列电容器特别适用于灯具的镇流电路,能够有效吸收高频噪声和提供稳定的电源供应。
    - 消费电子:适用于各种消费电子产品中,如电视、音响等,确保设备的可靠运行。
    - 工业设备:在工业设备中,可以作为滤波器使用,提供稳定的电源环境。
    使用建议:
    - 确保在规定的温度范围内使用,以保证最佳性能和延长使用寿命。
    - 注意纹波电流的最大值,避免超过额定值造成损坏。
    - 在安装时尽量保持良好的散热环境,以减少因过热导致的失效。

    兼容性和支持


    - 兼容性:UCY系列电容器具有良好的兼容性,可以与其他主流品牌的电容器互换使用。
    - 支持和服务:厂家提供全面的技术支持和售后服务,包括产品咨询、技术指导、故障排查等。

    常见问题与解决方案


    - 问题一:电容器漏电流过高。
    - 解决方案:检查工作温度是否超出规定范围,或者是否有外部干扰影响。如问题依旧,请联系技术支持。
    - 问题二:电容器工作不稳定。
    - 解决方案:确认纹波电流不超过额定值,检查安装位置是否有良好的散热条件。
    - 问题三:电容器损坏。
    - 解决方案:检查电路连接是否正确,确认电压和电流参数是否在允许范围内。如有必要,请更换新的电容器并重新测试。

    总结和推荐


    UCY系列铝电解电容器是一款集高性能、高可靠性于一体的优质产品。它不仅能在极端条件下保持稳定性能,还具备出色的耐久性和环境适应能力。针对不同的应用需求,提供了丰富的规格选择。总的来说,UCY系列铝电解电容器是各类电子设备的理想选择,值得向用户推荐。

UCY2G330MHD3参数

参数
电容值 33μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 450mA@ 120Hz,900mA@ 100kHz
工作寿命 12000h@ 105°C
长*宽*高 16mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2G330MHD3厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2G330MHD3数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2G330MHD3 UCY2G330MHD3数据手册

UCY2G330MHD3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.8703 ¥ 7.7025
600+ $ 0.8628 ¥ 7.6355
库存: 11400
起订量: 200 增量: 50
交货地:
最小起订量为:200
合计: ¥ 1540.5
直接购买
加入购物车
