首页  >  产品百科  >  UWX1A221MCL1GB

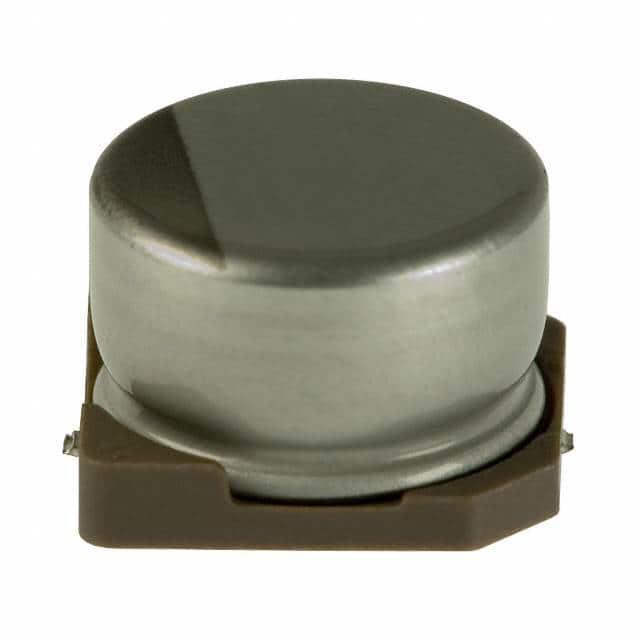

UWX1A221MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 10V ±20% 2000h@ 85°C 135mA@ 120Hz,202.5mA@ 10kHz 5101-4 贴片安装 8.3mm*8.3mm*5.5mm
供应商型号: 1823605
供应商: element14
标准整包数: 1
NICHICON 铝电解电容 UWX1A221MCL1GB

UWX1A221MCL1GB概述

    CAT.8100J 铝电解电容器技术手册

    1. 产品简介


    CAT.8100J 是一款高密度表面贴装铝电解电容器,适用于PC板上的自动安装设备。其紧凑的芯片型设计使得高度仅为5.5mm,非常适用于空间受限的应用场合。这些电容器符合RoHS指令(2011/65/EU, (EU)2015/863),并且满足AEC-Q200标准,确保在汽车和其他严苛环境中可靠运行。CAT.8100J主要应用于电信、工业自动化、医疗设备等领域,提供稳定的电力支持和电容储存功能。

    2. 技术参数


    - 温度范围:-40°C至+85°C
    - 额定电压范围:4V至50V
    - 额定电容范围:1µF至330µF
    - 电容公差:±20%(120Hz, 20°C)
    - 漏电流:在施加额定电压后2分钟内,漏电流不大于0.01CV或3µA,取其中较大者
    - 损耗角正切(tan δ):最大值见下表
    - 低温稳定性:在-40°C下保持良好的性能
    - 耐久性:在85°C下的负载寿命为2000小时
    - 焊锡耐热性:经过30秒250°C高温处理后仍能满足特性要求
    - 标记:顶部黑字标记
    | 额定电压 (V) | tan δ (MAX.) |

    | 6.3 | 0.26 |
    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.12 |

    3. 产品特点和优势


    - 小型化设计:高度仅5.5mm,适合高密度PCB板的设计需求。
    - 可靠性:符合AEC-Q200标准,适合汽车及其他严苛环境应用。
    - 高温性能:能承受高达85°C的工作温度,具备优秀的耐高温性能。
    - 低漏电流:确保长时间稳定运行,减少能量损失。
    - 广泛适用性:符合RoHS指令,适合多种应用场景。

    4. 应用案例和使用建议


    应用案例:CAT.8100J铝电解电容器广泛应用于通信设备中的电源滤波电路,如路由器、交换机和基站等。在工业自动化领域,它们被用于电机控制和伺服驱动系统中,提供稳定的电力供应。
    使用建议:
    - 确保在安装过程中遵守正确的焊接温度曲线,以避免对电容器造成损坏。
    - 选择适当的电容值和额定电压,以匹配应用的具体要求。
    - 考虑到长时间工作时的散热问题,建议增加外部散热措施。

    5. 兼容性和支持


    CAT.8100J铝电解电容器具有良好的兼容性,可以与其他同类产品和电路设计完美配合。制造商提供了详细的安装指南和技术支持,确保用户能够正确安装并充分发挥其性能。

    6. 常见问题与解决方案


    问题1:在高湿度环境下工作时,电容器的寿命如何?
    - 解决方案:定期检查电容器的状态,并确保环境湿度不超过规定的范围。必要时,采取防潮措施。
    问题2:电容器在极端温度下的性能表现如何?
    - 解决方案:在极端低温或高温条件下,确保电容器按照规定的工作温度范围操作。在低温环境下,需注意电容器的起始电容变化,确保其稳定性。

    7. 总结和推荐


    CAT.8100J铝电解电容器以其小型化设计、高可靠性及广泛的适用性,在多种应用场合中表现出色。其卓越的耐高温性能和低漏电流特性使其成为现代电子设备的理想选择。综合考虑其技术参数和应用优势,我们强烈推荐此款电容器用于高要求的电力应用场合。

UWX1A221MCL1GB参数

参数
电容值 220μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 135mA@ 120Hz,202.5mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 8.3mm*8.3mm*5.5mm
通用封装 5101-4
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWX1A221MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWX1A221MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWX1A221MCL1GB UWX1A221MCL1GB数据手册

UWX1A221MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.2848
50+ ¥ 1.3362
100+ ¥ 0.8894
250+ ¥ 0.8119
500+ ¥ 0.7334
1000+ ¥ 0.6548
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.28
