UMW1V470MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 1000h@ 85°C 120mA@ 10kHz,80mA@ 120Hz 通孔安装 8mm(长度)*6mm(高度)
供应商型号: TS-UMW1V470MDD
供应商: 海外现货
标准整包数: 200

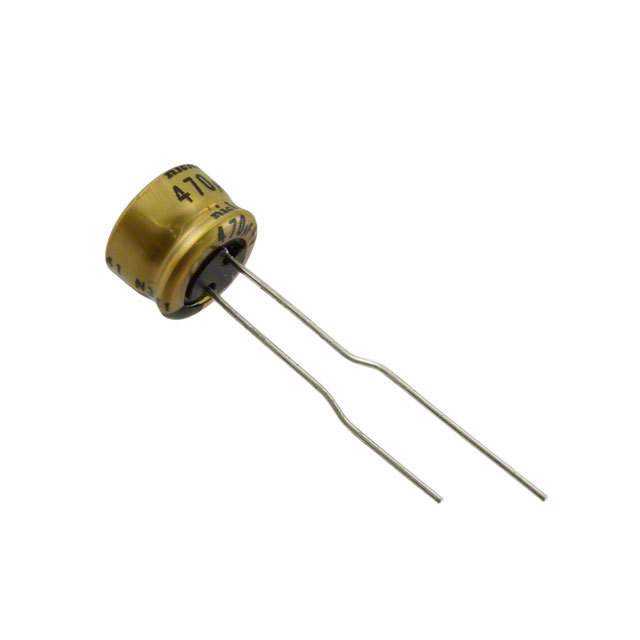

NICHICON 铝电解电容 UMW1V470MDD

UMW1V470MDD概述

    铝电解电容器产品技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种常见的电子元器件,主要用于存储和释放电能。它们广泛应用于音频设备、电源管理和各类电路板中。本手册介绍的产品系列为UMW型铝电解电容器,特别适用于一般音频设备,且具有良好的耐高温和低阻抗特性。

    技术参数


    以下是UMW系列铝电解电容器的技术规格:
    - 额定电压范围:4V至50V
    - 额定容量范围:1μF至470μF
    - 容差:±20%
    - 泄漏电流:在20°C下施加额定电压2分钟后,泄漏电流不超过0.01CV或3μA(以较大者为准)
    - 损耗角正切(tanδ):最大值见下表
    - 温度范围:-40°C至+85°C
    - 稳定特性:低温稳定性良好
    - 寿命测试:在85°C下无负载储存1000小时后,符合规定值
    | 额定电压(V) | tanδ(max) |

    | 4 | 0.35 |
    | 6.3 | 0.24 |
    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 50 | 0.10 |

    产品特点和优势


    UMW系列铝电解电容器具备以下显著特点:
    - 通用性强:适用于多种类型的音频设备和其他电力管理电路。
    - 耐温性能优异:能够在广泛的温度范围内保持稳定的性能。
    - 低损耗角正切:降低电路中的能量损失,提高效率。
    - 环保材料:采用无铅焊料和PET套管,符合RoHS标准。

    应用案例和使用建议


    UMW系列铝电解电容器广泛应用于音频设备和各类电路板中。例如,在高端音响系统中,这类电容器用于滤波和储能,保证音质清晰且稳定。在设计时,建议选择合适的额定电压和容量,确保电容器能在整个工作周期内保持高效运行。
    对于一些需要大容量储能的应用,可以考虑并联多个电容器以满足需求。此外,使用过程中应避免过热,以防损坏电容器。

    兼容性和支持


    UMW系列铝电解电容器可与其他同类电容器和相关电子元器件兼容。制造商提供全面的支持服务,包括安装指导和技术咨询,确保用户能够充分利用这些产品的性能。

    常见问题与解决方案


    - 问题:如何检测泄漏电流?
    解答:按照手册中的方法,在20°C条件下施加额定电压2分钟后测量泄漏电流,确保其不超过规定的最大值。
    - 问题:电容器失效后如何更换?
    解答:请遵循制造商提供的更换指南,并确保新电容器的规格完全匹配原有规格。

    总结和推荐


    综上所述,UMW系列铝电解电容器凭借其优良的性能、广泛的应用范围及环保特性,在市场上具有很强的竞争力。我们强烈推荐使用这些电容器,特别是在要求高性能和可靠性的应用场景中。希望以上内容能帮助您更好地理解和使用这些电子元器件。

UMW1V470MDD参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 120mA@ 10kHz,80mA@ 120Hz
长*宽*高 8mm(长度)*6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

UMW1V470MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UMW1V470MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UMW1V470MDD UMW1V470MDD数据手册

UMW1V470MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
