首页  >  产品百科  >  UBY1H102MHL1TN

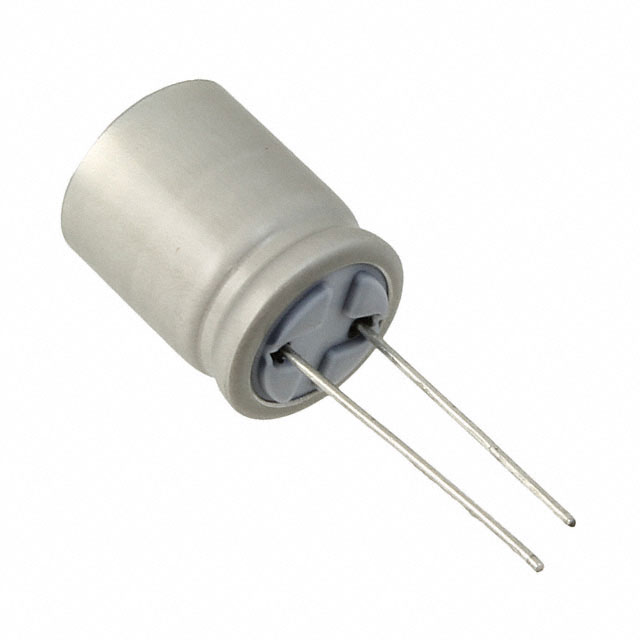

UBY1H102MHL1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 50V ±20% 39mΩ@ 100kHz 3000h@ 135°C 1.776A@ 120Hz,2.96A@ 100 kHz 通孔安装 16mm*20mm*21.5mm
供应商型号: UBY1H102MHL1TN
供应商: nichicon
标准整包数: 250
NICHICON 铝电解电容 UBY1H102MHL1TN

UBY1H102MHL1TN概述

    铝电解电容器:UB系列

    产品简介


    铝电解电容器是一种广泛应用于汽车控制电路、工业自动化、通信系统等领域的电子元器件。本文将详细介绍由Nichicon生产的CAT.8100H型号的铝电解电容器(简称UB系列)。这些电容器具有更高的容值和更高的纹波电流能力,适用于高温环境下的使用。它们特别适合于汽车控制电路,例如电动助力转向和直喷发动机驱动系统。此外,UB系列电容器符合RoHS指令,并通过了AEC-Q200认证。

    技术参数


    | 参数 | 值 |

    | 类别温度范围 | –40°C 至 +135°C |
    | 额定电压范围 | 25V 至 100V |
    | 额定容值范围 | 160μF 至 12000μF |
    | 容值容差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | ≤ 0.03CV (µA) @ 20°C |
    | 损耗角正切 | 0.14(@25V, 120Hz) |
    | 低温稳定性 | Z-40°C/Z+20°C |
    | 额定寿命 | 符合JIS C 5101-4标准 |
    | 尺寸 | φD×L (mm):12.5×20 至 18×40 |

    产品特点和优势


    - 高容值和高纹波电流:相比其他系列,UB系列能够提供更高的容值和更高的纹波电流,这对于高功率密度的应用尤其重要。
    - 耐高温性:能够在+125°C或+135°C的环境下稳定运行,使其适用于汽车等高温应用场合。
    - 高可靠性:经过严格的测试和验证,确保其在恶劣环境下的可靠性和耐用性。
    - 环保合规:符合RoHS指令,对环境保护做出贡献。

    应用案例和使用建议


    UB系列铝电解电容器在汽车电子控制单元、通信设备及工业自动化设备中广泛应用。在具体应用时,建议根据实际需求选择合适的额定电压和容值,以达到最佳的性能和可靠性。例如,在电动汽车中,这些电容器可以用于电力管理系统,确保系统的高效运行和稳定性能。

    兼容性和支持


    Nichicon提供了详尽的技术支持文档和产品资料,确保用户能够正确安装和使用该系列产品。此外,厂商还提供了详细的尺寸图表和兼容性信息,方便用户进行系统设计。

    常见问题与解决方案


    - 问题1:如何确定所需电容器的额定电压?
    解决方案:根据系统的工作电压选择至少比工作电压高出10%的额定电压。
    - 问题2:电容器出现泄漏电流过大的情况怎么办?
    解决方案:检查是否有短路或接触不良的情况,必要时更换电容器。
    - 问题3:如何保证电容器的长寿命?
    解决方案:定期进行电压处理和测试,确保电容器在规定的温度范围内工作。

    总结和推荐


    Nichicon的CAT.8100H型号铝电解电容器凭借其高容值、高纹波电流能力和耐高温特性,成为汽车电子、工业自动化等领域用户的理想选择。这些电容器不仅具有出色的性能和可靠性,而且易于使用和维护。因此,强烈推荐给需要高性能铝电解电容器的用户。
    本报告通过全面的技术参数、特点和应用案例分析,充分展示了Nichicon CAT.8100H型号铝电解电容器的优势和适用性。希望此报告能够帮助用户更好地了解并选用这一优质的产品。

UBY1H102MHL1TN参数

参数
电容值 1mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 39mΩ@ 100kHz
纹波电流 1.776A@ 120Hz,2.96A@ 100 kHz
工作寿命 3000h@ 135°C
长*宽*高 16mm*20mm*21.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

UBY1H102MHL1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBY1H102MHL1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBY1H102MHL1TN UBY1H102MHL1TN数据手册

UBY1H102MHL1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 5.379
1250+ ¥ 5.1451
2500+ ¥ 4.9113
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1344.75
