UPW1H221MPD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 50V ±20% 5000h@ 105°C 1.03A@ 100 kHz,669.5mA@ 120Hz 通孔安装 10mm*20mm*20mm
供应商型号: 3464396
供应商: 海外现货
标准整包数: 1

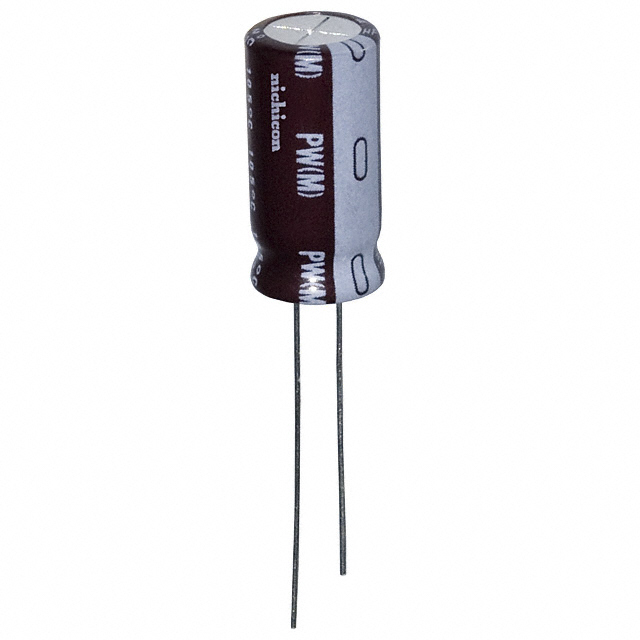

NICHICON 铝电解电容 UPW1H221MPD6

UPW1H221MPD6概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常见的被动元件,主要用于电源滤波、信号耦合、直流阻断等应用场合。本文将详细介绍一种型号为UPW的铝电解电容器。此电容器具有低阻抗、高可靠性等特点,适用于开关电源供应器等领域。相比于同系列的UPM型号,UPW系列具备更小的外形尺寸和更低的阻抗,能承受从2000小时到8000小时的工作时间。

    技术参数


    以下是UPW型铝电解电容器的主要技术参数:
    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47μF至15000μF
    - 电容容差:±20%
    - 泄漏电流:施加额定电压后1分钟内不超过0.03CV或4μA(取较大者)
    - 损耗角正切(tan δ):最大值见下表
    | 额定电压(V) | tan δ最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160-200 | 0.15 |
    | 250-350 | 0.20 |
    | 400-450 | 0.25 |

    产品特点和优势


    UPW型铝电解电容器具有如下显著特点:
    - 低阻抗和高可靠性:可耐受高达8000小时的工作时间。
    - 符合RoHS和AEC-Q200标准:环保且适用于汽车电子行业。
    - 小体积:比UPM系列具有更小的外形尺寸。
    - 广泛适用性:适用于多种应用领域,包括开关电源和高频电路。

    应用案例和使用建议


    UPW型铝电解电容器广泛应用于以下几个方面:
    - 开关电源供应器:UPW型电容器能够满足高性能电源模块的需求,如笔记本电脑充电器、显示器等。
    - 高频电路:适用于通信设备和音频设备中的高频滤波应用。
    - 工业自动化控制:用于伺服电机驱动系统和PLC控制系统中的储能和滤波。
    使用建议:
    - 在使用过程中应注意避免超过电容器的最大额定电压和工作温度范围。
    - 确保电容器安装稳固,避免机械应力导致损坏。
    - 定期检查电容器的状态,特别是在高温和高湿环境中使用时。

    兼容性和支持


    - UPW型铝电解电容器与同系列的UPM和其他相关元件兼容。
    - 制造商提供详细的技术支持和售后服务,包括产品质量保证、安装指导和技术咨询。

    常见问题与解决方案


    - 问题1:电容器漏电流异常大
    - 解决方案:检查是否超出了额定电压或工作温度范围,更换合适的电容器。

    - 问题2:电容器失效
    - 解决方案:检查电路是否有过电压或过热现象,确认电容器是否正确安装。

    - 问题3:阻抗异常
    - 解决方案:检测电路是否存在短路或开路情况,必要时更换电容器。

    总结和推荐


    UPW型铝电解电容器是一款性能优良、应用广泛的电子元器件。其低阻抗、高可靠性和广泛的适用范围使其成为许多电子设计的理想选择。鉴于其出色的特点和优势,我们强烈推荐在需要高性能铝电解电容器的应用中选用此款产品。

UPW1H221MPD6参数

参数
电容值 220μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.03A@ 100 kHz,669.5mA@ 120Hz
长*宽*高 10mm*20mm*20mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1H221MPD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1H221MPD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1H221MPD6 UPW1H221MPD6数据手册

UPW1H221MPD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
