LGW2W181MELA40

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 180μF 450V ±20% 3000h@ 105°C 1.35A@ 120Hz,1.9305A@ 50 kHz 卡入式安装,按扣安装,通孔安装 25mm*40mm*40mm
供应商型号: LGW2W181MELA40
供应商: 国内现货
标准整包数: 1

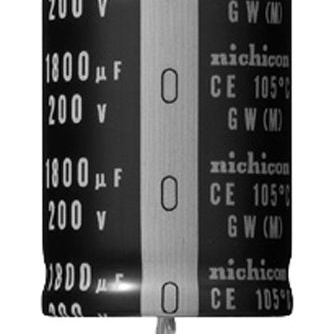

NICHICON 铝电解电容 LGW2W181MELA40

LGW2W181MELA40概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种常见的电子元件,主要通过铝氧化物层作为介质存储电荷。这类电容器具有体积小、容量大、价格低廉等特点,在许多电子产品中得到广泛应用,例如开关电源、音响系统、汽车电子等。

    2. 技术参数


    - 基本参数:
    - 额定电压:200V ~ 450V
    - 额定电容:82µF ~ 2200µF
    - 电容公差:±20%
    - 温度范围:-40°C ~ +105°C(200V~250V), -25°C ~ +105°C(400V~450V)
    - 电气特性:
    - 损耗角正切(tan δ):在20°C下,频率为120Hz时,最大值为0.20(针对450V)
    - 纹波电流耐受性:在105°C下,可以承受长期纹波电流的应用
    - 泄漏电流:施加额定电压5分钟后,泄漏电流小于或等于初始指定值
    - 尺寸:多种直径和长度可供选择

    3. 产品特点和优势


    - 高纹波电流耐受性:能够承受3000小时连续纹波电流的应用,确保在高压和高温环境下仍能稳定工作。
    - 优异的温度适应性:能够在宽广的温度范围内保持稳定性能,适合恶劣的工作环境。
    - 兼容性强:符合RoHS标准,适用于各种工业标准。
    - 长寿命:经过1000小时存储后,经电压处理仍然能够满足规格要求,表现出色的耐用性和可靠性。

    4. 应用案例和使用建议


    应用案例
    1. 开关电源:在开关电源中使用铝电解电容器,可以有效平滑输出电压波动,提高整体效率。
    2. 音频系统:铝电解电容器具有低ESR(等效串联电阻)特性,可以在音频放大器中作为滤波电容,提升音质表现。
    3. 汽车电子:在汽车电子系统中,铝电解电容器可以用于稳压电路和滤波电路,保证系统在极端环境下的稳定性。
    使用建议
    - 在高温环境下使用时,尽量选择额定电压较高的型号,以延长使用寿命。
    - 在选择电容器时,要考虑到纹波电流的要求,避免过高的纹波电流导致电容器过热失效。
    - 定期进行电气测试和维护,确保电容器始终处于良好的工作状态。

    5. 兼容性和支持


    - 兼容性:本产品与其他电子元器件兼容良好,可以方便地集成到现有的电子系统中。
    - 技术支持:制造商提供详尽的技术文档和应用指南,以帮助客户正确使用和维护产品。此外,还提供专业的技术支持团队,解答客户的疑问。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器寿命缩短 | 定期检查电容器的工作状态,避免过高的纹波电流和过高温度的影响。 |
    | 损坏后无法正常工作 | 检查电路连接是否正确,确认电容器没有受到物理损伤。 |
    | 输出电压不稳定 | 检查输入电压是否稳定,确保电容器没有被过度放电。 |

    7. 总结和推荐


    综上所述,这款铝电解电容器具备出色的电气性能和广泛的应用场景。其高纹波电流耐受性、优异的温度适应性和长寿命使其成为各种电子系统的理想选择。如果您需要一款稳定可靠且适用广泛的电容器,这款铝电解电容器无疑是您的首选。

LGW2W181MELA40参数

参数
电容值 180μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.35A@ 120Hz,1.9305A@ 50 kHz
长*宽*高 25mm*40mm*40mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LGW2W181MELA40厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGW2W181MELA40数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGW2W181MELA40 LGW2W181MELA40数据手册

LGW2W181MELA40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.5641
63+ ¥ 39.6691
125+ ¥ 38.8189
250+ ¥ 30.9701
500+ ¥ 30.3515
1000+ ¥ 29.744
库存: 89
起订量: 13 增量: 0
交货地:
最小起订量为:1
合计: ¥ 40.56
直接购买
加入购物车
