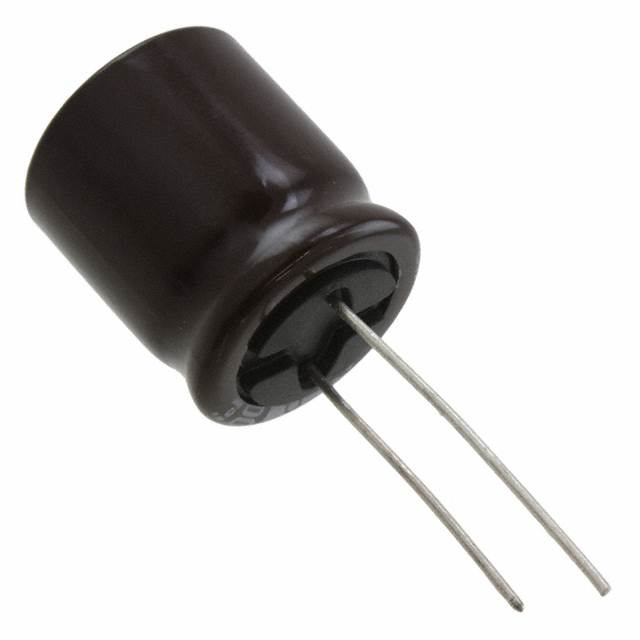

UPJ1J561MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 560μF 63V ±20% 5000h@ 105°C 1.4A@ 120Hz,1.73A@ 10 kHz 通孔安装 18mm*20mm*21.5mm
供应商型号: 647-UPJ1J561MHD6
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPJ1J561MHD6

UPJ1J561MHD6概述

    CAT.8100J 铝电解电容器技术手册

    1. 产品简介


    CAT.8100J 是一款低阻抗铝电解电容器,专为开关电源设计。这种电容器的主要功能是提供稳定可靠的电能存储和滤波,广泛应用于开关电源、直流电源转换器以及其他需要高容值和低阻抗的应用场合。

    2. 技术参数


    CAT.8100J 的技术规格如下:
    | 额定电压 (V) | 额定电容 (µF) | 尺寸代码 (φD × L mm) | 损耗角正切 (tan δ) | 泄漏电流 (µA) | 最大阻抗 (Ω) | 额定纹波电流 (mArms) |
    ||
    | 6.3 | 100 | 5 × 11 | 0.22 | 18.9 | 1.40 | 3.50 |
    | 6.3 | 120 | 5 × 11 | 0.22 | 22.68 | 1.10 | 2.80 |
    | ... | ... | ... | ... | ... | ... | ... |
    其他详细参数包括:
    - 工作温度范围:-55°C 到 +105°C
    - 符合 RoHS 指令 (2011/65/EU, (EU)2015/863)
    - 耐久性测试:在额定电压下施加额定纹波电流 1000 小时后,容量变化不超过初始值的 ±20%

    3. 产品特点和优势


    - 低阻抗:出色的低阻抗特性使其适用于高频应用。
    - 高可靠性:耐受长时间的工作压力,能够承受 5000 小时负载寿命。
    - 适应性强:适用于各种复杂的工作环境,包括高低温环境。
    - 环保合规:符合欧盟 RoHS 指令,环保无铅。

    4. 应用案例和使用建议


    CAT.8100J 主要用于开关电源的设计中。例如,在一个典型的开关电源设计中,使用 CAT.8100J 可以有效地过滤输入和输出的纹波电流,从而提高电源的整体稳定性。建议在安装时确保电容器的连接稳固,避免松动引起的接触不良。同时,选择适当的散热措施来延长电容器的使用寿命。

    5. 兼容性和支持


    CAT.8100J 可与多种电子设备和元器件兼容,建议根据具体应用需求选择合适的型号。制造商提供了全面的技术支持,包括安装指南、维护手册和技术咨询。

    6. 常见问题与解决方案


    - 问题:安装过程中电容器出现损坏。
    - 解决方案:检查接线是否正确,确保接线牢固;在安装时应避免过大的机械应力。

    - 问题:工作过程中电容器温度过高。
    - 解决方案:检查散热系统是否正常工作,必要时增加外部散热装置。

    7. 总结和推荐


    CAT.8100J 铝电解电容器凭借其出色的低阻抗、高可靠性和广泛的适用性,成为开关电源设计的理想选择。其在高低温环境下表现出色,且满足环保要求。综上所述,强烈推荐在需要高性能电容的项目中使用该产品。

UPJ1J561MHD6参数

参数
电容值 560μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.4A@ 120Hz,1.73A@ 10 kHz
工作寿命 5000h@ 105°C
长*宽*高 18mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPJ1J561MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1J561MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1J561MHD6 UPJ1J561MHD6数据手册

UPJ1J561MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.07 ¥ 17.4915
10+ $ 1.3915 ¥ 11.7582
50+ $ 1.0505 ¥ 8.8767
100+ $ 0.8206 ¥ 6.9341
400+ $ 0.7506 ¥ 6.3426
1200+ $ 0.7236 ¥ 6.1144
2000+ $ 0.6531 ¥ 5.5187
5200+ $ 0.6227 ¥ 5.2614
库存: 402
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.49
直接购买
加入购物车
