首页  >  产品百科  >  UPHW6181MHD

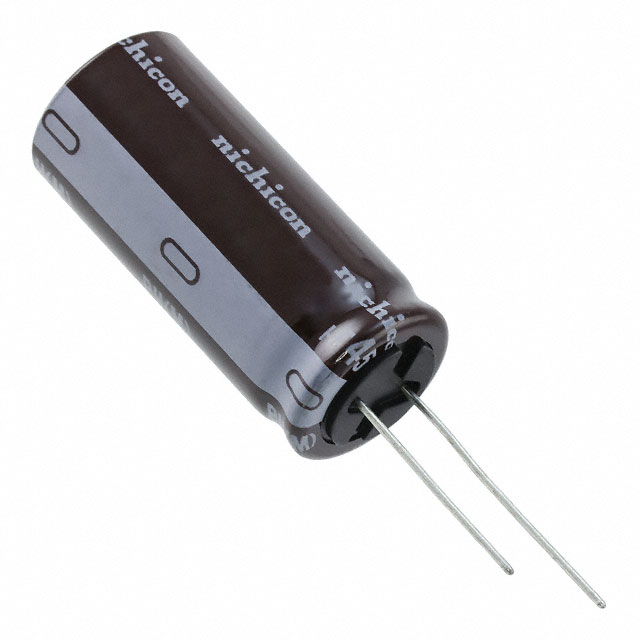

UPHW6181MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 180μF 420V ±20% 2000h@ 105°C 1.04A@ 120Hz,1.56A@ 10 kHz 通孔安装 18mm*40mm*42mm
供应商型号: 647-UPHW6181MHD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPHW6181MHD

UPHW6181MHD概述

    铝电解电容器:UPH高压型微型电容器

    产品简介


    铝电解电容器是电子电路中常用的储能和滤波元件。本产品为UPH高压型微型电容器,特别适用于高电压、高温环境下的应用。该电容器拥有高纹波电流承载能力,符合RoHS标准,保证无铅化生产。它广泛应用于镇流器及其他高可靠性要求的电路中。

    技术参数


    - 类别温度范围:-40°C至+105°C
    - 额定电压范围:400V至450V
    - 额定电容范围:27μF至220μF
    - 电容容差:±20%
    - 漏电流:在20°C时,施加额定电压1分钟后,漏电流不大于0.04CV+100 (μA)
    - 损耗角正切(tan δ):最大值为0.20
    - 低温度稳定性:通过JIS C5101-4标准测试后符合规定的耐久特性
    - 存储寿命:在无负载情况下存储1000小时后,达到初始值的±20%

    产品特点和优势


    - 高纹波电流:具备高纹波电流承载能力,适用于需要稳定电流供应的应用场景。
    - 长寿命:2000小时的负载寿命证明了其优异的耐久性。
    - 合规环保:符合RoHS及REACH标准,确保环保安全。
    - 适用范围广:广泛应用于镇流器和其他需要高可靠性电容的场合。

    应用案例和使用建议


    - 典型应用:镇流器和工业驱动器等应用中。
    - 使用建议:在高温环境中使用时应注意散热,避免过热影响电容性能。定期检查连接点,确保良好的电气接触。

    兼容性和支持


    - 兼容性:适合大多数高电压、高可靠性的应用场合。
    - 支持信息:提供详细的尺寸表和安装指导,确保正确的安装方式。

    常见问题与解决方案


    - 问题一:如何选择合适的电容器?
    - 解决方案:根据所需的工作电压和电容值选择对应的型号。通常情况下,电压等级要高于工作电压的20%左右。
    - 问题二:电容器出现过热怎么办?
    - 解决方案:检查散热措施是否到位,如有必要增加散热片或者风扇来降低工作温度。

    总结和推荐


    该铝电解电容器凭借其高纹波电流承载能力、长寿命和良好的环境适应性,在高电压应用领域中表现出色。虽然价格略高,但其卓越的性能和高可靠性使其成为高端应用的理想选择。对于需要高可靠性和大电流的应用,我们强烈推荐使用这款电容器。

UPHW6181MHD参数

参数
电容值 180μF
额定电压 420V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.04A@ 120Hz,1.56A@ 10 kHz
工作寿命 2000h@ 105°C
长*宽*高 18mm*40mm*42mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPHW6181MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPHW6181MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPHW6181MHD UPHW6181MHD数据手册

UPHW6181MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9345 ¥ 58.5965
10+ $ 5.753 ¥ 48.6129
25+ $ 5.3568 ¥ 45.265
50+ $ 4.8276 ¥ 40.7932
100+ $ 4.6332 ¥ 39.1505
200+ $ 4.6224 ¥ 39.0593
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.59
直接购买
加入购物车
