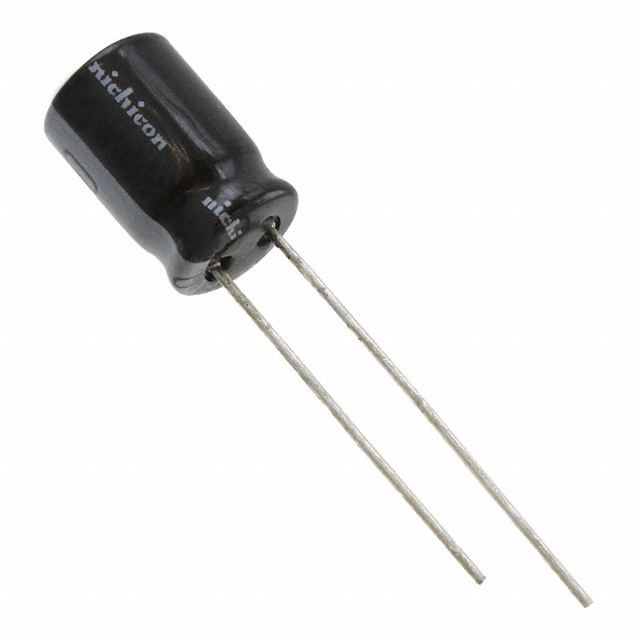

UHV1C681MPD6TA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 16V ±20% 6000h@ 105°C 1.33A@ 100 kHz,798mA@ 120Hz 插件 通孔安装 8mm(长度)*16.5mm(高度)
供应商型号: CGC-UHV1C681MPD6TA
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UHV1C681MPD6TA

UHV1C681MPD6TA概述

    铝电解电容器:UHV 高纹波低阻抗电容器

    产品简介


    铝电解电容器是一种广泛应用在电力系统、通讯设备和工业控制领域的电子元件。本产品为UHV高纹波低阻抗电容器,具有更低的高频阻抗、更小的外形尺寸以及更高的纹波电流承受能力。UHV系列电容器符合RoHS指令(2011/65/EU, (EU)2015/863),且通过了日本可靠性电子元件认证中心的认证,确保其高性能和长寿命。

    技术参数


    UHV 系列电容器的主要技术参数如下:
    - 温度范围: –40至+105˚C
    - 额定电压范围: 6.3至35V
    - 额定电容范围: 47至8200µF
    - 电容公差: ± 20%
    - 泄漏电流: 在20˚C下施加额定电压2分钟后,泄漏电流不超过0.01CV或3μA,以较高者为准
    - 损耗角正切 (tan δ): 最大值为0.21至0.35
    - 耐久性: 105˚C下连续施加额定纹波电流6000小时(对于部分型号为5000小时)
    - 标示方式: 黑色套筒上白色打印字母

    产品特点和优势


    - 低阻抗和高纹波电流承受能力: 在高频范围内阻抗较低,能够承受更大的纹波电流。
    - 小尺寸设计: 较小的封装使其适用于空间受限的应用场合。
    - 高可靠性: 符合RoHS标准,通过日本可靠性电子元件认证。
    - 稳定性和长寿命: 能够在广泛的温度范围内保持稳定的性能,并且拥有较长的使用寿命。

    应用案例和使用建议


    UHV电容器广泛应用于电源转换、开关电源、变频器和其他需要高可靠性和大容量电容器的设备中。具体应用案例包括但不限于:
    - 服务器和数据中心电源供应
    - 工业自动化设备
    - 新能源汽车充电基础设施
    使用建议:
    在使用时,应注意以下几点:
    - 确保工作环境温度不超过规定范围。
    - 定期检查并记录电容器的工作状态,及时更换老化电容器。
    - 在选择具体型号时,根据所需电压、电容及应用场合综合考虑。

    兼容性和支持


    UHV系列电容器与市场上主流的电子设备和电路板具有良好的兼容性。制造商提供全面的技术支持服务,包括详细的产品手册、样品请求和技术咨询服务。此外,还提供定期的培训和技术文档更新,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题: 电容器工作时出现异常发热。
    - 解决方案: 检查负载电流是否超出额定值,必要时调整负载或增加散热措施。
    2. 问题: 电容器工作时发出异常噪音。
    - 解决方案: 检查电路连接是否松动,确保所有连接紧固无误。
    3. 问题: 电容器使用寿命短于预期。
    - 解决方案: 检查工作环境条件是否满足要求,确认电容器是否正确安装且负载合理。

    总结和推荐


    UHV系列电容器以其出色的性能、稳定性以及高可靠性,在众多应用场合中表现出色。对于追求高性能、高可靠性的电子设备来说,UHV电容器是一个极佳的选择。强烈推荐给需要高纹波电流承受能力和紧凑尺寸的工程师和采购人员。

UHV1C681MPD6TA参数

参数
电容值 680μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 6000h@ 105°C
纹波电流 1.33A@ 100 kHz,798mA@ 120Hz
长*宽*高 8mm(长度)*16.5mm(高度)
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

UHV1C681MPD6TA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1C681MPD6TA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1C681MPD6TA UHV1C681MPD6TA数据手册

UHV1C681MPD6TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
