UEP2A470MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 100V ±20% 1000h@ 105°C 170mA@ 120Hz,340mA@ 10kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: 647-UEP2A470MHD
供应商: Mouser
标准整包数: 1

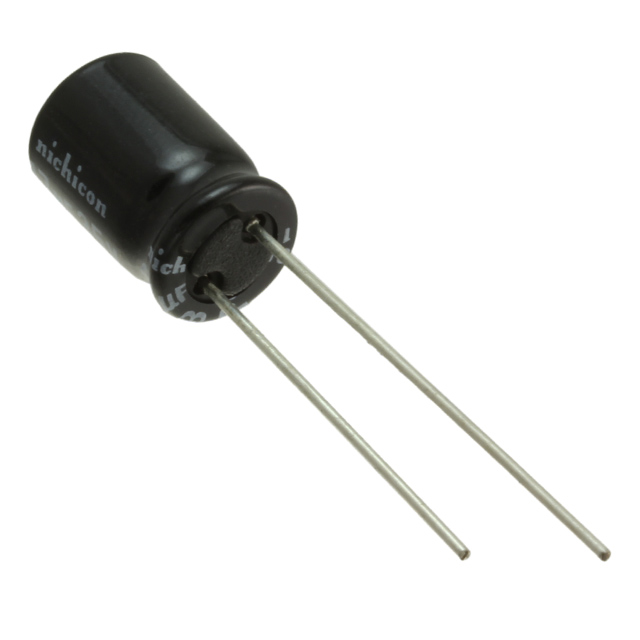

NICHICON 铝电解电容 UEP2A470MHD

UEP2A470MHD概述

    铝电解电容器:UEP双极化宽温范围

    1. 产品简介


    铝电解电容器是一种常见的电子元件,用于存储电荷和释放电能。UEP系列的铝电解电容器具有双极化特性,适用于广泛的温度范围(-55°C至+105°C),从而适用于各种严苛的工作环境。这些电容器符合RoHS指令(2011/65/EU和EU 2015/863),确保环保且安全。

    2. 技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55°C至+105°C |
    | 额定电压范围 | 6.3V至100V |
    | 额定电容范围 | 1µF至6800µF |
    | 电容容差 | ±20%(120Hz,20°C) |
    | 泄漏电流 | 应用额定电压5分钟后,不超过0.03CV或3µA,取较大值 |
    | 失角正切(tan δ) | 见数据表 |
    | 低温稳定性 | 恢复到20°C后,符合以上标准 |
    | 耐久性 | 符合JIS C 5101-4规定 |
    | 尺寸编码 | 见数据表 |
    | 标记 | 白色字符印刷在黑色套管上 |

    3. 产品特点和优势


    UEP系列铝电解电容器的独特功能在于其双极化特性,使其能够在极端温度条件下稳定工作。此外,它们的宽工作温度范围和高耐久性使得它们特别适合应用于汽车电子、工业自动化、医疗设备和通信基础设施等领域。与其他同类产品相比,UEP电容器在可靠性、耐用性和环境适应性方面表现出显著的优势。

    4. 应用案例和使用建议


    UEP电容器在多种应用场景中得到广泛应用。例如,在汽车电子系统中,它们可以用于电源管理单元(PMU),以确保在恶劣的温度环境下系统的稳定运行。在工业自动化领域,UEP电容器可以用于电机驱动器中,提高系统的可靠性和寿命。
    为了更好地利用UEP电容器,建议在选择具体型号时根据所需的工作条件和电容值进行匹配。在安装过程中,确保电容器正确接线并提供足够的散热空间以延长使用寿命。

    5. 兼容性和支持


    UEP电容器与其他标准电子设备具有良好的兼容性,可以无缝集成到现有的电路设计中。厂商提供了详细的指导文档和技术支持服务,确保用户能够正确安装和使用这些电容器。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查电路连接是否正确,确保电压不超过额定值 |
    | 电容值不稳定 | 更换新的电容器,确保没有过热现象 |
    | 产品老化导致性能下降 | 定期检查和更换老化的电容器 |

    7. 总结和推荐


    综上所述,UEP系列铝电解电容器是一款高度可靠且多功能的产品,尤其适合在极端温度环境下使用。其双极化特性和宽温度范围使其成为许多领域的理想选择。我们强烈推荐这些电容器用于需要高性能和高可靠性的电子系统设计中。

UEP2A470MHD参数

参数
电容值 47μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 170mA@ 120Hz,340mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UEP2A470MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UEP2A470MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UEP2A470MHD UEP2A470MHD数据手册

UEP2A470MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2425 ¥ 18.9491
10+ $ 1.1615 ¥ 9.8147
100+ $ 0.9709 ¥ 8.2043
500+ $ 0.7884 ¥ 6.662
1000+ $ 0.7236 ¥ 6.1144
2000+ $ 0.6468 ¥ 5.4655
5000+ $ 0.6311 ¥ 5.3324
10000+ $ 0.6185 ¥ 5.2259
库存: 1130
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.94
直接购买
加入购物车
