UCY2H220MHD3

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 500V ±20% 10000h@ 105°C 280mA@ 120Hz,560mA@ 100kHz 通孔安装 18mm*20mm*21.5mm
供应商型号: UCY2H220MHD3
供应商: nichicon
标准整包数: 400

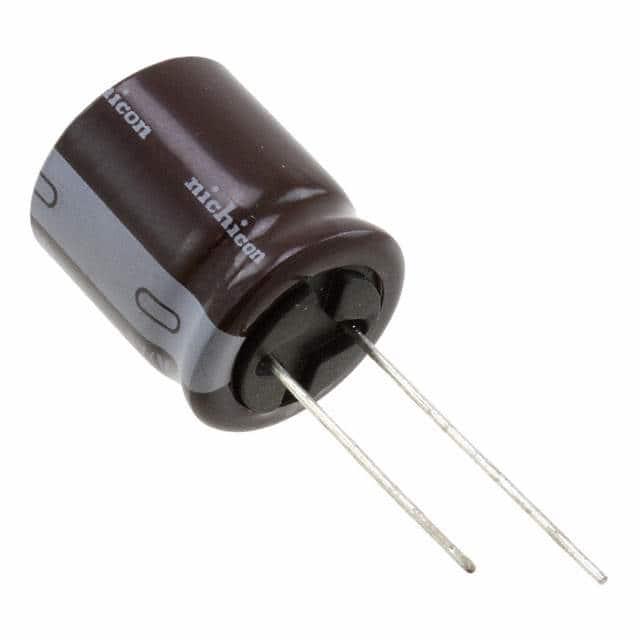

NICHICON 铝电解电容 UCY2H220MHD3

UCY2H220MHD3概述

    铝电解电容器——UCY 系列

    产品简介


    铝电解电容器 UCY 系列属于微型尺寸设计,具有高纹波电流能力和高可靠性,特别适用于电源和整流电路。该系列电容器在 +105°C 下能承受高达 10000 至 12000 小时的工作负载。它们符合 RoHS 指令(2011/65/EU 和 (EU) 2015/863),并符合 AEC-Q200 认证标准。UCY 系列广泛应用于需要高性能和高可靠性的各种电力供应系统中。

    技术参数


    | 参数 | 值 |

    | 温度范围 | -40°C 到 +105°C |
    | 额定电压范围 | 160V 至 500V |
    | 额定电容范围 | 6.8μF 至 680μF |
    | 容量容差 | ±20% |
    | 泄漏电流 | ≤ 0.04CV+100 (µA) |
    | 损耗角正切值 (tan δ) | ≤ 0.20 |
    | 低温稳定性 | Z–25°C / Z+20°C |
    | 长寿命 | 10000 至 12000 小时 |
    | 最小订购量 | 请参阅第 4 页说明 |

    产品特点和优势


    1. 高可靠性:UCY 系列电容器具有长达 10000 至 12000 小时的工作寿命,在 +105°C 条件下依然表现优异,极大地提高了系统的可靠性和耐用性。
    2. 高纹波电流:UCY 系列的高纹波电流能力使其成为电力供应和整流电路的理想选择,能够承受大电流波动而不影响性能。
    3. 环境适应性:广泛的温度范围使得 UCY 系列电容器能够在严苛的工业环境中稳定运行。
    4. 认证齐全:该系列电容器不仅符合 RoHS 指令,还通过了 AEC-Q200 认证,确保其环保且适合汽车及其他严格要求的应用领域。

    应用案例和使用建议


    应用案例
    - 电源管理:UCY 系列电容器在高频开关电源中作为输出滤波电容,有效降低输出纹波,提高电源效率。
    - 整流电路:在整流器中作为储能电容,用于平滑整流后的直流输出,保证稳定的直流电压。
    使用建议
    1. 正确的选型:根据应用需求选择合适的额定电压和容量,以确保最佳性能和长期稳定性。
    2. 散热措施:特别是在高温环境下使用时,应采取有效的散热措施以延长电容器的使用寿命。
    3. 适当的连接方式:使用径向引脚进行焊接,确保良好的电气接触,同时避免过度热应力。

    兼容性和支持


    - 兼容性:UCY 系列电容器可与其他同类电容器无缝对接,易于替换。
    - 支持:制造商提供详细的技术文档和支持服务,包括应用指南和技术咨询。

    常见问题与解决方案


    1. 电容值变化:长时间高温工作后,电容值可能略有下降,可通过增加额外冗余来补偿。
    2. 过压损坏:定期检查电源电压,确保不超过电容器的额定电压,必要时增加保护电路。
    3. 失效模式:如发现电容器泄漏电流增大,应及时更换,以防造成进一步损害。

    总结和推荐


    综上所述,UCY 系列铝电解电容器以其高可靠性、高纹波电流能力和宽温度范围而著称,是电源管理和整流电路的理想选择。无论是工业应用还是汽车领域,UCY 系列电容器都表现出色。因此,我强烈推荐此系列产品,尤其适合追求高性能和高可靠性的应用场景。

UCY2H220MHD3参数

参数
电容值 22μF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 280mA@ 120Hz,560mA@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 18mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2H220MHD3厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2H220MHD3数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2H220MHD3 UCY2H220MHD3数据手册

UCY2H220MHD3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 7.1634
2000+ ¥ 6.8519
4000+ ¥ 6.5405
库存: 40000
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 2865.36
直接购买
加入购物车
