首页  >  产品百科  >  UPM2A470MPD

UPM2A470MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 100V ±20% 5000h@ 105°C 340mA@ 120Hz 通孔安装 20mm*20mm*22mm
供应商型号: 8812772
供应商: 海外现货
标准整包数: 1

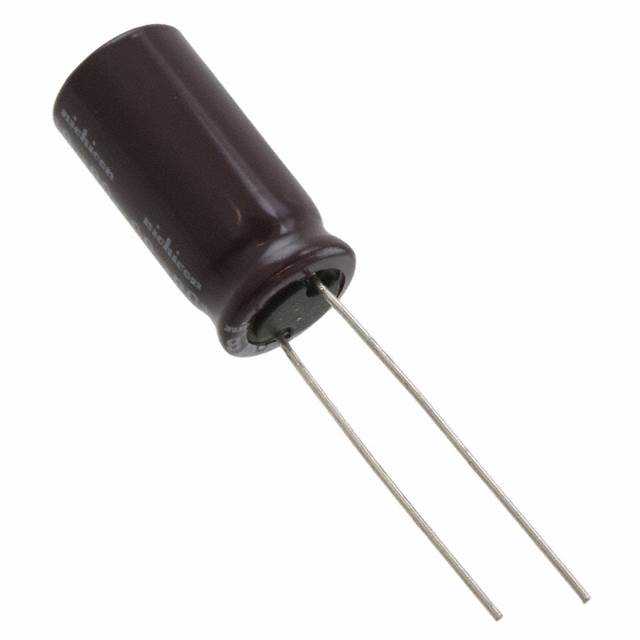

NICHICON 铝电解电容 UPM2A470MPD

UPM2A470MPD概述


    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键元器件,具有高容值、低成本和大容量的特点。这类电容器适用于交流耦合、滤波、旁路、信号耦合及储能等多种场合。其基本结构由正极板、负极板以及夹在两者之间的电解质组成,其主要功能是存储电能并在需要时释放。
    该系列铝电解电容器提供了从1μF到15000μF的多种容量选择,额定电压范围为6.3V至450V。产品以其优良的可靠性和低阻抗特性,在消费电子、工业控制、通信设备等领域得到广泛应用。

    技术参数


    | 参数 | 规格 |

    | 容量范围 | 1μF 至 15000μF |
    | 额定电压范围 | 6.3V 至 450V |
    | 温度范围 | –55°C 至 +105°C(6.3~100V),–40°C 至 +105°C(160~400V) |
    | 容量公差 | ±20% |
    | 泄漏电流 | ≤0.03CV 或 4μA,取较大值 |
    | 损耗角正切 (tanδ) | ≤0.22 (6.3V~100V),≤0.25(400V~450V) |
    | 阻抗比 | ≤0.19(室温下) |
    | 长期耐久性 | 在105°C条件下承受5000小时负载 |

    产品特点和优势


    1. 高可靠性:经过严格的测试,保证在恶劣环境下的稳定运行。
    2. 宽广的工作温度范围:能够在极端环境下保持良好的性能表现。
    3. 低阻抗设计:有效减少电路中的能量损耗,提升效率。
    4. 长使用寿命:达到国际标准,适合长期连续工作。
    5. 环保合规:符合RoHS指令要求,对环境友好。

    应用案例和使用建议


    典型应用:
    - 电源滤波:利用其大容量特性进行直流母线滤波。
    - 信号耦合:适用于音频信号处理电路。
    - 储能单元:在UPS系统中作为后备电源的一部分。
    使用建议:
    - 根据具体应用场景合理选择容量和电压等级,避免过载操作。
    - 注意安装方向(正极标志需朝上),以防止漏液影响寿命。
    - 在高频电路中尽量缩短引脚长度,减少寄生效应。

    兼容性和支持


    本产品可与市场上主流的PCB板设计兼容,并且提供全面的技术文档和技术支持服务。此外,厂商还定期更新产品规格书并举办线上培训课程,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温下失效 | 确保工作温度不超过额定值,必要时加装散热片 |
    | 开机瞬间出现较大纹波电压 | 调整电路参数或增加额外的去耦电容 |
    | 产品使用寿命短 | 使用前检查是否存在机械损伤或老化现象,正确安装 |

    总结和推荐


    综上所述,这款铝电解电容器凭借其卓越的性能指标、广泛的适用性以及可靠的品质保障,在众多同类产品中脱颖而出。对于需要高性能、高稳定性电容器的应用场景,这款产品无疑是理想的选择。因此,强烈推荐此款电容器用于各类工业级及消费级电子产品中。

UPM2A470MPD参数

参数
电容值 47μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 340mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 20mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPM2A470MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM2A470MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM2A470MPD UPM2A470MPD数据手册

UPM2A470MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
