GYC1E331MCQ1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 25V ±20% 20mΩ 4000h@ 135°C 3.3A@ 100kHz,495mA@ 120Hz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 3296814
供应商: 海外现货
标准整包数: 1

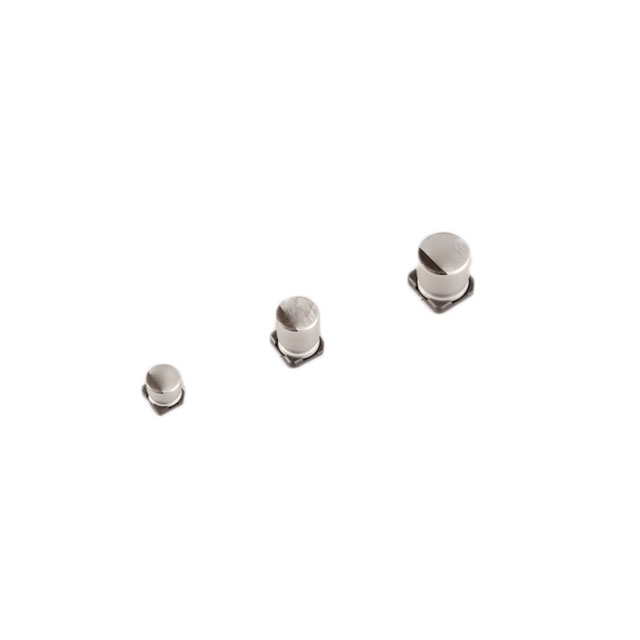

NICHICON 铝电解电容 GYC1E331MCQ1GS

GYC1E331MCQ1GS概述

    高温导电聚合物混合铝电解电容器——GYC系列产品

    产品简介


    GYC系列是专为高温、高可靠性的应用设计的导电聚合物混合铝电解电容器。该系列产品具有高可靠性、低ESR(等效串联电阻)和高纹波电流能力,适用于各种工业和汽车应用。主要功能包括长寿命(在135°C条件下可达2000至4000小时)、符合RoHS标准(2011/65/EU, EU 2015/863),并且AEC-Q200认证也即将公布。本产品广泛应用于车载电子设备、电源管理、工业控制设备等领域。

    技术参数


    - 产品型号:GYCChip Type
    - 工作温度范围:-55°C 至 +135°C
    - 额定电压范围:25V 至 63V
    - 额定电容范围:10μF 至 330μF
    - 电容精度:±20%
    - 漏电流:在20°C时,施加额定电压2分钟后不超过0.01CV(μA)
    - 阻抗比(最大):在100kHz下,在不同温度下的阻抗比分别为Z–25°C/Z+20°C 2 和 Z–55°C/Z+20°C 2.5
    - 损耗角正切(tan δ):额定电压下的最大值在120Hz,20°C时分别为:
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.08
    - ESR(等效串联电阻):在100kHz,20°C时的指定值范围内

    产品特点和优势


    - 高温稳定性:可在135°C的极端温度环境下长期稳定运行,保证了电容器的高性能表现。
    - 低ESR:出色的低ESR性能使得在高频应用中的纹波电流能够得到更好的控制。
    - 高纹波电流能力:能够在高温环境下承受高纹波电流,延长了使用寿命。
    - RoHS合规性:符合欧盟RoHS指令,确保产品环保安全。
    - AEC-Q200认证:适用于汽车电子系统的设计和制造,提供额外的安全保障。

    应用案例和使用建议


    应用案例:该电容器广泛应用于车载音响系统、车载充电器、电源模块等。例如,在车载音响系统中,GYC系列电容器可以显著提高音频质量,降低失真。
    使用建议:建议在高频率应用场合下进行适当的热管理,以避免过热导致的电容器失效。此外,确保在电路板上的正确布局,防止振动引起的结构损坏。

    兼容性和支持


    GYC系列电容器具有良好的兼容性,可与其他电子元件良好配合使用。生产商提供详尽的技术文档和支持服务,包括焊接规范和推荐的电路板布局。如果您需要更多细节或技术支持,请联系我们的客户服务团队。

    常见问题与解决方案


    - 问题一:在高温环境下电容器寿命短。
    - 解决方案:定期进行热管理,确保电容器处于最佳工作状态。
    - 问题二:纹波电流过大导致电容器损坏。
    - 解决方案:在设计电路时选择合适的电容器容量,并考虑散热措施。
    - 问题三:电容器性能下降。
    - 解决方案:确保电容器在推荐的工作温度范围内使用,并遵循制造商的使用建议。

    总结和推荐


    GYC系列电容器以其卓越的高温稳定性和可靠性,在高温、高可靠性要求的应用场景中表现出色。其独特的设计和高质量材料保证了长久的使用寿命,同时符合环保标准。我们强烈推荐这款产品用于工业自动化、汽车电子和其他对高温稳定性有严格要求的应用领域。对于任何需要高质量、高性能电容器的项目,GYC系列是一个理想的选择。

GYC1E331MCQ1GS参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ
纹波电流 3.3A@ 100kHz,495mA@ 120Hz
工作寿命 4000h@ 135°C
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GYC1E331MCQ1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

GYC1E331MCQ1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON GYC1E331MCQ1GS GYC1E331MCQ1GS数据手册

GYC1E331MCQ1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.9683
10+ ¥ 4.5214
50+ ¥ 4.5214
100+ ¥ 4.3406
200+ ¥ 4.0512
500+ ¥ 3.9788
2500+ ¥ 3.9065
5000+ ¥ 3.9065
库存: 140
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 45.21
