UVY2A221MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 100V ±20% 2000h@ 105°C 390mA@ 120Hz,585mA@ 10kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: UVY2A221MHD
供应商: 国内现货
标准整包数: 100

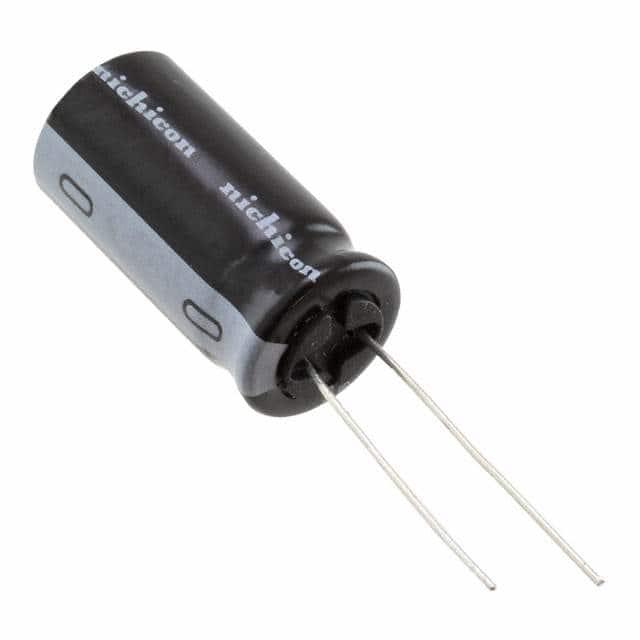

NICHICON 铝电解电容 UVY2A221MHD

UVY2A221MHD概述

    # 铝电解电容器产品技术手册

    1. 产品简介


    铝电解电容器是广泛应用于电子电路中的基础元件,以其大容量、高性价比和稳定性而闻名。本手册所涉及的产品属于UV系列,具有多种尺寸和电压等级可供选择,适用于工业控制、消费电子、电源管理等多个领域。其主要功能包括滤波、耦合、旁路和储能等,特别适合需要稳定电流和低ESR(等效串联电阻)的应用场景。

    2. 技术参数


    以下为铝电解电容器的主要技术规格:
    | 参数 | 值 |

    | 工作温度范围 | –55℃ 至 +105℃ (6.3V~100V) |
    | 或 –40℃ 至 +105℃ (160V~450V) |
    | 额定电压范围 | 6.3V~450V |
    | 额定电容范围 | 0.47µF~68000µF |
    | 容值公差 | ±20% @ 120Hz, 20℃ |
    | 泄漏电流 | ≤0.03CV 或 4µA,取较大者 |
    | 损耗角正切 (tan δ) | 最大值见表格 |
    | 稳定性 | 低温条件下≤200%初始值 |
    | 耐久性 | 按照JIS标准通过寿命测试 |
    注:具体数值请参考相应表格中对应型号。

    3. 产品特点和优势


    - 环保设计:符合RoHS指令要求,无铅制造工艺确保环保友好。
    - 宽温范围:能够在极端温度环境下保持优异性能。
    - 可靠性能:采用先进的制造技术,确保长期稳定运行。
    - 多样化配置:提供不同直径和长度组合以满足不同应用需求。

    4. 应用案例和使用建议


    应用案例
    - 在变频器中作为输出滤波器使用;
    - 在开关电源内实现能量存储与分配;
    - 在音频放大器里进行信号耦合及去耦操作。
    使用建议
    为了延长使用寿命,在安装过程中应注意避免过高的纹波电流密度;同时也要保证良好的散热条件来减少内部温升效应带来的损害风险。

    5. 兼容性和支持


    本系列产品与其他主流品牌同类产品具有良好互换性,可直接替代使用而不影响系统正常工作流程。此外,供应商还提供了详细的技术文档下载链接以及在线客服支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值漂移严重 | 确保工作环境温度不超过规定范围 |
    | 泄漏电流过大 | 检查是否存在短路情况 |
    | 使用寿命较短 | 更换更高等级的产品型号 |

    7. 总结和推荐


    总体而言,这款铝电解电容器凭借其卓越的性能表现以及多样化的规格选项,在众多电子项目开发中展现了强大的竞争力。对于追求高效率且成本可控的应用场景来说,它无疑是一个理想的选择。因此,强烈推荐给那些需要高效能、可靠性的设计师们!

UVY2A221MHD参数

参数
电容值 220μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 390mA@ 120Hz,585mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVY2A221MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVY2A221MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVY2A221MHD UVY2A221MHD数据手册

UVY2A221MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
