首页  >  产品百科  >  PCJ1C680MCL1GS

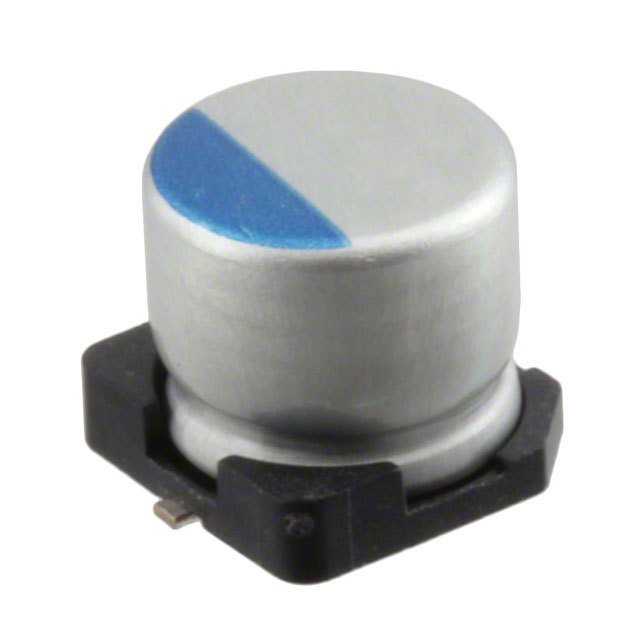

PCJ1C680MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 16V ±20% 28mΩ 2000h@ 105°C 2.39A@ 100kHz 贴片安装 6.6mm*6.6mm*6mm
供应商型号: F-PCJ1C680MCL1GS
供应商: 海外现货
标准整包数: 1000
NICHICON 铝电解电容 PCJ1C680MCL1GS

PCJ1C680MCL1GS概述

    PCJ Chip Type Low ESR, Higher Capacitance 产品技术手册

    1. 产品简介


    PCJ芯片型低ESR(等效串联电阻)高容量电容器是专为高频电路设计的铝电解电容器。其主要功能在于提供稳定的电压和支持大电流。该产品广泛应用于个人电脑、通讯设备、消费电子、工业控制、汽车电子等领域,满足各种严苛的工作环境需求。

    2. 技术参数


    - 温度特性:最大阻抗比在–55到+105°C范围内;
    - 额定电压范围:2.5至16V;
    - 额定容量范围:33至2700μF;
    - 容差:±20%(在120Hz,20°C条件下);
    - 损耗角正切(tan δ):≤0.12(在120Hz,20°C条件下);
    - 等效串联电阻(ESR):≤0.12mΩ(在20°C,100kHz条件下);
    - 漏电流:≤0.12µA(在20°C条件下,施加额定电压2分钟后);
    - 使用寿命:在105°C条件下,2000小时负载寿命。

    3. 产品特点和优势


    - 低ESR:减少功耗,提高效率,延长产品使用寿命;
    - 高容量:适用于大电流需求的应用场景,提升系统的稳定性和可靠性;
    - 优异的耐温性能:适用于-55°C至+105°C的极端工作环境;
    - 高可靠性:符合AEC-Q200标准,确保长期可靠运行;
    - 环境友好:无铅环保材料,符合RoHS标准,绿色生产。

    4. 应用案例和使用建议


    该产品适用于多种电子设备,例如电源管理、电池充电器、逆变器、驱动器等。在使用时,建议考虑以下几点:
    - 在高温环境下使用时,要特别注意散热措施,以防止过热引起的损坏;
    - 在选择合适的电路布局时,确保连接点牢固,避免因焊接不良导致的接触不良;
    - 在长时间高负载情况下,定期检查电容器状态,及时更换失效电容器。

    5. 兼容性和支持


    - 兼容性:与大多数主流SMD设备兼容,方便集成于现有系统;
    - 技术支持:厂商提供详尽的技术文档和支持服务,包括安装指南、常见问题解答和故障排除手册。此外,客户可随时联系技术支持团队,获取专业的技术支持。

    6. 常见问题与解决方案


    - 问题1:如何判断电容器是否损坏?
    - 解决方案:可以通过万用表测量其电容值和ESR值来判断。如果测得值超出正常范围,则说明电容器可能已经损坏。
    - 问题2:长时间运行后电容器的容值会变化吗?
    - 解决方案:电容器的容值在极端条件下会有所变化,但通常不会超过初始值的±20%。如果发现异常,建议更换电容器。

    7. 总结和推荐


    PCJ芯片型低ESR高容量电容器以其卓越的性能和广泛的适用性,成为众多高性能电子设备的理想选择。无论是对环境要求严格还是需要高效能的应用场景,它都能表现出色。因此,我强烈推荐这款产品给寻求高品质电容器的工程师和技术人员。

PCJ1C680MCL1GS参数

参数
电容值 68μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 28mΩ
工作寿命 2000h@ 105°C
纹波电流 2.39A@ 100kHz
长*宽*高 6.6mm*6.6mm*6mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PCJ1C680MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCJ1C680MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCJ1C680MCL1GS PCJ1C680MCL1GS数据手册

PCJ1C680MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4677 ¥ 3.9615
2000+ $ 0.4635 ¥ 3.9262
3000+ $ 0.4594 ¥ 3.8908
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3961.5
