UBW2A101MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 100V ±20% 3000h@ 135°C 495mA@ 120Hz,990mA@ 100kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: 493-14898-ND
供应商: Digi-Key
标准整包数: 1

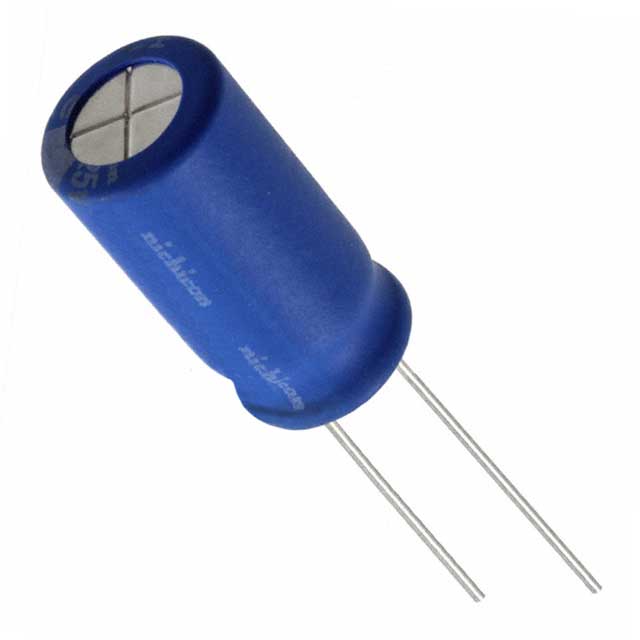

NICHICON 铝电解电容 UBW2A101MHD

UBW2A101MHD概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H 技术手册

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H 是一款高性能铝电解电容器,适用于高可靠性需求的应用场景。该系列产品具有多种规格,支持不同的额定电压和电容范围。广泛应用于汽车电子、工业控制和消费电子等领域。

    2. 技术参数


    - 温度范围:-55°C 至 +135°C
    - 额定电压范围:10V 至 100V
    - 额定电容范围:4.7µF 至 4700µF
    - 电容容差:± 20%
    - 漏电流:≤ 0.03CV 或 ≤ 4µA(以较高者为准)
    - 损耗角正切(tan δ):见下表
    - 低温度稳定性:Z–25°C / Z+20°C;Z–40°C / Z+20°C
    - 额定电压下的阻抗比(ZT / Z20)
    - 最大额定电压下的阻抗(Ω):见下表
    - 额定纹波电流(mArms):见下表
    | 额定电压(V) | tan δ (MAX.) |

    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.10 |
    | 80 | 0.08 |
    | 100 | 0.08 |
    | 案例大小(φD × L mm) | 阻抗 (Ω) MAX. | 额定纹波电流(mArms) |
    |
    | 8 × 11.5 | 2.00 | 130 |
    | 10 × 12.5 | 1.50 | 150 |
    | 10 × 16 | 0.59 | 530 |
    | 10 × 20 | 0.41 | 690 |
    | 12.5 × 25 | 0.16 | 1050 |
    | 12.5 × 31.5 | 0.12 | 1290 |
    | 16 × 31.5 | 0.097 | 1460 |

    3. 产品特点和优势


    - 高温可靠性:在 +135°C 下可承受负载寿命达 1000 至 3000 小时,特别适合高可靠性的汽车电子应用。
    - 合规性:符合 RoHS 和 AEC-Q200 标准。
    - Pb-Free 设计:无铅设计,更环保。
    - 长寿命和高稳定性:在低温条件下仍能保持良好的性能。

    4. 应用案例和使用建议


    - 应用案例:该电容器广泛用于汽车电子,如启动电机、ABS 系统和传感器等。
    - 使用建议:
    - 在高温环境下使用时,确保电容器周围的温度不超过其额定温度范围。
    - 定期检查电容器的漏电流,避免因长时间高负荷导致性能下降。
    - 为了保证长期稳定运行,建议进行定期维护检查。

    5. 兼容性和支持


    - 兼容性:该电容器与大多数标准电路板兼容,具体安装要求请参考技术手册。
    - 支持:制造商提供详尽的技术支持,包括定制规格、安装指南和技术咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致漏电流增加 | 确保电容器周围温度不超出额定范围,使用散热装置 |
    | 电容器失效或性能降低 | 检查并更换故障电容器,定期维护检查 |
    | 高频纹波电流导致过热 | 使用合适的散热设计,增加散热片或风扇 |

    7. 总结和推荐


    综合评估:
    - 优点:高性能、高可靠性、高温度稳定性、无铅设计、长寿命和宽温范围。
    - 适用场景:适用于汽车电子、工业控制、消费电子和其他需要高可靠性、高温度稳定性的应用场合。
    推荐:
    我们强烈推荐 ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H 作为高可靠性应用的首选电容器,特别是在需要高温稳定性和长寿命的应用中。

UBW2A101MHD参数

参数
电容值 100μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 135°C
纹波电流 495mA@ 120Hz,990mA@ 100kHz
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBW2A101MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBW2A101MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBW2A101MHD UBW2A101MHD数据手册

UBW2A101MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8975 ¥ 16.0339
10+ $ 1.2033 ¥ 9.9722
100+ $ 0.8938 ¥ 7.4072
500+ $ 0.7514 ¥ 6.2276
1000+ $ 0.7031 ¥ 5.8272
3000+ $ 0.639 ¥ 5.2961
5000+ $ 0.6137 ¥ 5.0859
库存: 808
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.03
