首页  >  产品百科  >  URZ2G220MHD1TN

URZ2G220MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 400V ±20% 1000h@ 105°C 200mA@ 120Hz,320mA@ 10kHz 通孔安装 18mm*15mm*16.5mm
供应商型号: 493-12341-3-ND
供应商: Digi-Key
标准整包数: 250

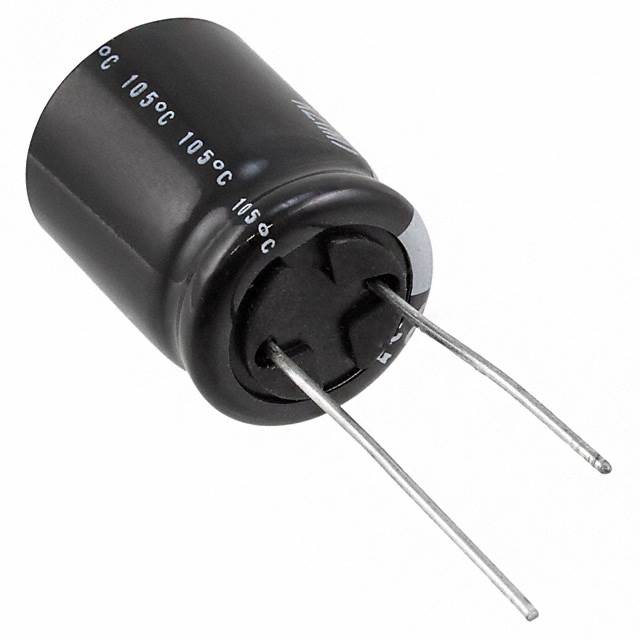

NICHICON 铝电解电容 URZ2G220MHD1TN

URZ2G220MHD1TN概述

    铝电解电容器:URZ紧凑型和低轮廓尺寸,宽温度范围

    产品简介


    铝电解电容器(URZ)是一种具有紧凑型设计和低轮廓尺寸的电容器,特别适用于对空间和温度有严格要求的应用场景。URZ系列电容器的工作温度范围广泛,可在极端环境下稳定运行,其额定电压范围为6.3V到400V,额定电容范围从1µF到10000µF。符合RoHS指令2011/65/EU标准,确保了环保合规性。

    技术参数


    - 类别温度范围:–55˚C至+105˚C
    - 额定电压范围:6.3V至400V
    - 额定电容范围:1µF至10000µF
    - 电容容差:±20%
    - 泄露电流:在1分钟内应用额定电压后,泄露电流不超过0.03CV或4μA(取较大者)
    - 损耗角正切(tan δ):最大值为0.28(6.3V),0.20(16V),0.10(100V)
    - 低温稳定性:符合JIS C 5101-4 标准
    - 耐久性:储存条件下在105˚C下放置1000小时后,通过电压处理测试,其性能指标需满足规定要求
    - 货架寿命:未负载条件下存储105˚C,持续1000小时

    产品特点和优势


    URZ系列电容器的优势在于其极小的尺寸和超宽的工作温度范围,使其适用于各种恶劣环境下的应用。此外,它们还具有优异的长期耐久性和稳定性,适用于需要高可靠性、高稳定性的应用场景。

    应用案例和使用建议


    - 应用案例:广泛应用于消费电子产品、通信设备、汽车电子系统及工业控制设备中,如手机充电器、汽车音响、电源转换器等。
    - 使用建议:建议根据具体应用场景选择合适的额定电压和电容值;安装时注意保持良好的散热条件,避免高温环境下长时间满载工作以延长使用寿命。

    兼容性和支持


    URZ系列电容器采用无铅焊接技术,兼容现有的焊接工艺,可以方便地与其他电子元件集成。制造商提供详尽的技术支持和售后维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:如何判断泄露电流是否超标?
    - 解决方案:参照技术手册中规定的泄露电流标准进行测量和计算。
    - 问题:高温环境下电容变化如何影响电路?
    - 解决方案:选择额定温度范围更广的型号,确保其在高温环境下仍能保持稳定性能。


    总结和推荐


    URZ系列铝电解电容器以其独特的紧凑设计、宽温度范围和高可靠性,在市场上表现出色。无论是对于专业工程师还是普通用户而言,该系列产品都是值得信赖的选择。强烈推荐在需要高性能电容器的应用场景中使用。

URZ2G220MHD1TN参数

参数
电容值 22μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 200mA@ 120Hz,320mA@ 10kHz
长*宽*高 18mm*15mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

URZ2G220MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

URZ2G220MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON URZ2G220MHD1TN URZ2G220MHD1TN数据手册

URZ2G220MHD1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.1069 ¥ 9.263
500+ $ 1.0338 ¥ 8.6518
750+ $ 0.9956 ¥ 8.3319
1250+ $ 0.9517 ¥ 7.9642
1750+ $ 0.925 ¥ 7.7415
2500+ $ 0.8987 ¥ 7.5211
6250+ $ 0.8389 ¥ 7.0209
12500+ $ 0.8003 ¥ 6.6977
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 2315.75
直接购买
加入购物车
