首页  >  产品百科  >  UPS2A100MED1TD

UPS2A100MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 100V ±20% 2000h@ 105°C 130mA@ 100kHz,22.1mA@ 120Hz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: N-UPS2A100MED1TD
供应商: 云汉优选
标准整包数: 1

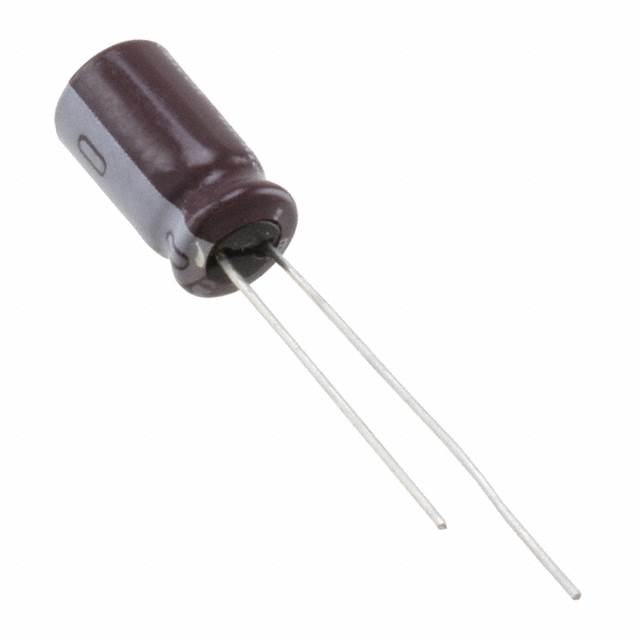

NICHICON 铝电解电容 UPS2A100MED1TD

UPS2A100MED1TD概述

    电子元器件技术手册:UPS系列铝电解电容器

    1. 产品简介


    产品类型: 铝电解电容器
    主要功能: 适用于开关电源,提供低阻抗特性,以满足不同电压和温度条件下的应用需求。
    应用领域: 广泛应用于各种电子设备的电源管理模块、计算机、通信设备、家用电器等领域。

    2. 技术参数


    - 类别温度范围: –55至+105°C(6.3至100V),–40至+105°C(160至400V),–25至+105°C(450V)
    - 额定电压范围: 6.3至450V
    - 额定电容范围: 0.47至15000µF
    - 电容容差: ±20%
    - 漏电流:
    - CV ≤ 1000时,I ≤ 0.1CV+40µA
    - CV > 1000时,I ≤ 0.04CV+100µA
    - 损耗角正切(tan δ): 在20°C时,测量频率为120Hz
    - 低温稳定性: 满足低温度下的规定值
    - 耐久性: 在105°C下储存1000小时,无负载后,在20°C进行规定的电压处理
    - 端面寿命:
    - 无负载条件下在105°C储存1000小时后,符合规定的耐久特性
    - 引脚压力释放阀: 具有压力释放阀,防止过压损坏
    - 尺寸代码: 不同型号具有不同的尺寸代码,具体见尺寸表

    3. 产品特点和优势


    - 低阻抗: 在高频条件下具有低阻抗,适合应用于要求低阻抗特性的电源模块。
    - 宽温度范围: 能够在广泛的温度范围内稳定工作,适用于恶劣的工作环境。
    - 小型化设计: 针对空间有限的应用场合进行了优化,尺寸紧凑。
    - 环保合规: 符合RoHS指令(2011/65/EU)及修订版(EU)2015/863。

    4. 应用案例和使用建议


    - 开关电源: UPS系列电容器常用于开关电源电路,能有效过滤纹波,提升电源转换效率。
    - 通信设备: 在通信设备中作为滤波器使用,提高信号传输质量。
    - 消费电子产品: 如笔记本电脑、平板电脑等便携式设备中的电源管理模块,提高系统整体性能。
    使用建议:
    - 确保在正确的工作环境中使用,特别是在高温和低温条件下。
    - 使用过程中注意散热,避免过热。
    - 根据具体应用选择合适的电容器型号和参数。

    5. 兼容性和支持


    - 兼容性: 本系列产品广泛兼容各种主流的开关电源和电源管理模块,能够与其他相关电子元件无缝集成。
    - 技术支持: 厂商提供详细的技术文档和支持服务,包括技术咨询、产品选型和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热导致性能下降 | 适当增加散热装置,确保良好的通风条件 |
    | 电容值不准确 | 确认是否在指定温度和频率范围内测量,重新检查是否符合标准 |
    | 长时间未使用导致性能衰减 | 定期进行检查和测试,确保产品处于良好状态 |

    7. 总结和推荐


    UPS系列铝电解电容器以其宽温度范围、低阻抗、小型化设计和高可靠性,成为多种电子设备的理想选择。对于需要高效电源管理和稳定性能的应用场合,我们强烈推荐选用此系列产品。厂商提供了全面的支持和详细的使用指导,有助于确保产品的最佳性能。

UPS2A100MED1TD参数

参数
电容值 10μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 130mA@ 100kHz,22.1mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UPS2A100MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS2A100MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS2A100MED1TD UPS2A100MED1TD数据手册

UPS2A100MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
