PLX1H220MCL1

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 50V ±20% 35mΩ 3000h@ 125°C 1.8A@ 100 kHz 5101-1 通孔安装 8mm*9mm*9mm
供应商型号: PLX1H220MCL1
供应商: 国内现货
标准整包数: 1

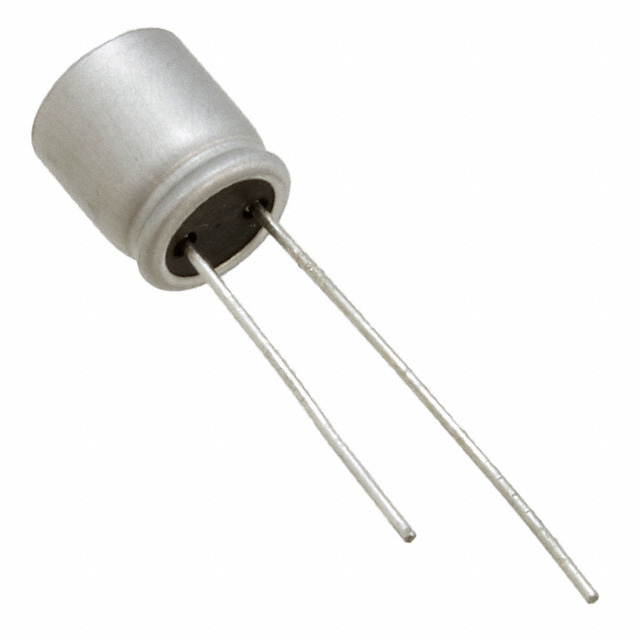

NICHICON 铝电解电容 PLX1H220MCL1

PLX1H220MCL1概述

    PLX 导电聚合物铝固态电解电容器

    产品简介


    PLX 是一款导电聚合物铝固态电解电容器,具有高可靠性、高电压(高达50V)、低ESR(等效串联电阻)和高纹波电流等特点。这款电容器适用于广泛的工业和消费电子产品中,如电源供应、汽车电子、通信设备及家用电器等。

    技术参数


    - 温度范围:-55°C 到 +125°C
    - 额定电压范围:16V 至 50V
    - 额定电容范围:22μF 至 390μF
    - 电容容差:±20% (120Hz,20°C)
    - 损耗角正切(tan δ):≤规定值 (120Hz,20°C)
    - ESR(等效串联电阻):≤规定值 (100kHz,20°C)
    - 漏电流:≤规定值 (应用额定电压2分钟,20°C)
    - 高温阻抗比:在100kHz时,-55°C下阻抗比为1.25,在+20°C下阻抗比为1.25
    - 耐久性:3000小时(125°C),1000小时(60°C,90%RH)
    - 焊接耐热性:符合预热条件(150至200°C,60至180秒),峰值温度(265°C,10秒以内)

    产品特点和优势


    PLX 电容器以其卓越的高可靠性、高电压耐受性、低ESR和高纹波电流处理能力而著称。它能够在极端温度环境下稳定运行,并且经过长时间的老化测试以确保长期可靠性。此外,PLX 电容器具备优秀的耐焊接性,可以适应无铅回流焊接工艺,符合RoHS指令和AEC-Q200标准。

    应用案例和使用建议


    PLX 电容器适用于多种应用场合,如直流电路的滤波、耦合、旁路及能量存储。对于需要在极端温度环境下工作的电子设备,PLX 的稳定性尤为关键。在使用过程中,建议将电容器置于电路板上适当的散热位置,并避免直接暴露于高温环境中,以延长使用寿命。对于需要高纹波电流的应用场合,选择具有较高额定纹波电流的型号更为合适。

    兼容性和支持


    PLX 电容器设计用于与各种电路板兼容,能够适应不同类型的焊接工艺,包括无铅回流焊接。制造商提供了详细的安装和使用指南,并提供全面的技术支持和售后服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度范围超出限制导致性能下降 | 确保工作环境温度不超过规定的温度范围 |
    | 损耗角正切(tan δ)过高 | 重新检查连接线路,确保正确连接 |
    | 漏电流过大 | 检查是否有外部短路或损坏 |

    总结和推荐


    总的来说,PLX 导电聚合物铝固态电解电容器凭借其高可靠性、宽温度范围和出色的电气性能,在众多应用场景中表现出色。它的低ESR和高纹波电流处理能力使其成为电源管理和高性能电子设备的理想选择。因此,我们强烈推荐这款产品,尤其是在那些对可靠性要求较高的场合。

PLX1H220MCL1参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 35mΩ
工作寿命 3000h@ 125°C
纹波电流 1.8A@ 100 kHz
长*宽*高 8mm*9mm*9mm
通用封装 5101-1
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

PLX1H220MCL1厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PLX1H220MCL1数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PLX1H220MCL1 PLX1H220MCL1数据手册

PLX1H220MCL1封装设计

查看详情并下载
Symbol
Footprint
3D Model
