首页  >  产品百科  >  UPW1J271MHD

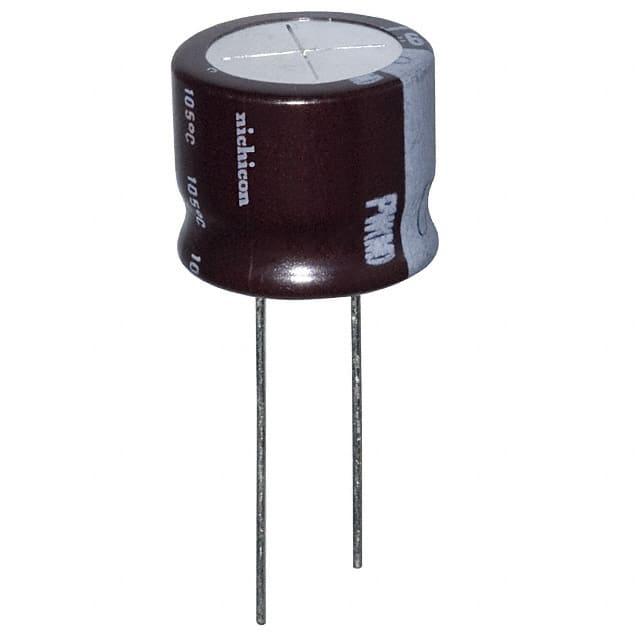

UPW1J271MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 270μF 63V ±20% 8000h@ 105°C 1.41A@ 100kHz,916.5mA@ 120Hz 通孔安装 16mm*15mm*15mm
供应商型号: TS-UPW1J271MHD
供应商: 海外现货
标准整包数: 50
NICHICON 铝电解电容 UPW1J271MHD

UPW1J271MHD概述

    # 铝电解电容器技术手册:CAT.8100H系列

    产品简介


    铝电解电容器是一种常见的被动电子元器件,用于在各种电路中存储和释放电能。CAT.8100H系列产品特别适用于开关电源和其他高可靠性要求的应用场合。本系列产品提供了不同额定电压和容值的选择,能够满足多种应用需求。

    技术参数


    - 额定电压范围:6.3V至450V
    - 额定容值范围:0.47μF至15000μF
    - 容差:±20%
    - 泄漏电流:最大为0.03CV或4μA(以较大者为准)
    - 损耗角正切值(tanδ):见下表
    - 温度范围:-55°C 至 +105°C(6.3V至100V),-40°C 至 +105°C(160V至450V),-25°C 至 +105°C(450V)
    - 阻抗比:见下表
    - 使用寿命:在2000小时至8000小时的纹波电流测试条件下表现良好
    - RoHS符合性:符合2011/65/EU指令
    - AEC-Q200符合性:请联系供应商获取详细信息
    | 额定电压(V) | tanδ(MAX.) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |
    | 额定电压(V) | 阻抗比(MAX.) |

    | 6.3至10 | — |
    | 16至25 | — |
    | 35至50 | — |
    | 63至100 | — |
    | 160至200 | 3 |
    | 250 | 6 |
    | 315至350 | 4 |
    | 400 | 8 |
    | 450 | 15 |

    产品特点和优势


    1. 低阻抗:比传统型号具有更低的阻抗,适合高频应用。
    2. 高可靠性:可承受高达8000小时的高纹波电流测试。
    3. 尺寸紧凑:较之UPM型号体积更小,便于空间有限的设计。
    4. 宽温度范围:能在广泛的温度范围内稳定工作。
    5. 环保材料:采用无铅材料,符合RoHS标准。
    6. AEC-Q200认证:适合汽车和工业应用。

    应用案例和使用建议


    应用案例
    1. 开关电源:在高效率电源转换中,用于滤波和平滑输出电压。
    2. 变频器:在电机控制应用中,提供稳定的工作电压。
    3. 通信设备:确保稳定的供电,提高设备的整体性能。
    4. 照明系统:在LED驱动器中,提供良好的稳压效果。
    使用建议
    - 在高温环境中使用时,需注意散热设计,避免热失控。
    - 对于大容量电容,建议采用多个并联的方式减小ESR。
    - 在高频电路中使用时,应尽量减少引线长度,以降低杂散电感。

    兼容性和支持


    - 与标准电气接口兼容。
    - 可与多种电路板设计兼容,具体请参照厂商的PCB布局指南。
    - 提供详尽的技术支持,包括但不限于安装指导、故障排除及维修服务。联系方式参见技术手册末页。

    常见问题与解决方案


    1. 电容鼓包或漏液
    - 解决方案:检查电容的安装方向,确保没有反接。确认电路中没有过高的电压或纹波电流导致电容过热。
    2. 电容失效
    - 解决方案:检查电路中的负载是否过大,或者是否存在短路情况。必要时更换更适合应用的电容型号。
    3. 电容发热
    - 解决方案:增加外部散热措施,如风扇或散热片。如果电路存在高频纹波电流,考虑使用ESR较低的电容。

    总结和推荐


    CAT.8100H系列铝电解电容器凭借其低阻抗、高可靠性和紧凑尺寸,在众多应用场合中表现出色。尤其适用于需要高频率响应和长期稳定性的开关电源和其他高可靠性电路。鉴于其优异的性能和广泛的应用范围,强烈推荐在设计时优先考虑使用此系列电容器。对于需要更高性能和特定要求的场合,建议进一步咨询厂商获取更多技术支持。

UPW1J271MHD参数

参数
电容值 270μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 1.41A@ 100kHz,916.5mA@ 120Hz
长*宽*高 16mm*15mm*15mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1J271MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1J271MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1J271MHD UPW1J271MHD数据手册

UPW1J271MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4563 ¥ 3.8786
700+ $ 0.4013 ¥ 3.4109
1400+ $ 0.3944 ¥ 3.3527
2100+ $ 0.3808 ¥ 3.2365
2800+ $ 0.3728 ¥ 3.1686
5600+ $ 0.3625 ¥ 3.0814
库存: 633650
起订量: 550 增量: 1
交货地:
最小起订量为:100
合计: ¥ 387.86
